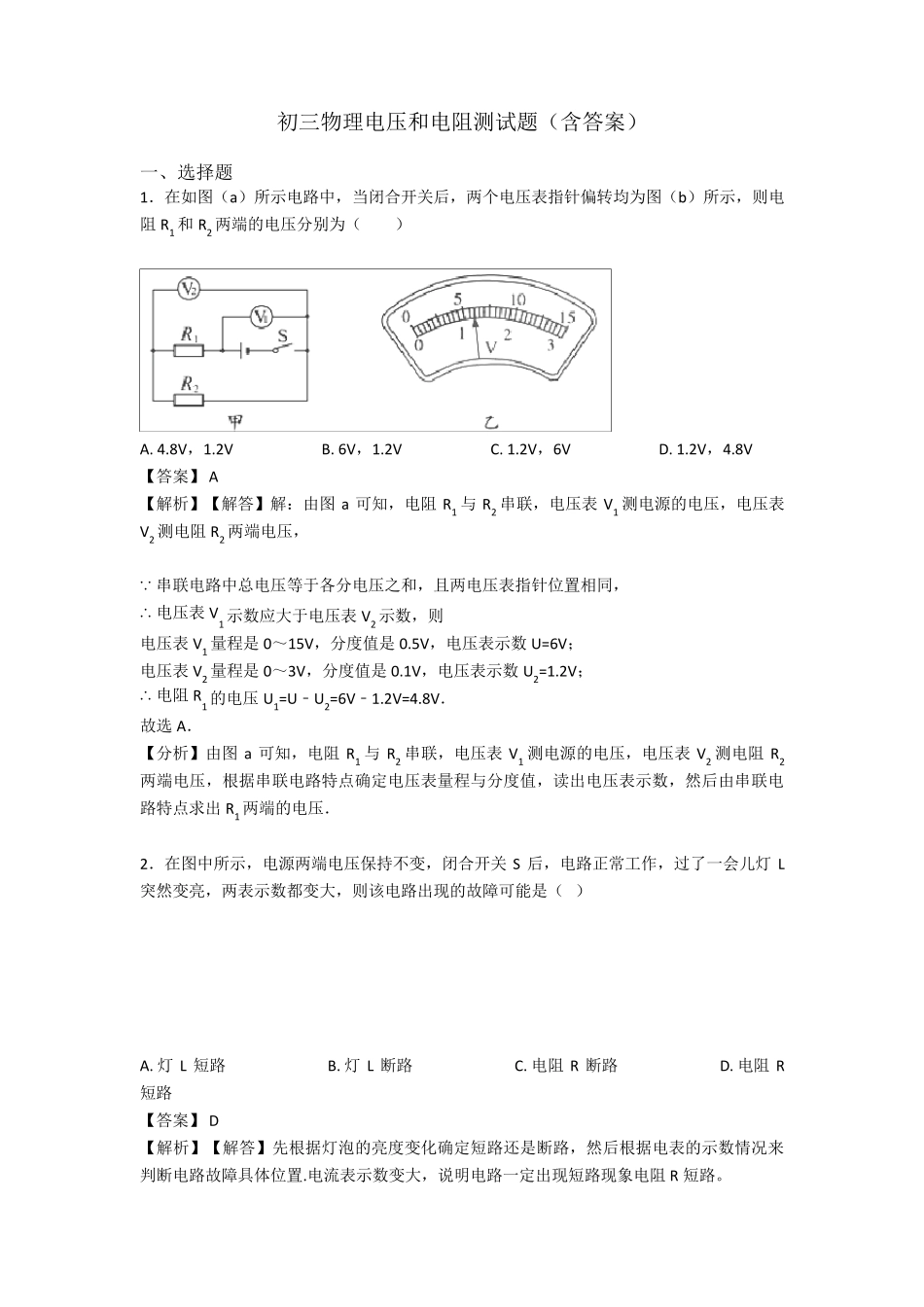

初三物理电压和电阻测试题（含答案） 一、选择题 1．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1 和R2 两端的电压分别为（ ） A. 4.8V，1.2V B. 6V，1.2V C. 1.2V，6V D. 1.2V，4.8V 【答案】 A 【解析】【解答】解：由图 a 可知，电阻R1 与 R2 串联，电压表 V1 测电源的电压，电压表V2 测电阻R2 两端电压， 串联电路中总电压等于各分电压之和，且两电压表指针位置相同， ∴ 电压表 V1 示数应大于电压表 V2 示数，则 电压表 V1 量程是 0～15V，分度值是 0.5V，电压表示数 U=6V； 电压表 V2 量程是 0～3V，分度值是 0.1V，电压表示数 U2=1.2V； ∴ 电阻R1 的电压U1=U﹣U2=6V﹣1.2V=4.8V． 故选 A． 【分析】由图 a 可知，电阻R1 与 R2 串联，电压表 V1 测电源的电压，电压表 V2 测电阻R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出 R1 两端的电压． 2．在图中所示，电源两端电压保持不变，闭合开关 S 后，电路正常工作，过了一会儿灯 L突然变亮，两表示数都变大，则该电路出现的故障可能是（ ） A. 灯 L 短路 B. 灯 L 断路 C. 电阻R 断路 D. 电阻R短路 【答案】 D 【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R 短路。 故答案为：D。 【分析】本题考查学生对电路故障的分析能力。先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。 3．在如图电路中，开关闭合时，电压表V1、V2、V3 的读数分别是U1、U2、U3 ， 则 U1、U2、U3 的关系正确的是（ ） A. U1=U2+U3 B. U1=U2=U3 C. U1＞U2＞U3 D. U3＞U2＞U3 【答案】 B 【解析】【解答】解：由图可知，两盏灯并联，V1 并联在L2 两端，所以 V1 测量 L2 两端的电压；而 V3 与 L1 并联，所以 V3 测量 L1 两端的电压；V2 直接并联在电源两端，所以 V2 测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即 U=U1=U2=U3 ． 故选 B． 【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系． 4．下列可以用超导材料制成的是（ ） A. 电炉丝 B. 电动机的线圈...
