初三物理电学铭牌专题VIP专享VIP免费

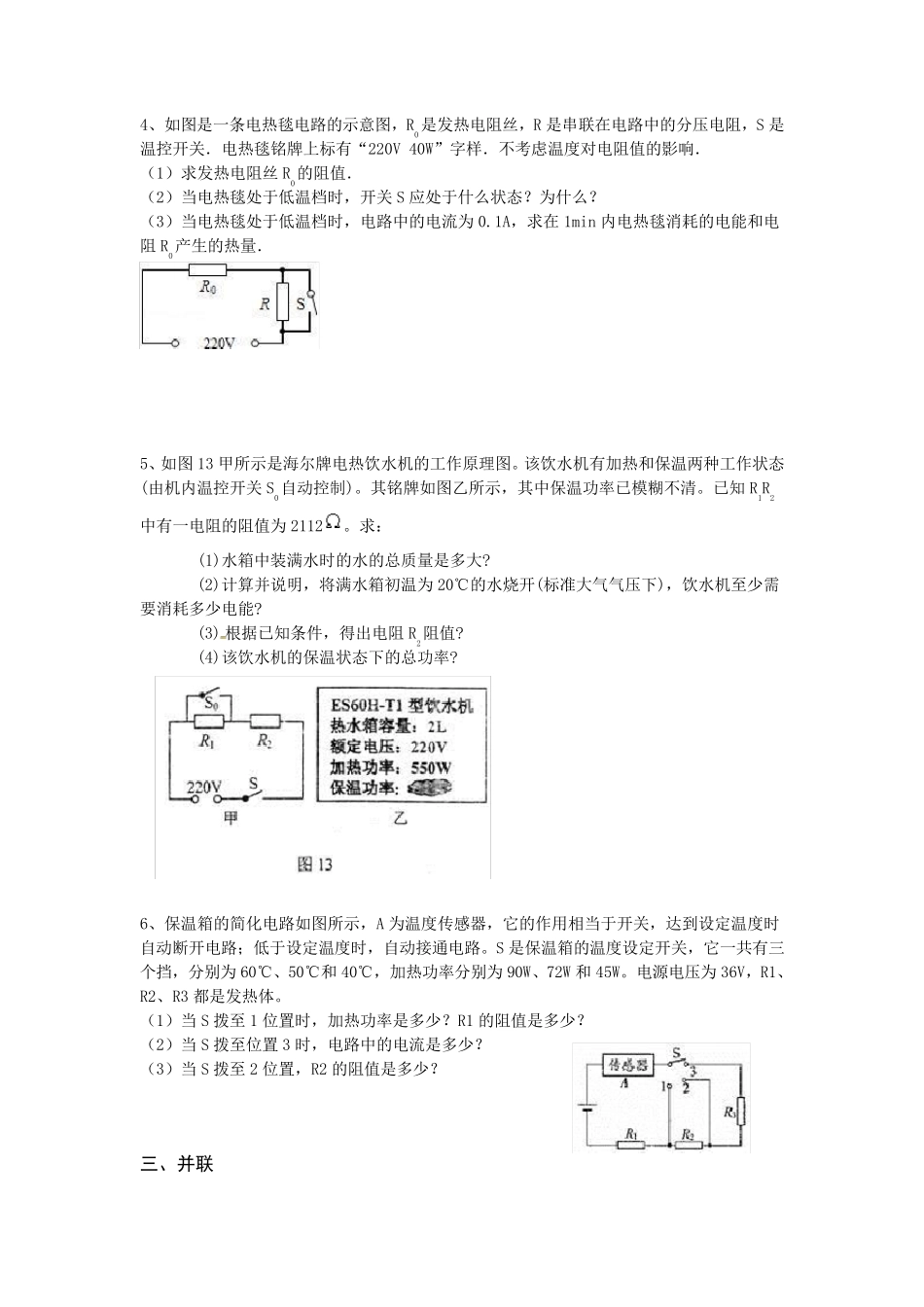

电学铭牌专题 一、只有铭牌，无电路图 1、某全自动不锈钢开水器的铭牌如下表所示，问： （1）该开水器正常工作时的电流是多大？ （2）若不计热量损失，用该开水器将质量20kg、初温为30℃的水加热至90℃，需供 给水多少热量？【水的比热c = 4.2×103 J／（kg·℃)】 （3）若开水器正常工作时所产生的热量的80％被水吸收，则用它将质量为20kg、温 度 30℃的水加热到 100℃，需要多长时间？ 全自动不锈钢开水器 型号 SYP-K-B30 频率 50Hz 额定电压 220V 额定功率 3000W 额定进水压力≤500kpa 容量30L 2、一只开水煲的铭牌如图，内部由开关和电热丝组成． 求： （1）正常工作时，通过内部电热丝的电流； （2）内部电热丝的电阻； （3）额定电压下工作5min 消耗的电能． 产品名称：开水煲 额定频率：50Hz 额定功率：1100W 额定电压：220V 容量：1.2L 型号：JKY-12C09C 二、串联 3、如图 9 所示是一个有加热和保温功能的电热水壶的原理图。该电热水壶的额定功率是1000W，接在家庭电路中，当开关 S 闭合时,电热水壶电阻丝 R2正常加热。当开关断开时，电热水壶处于保温状态。串联的电阻 R1的阻值是48.4Ω，请问： (1)如果电热水壶正常加热时，烧开一壶水所需要的时间是3min，则消耗多少电能？ (2)保温时，电热水壶电阻丝 R2的实际功率是多少？ 4、如图是一条电热毯电路的示意图，R0是发热电阻丝，R 是串联在电路中的分压电阻，S 是温控开关．电热毯铭牌上标有“220V 40W”字样．不考虑温度对电阻值的影响． （1）求发热电阻丝R0的阻值． （2）当电热毯处于低温档时，开关S 应处于什么状态？为什么？ （3）当电热毯处于低温档时，电路中的电流为 0.1A，求在1min 内电热毯消耗的电能和电阻R0产生的热量． 5、如图13 甲所示是海尔牌电热饮水机的工作原理图。该饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制)。其铭牌如图乙所示，其中保温功率已模糊不清。已知 R1R2中有一电阻的阻值为 2112。求： (1)水箱中装满水时的水的总质量是多大? (2)计算并说明，将满水箱初温为 20℃的水烧开(标准大气气压下)，饮水机至少需要消耗多少电能? (3) 根据已知条件，得出电阻R2阻值? (4)该饮水机的保温状态下的总功率? 6、保温箱的简化电路如图所示，A 为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。S 是保温箱的温度设定开关，它一共有...
