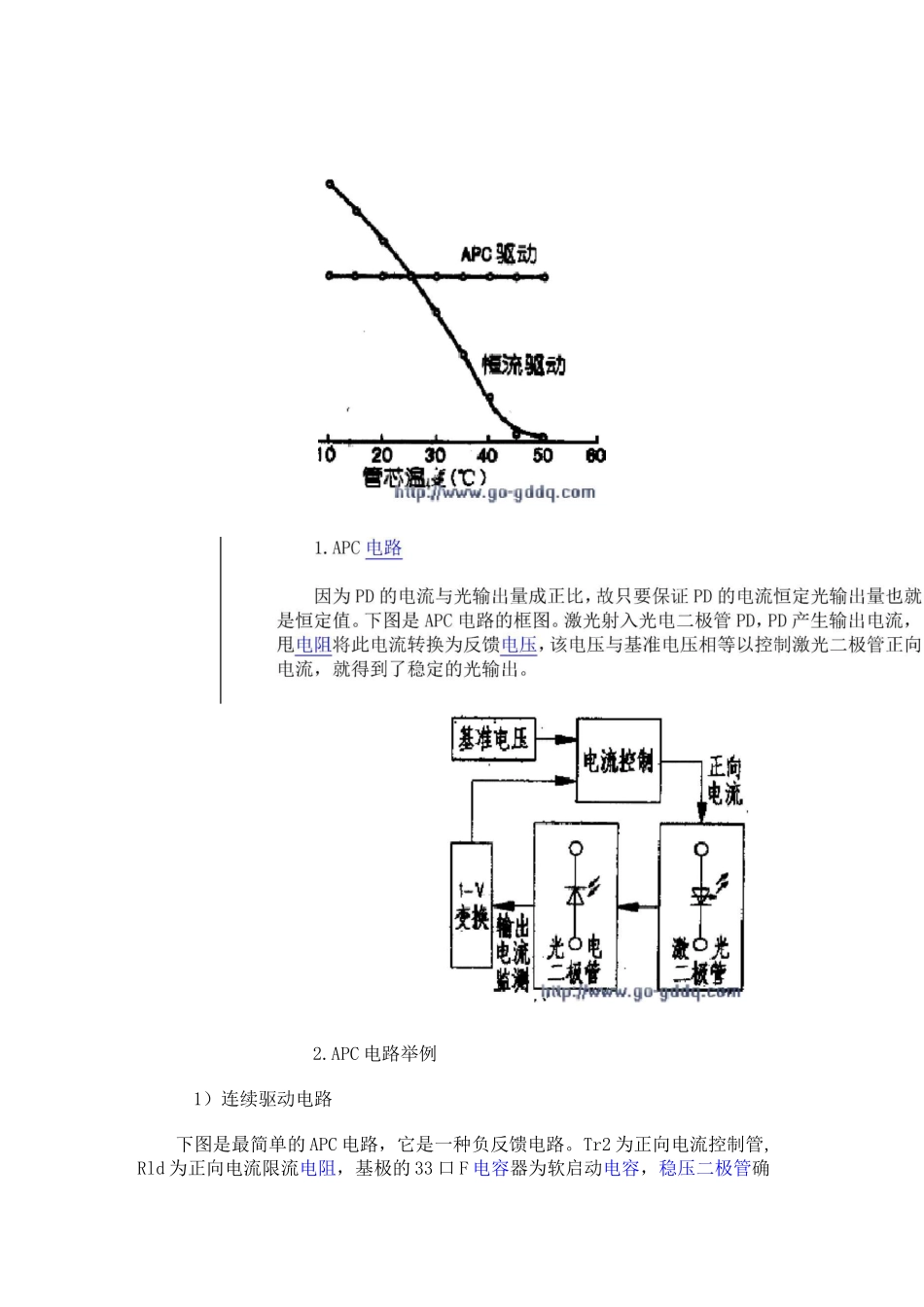

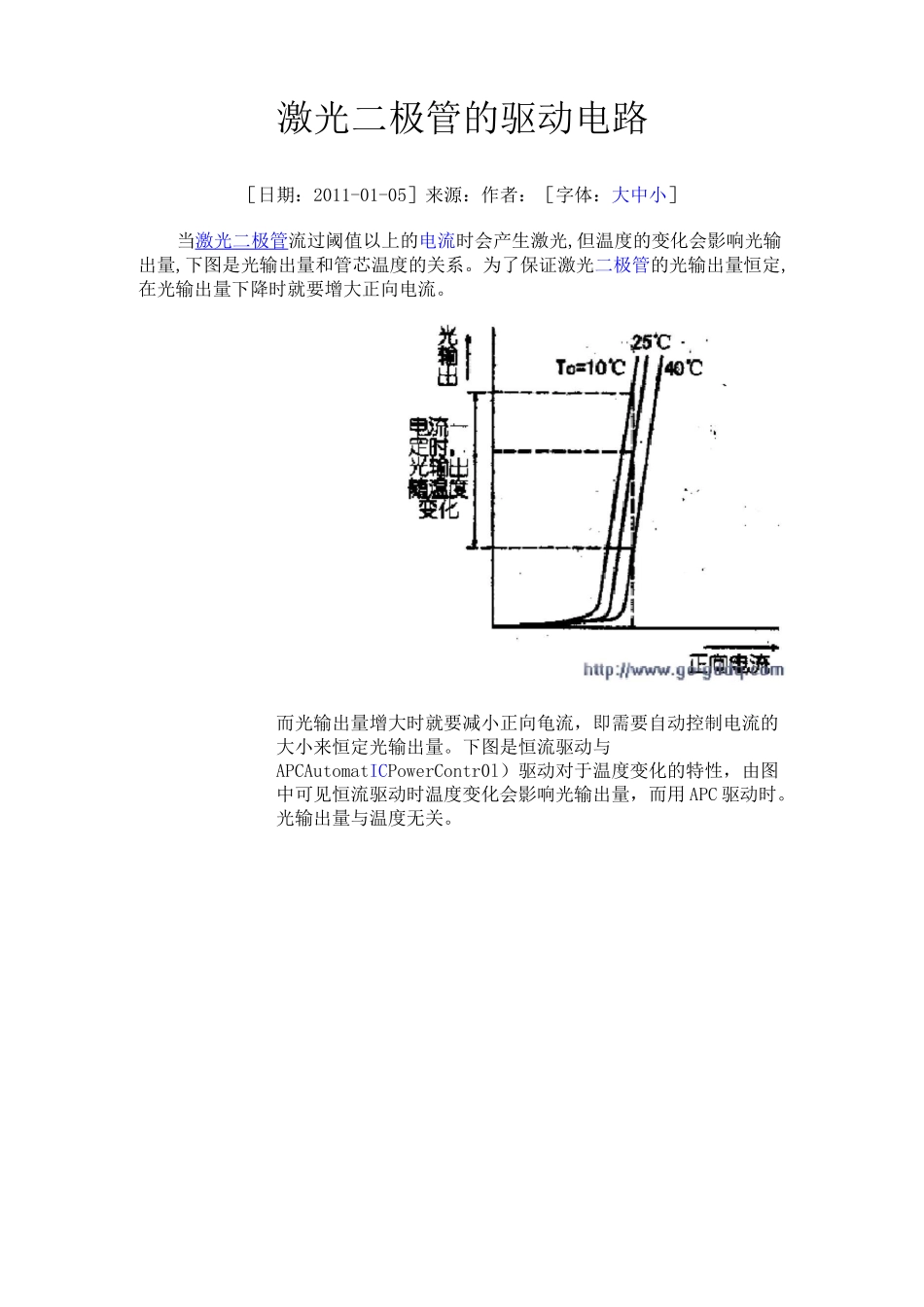

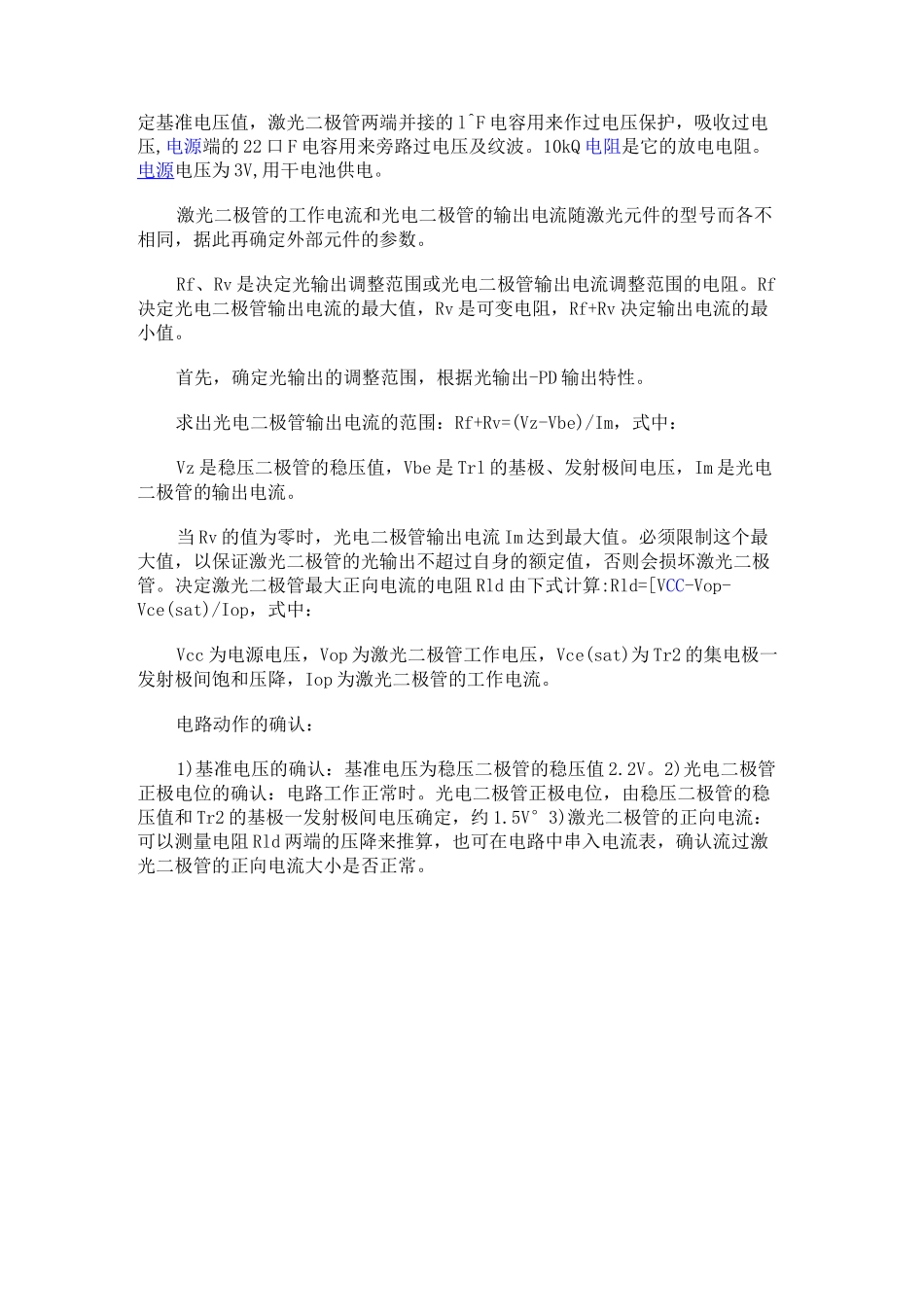

激光二极管的驱动电路［日期：2011-01-05］来源：作者：［字体：大中小］当激光二极管流过阈值以上的电流时会产生激光,但温度的变化会影响光输出量,下图是光输出量和管芯温度的关系。为了保证激光二极管的光输出量恒定,在光输出量下降时就要增大正向电流。而光输出量增大时就要减小正向龟流，即需要自动控制电流的大小来恒定光输出量。下图是恒流驱动与APCAutomatICPowerContr0l）驱动对于温度变化的特性，由图中可见恒流驱动时温度变化会影响光输出量，而用 APC 驱动时。光输出量与温度无关。2.APC 电路举例1）连续驱动电路下图是最简单的 APC 电路，它是一种负反馈电路。Tr2 为正向电流控制管,Rld 为正向电流限流电阻，基极的 33 口 F 电容器为软启动电容，稳压二极管确定基准电压值，激光二极管两端并接的 l^F 电容用来作过电压保护，吸收过电压,电源端的 22 口 F 电容用来旁路过电压及纹波。10kQ 电阻是它的放电电阻。电源电压为 3V,用干电池供电。激光二极管的工作电流和光电二极管的输出电流随激光元件的型号而各不相同，据此再确定外部元件的参数。Rf、Rv 是决定光输出调整范围或光电二极管输出电流调整范围的电阻。Rf决定光电二极管输出电流的最大值，Rv 是可变电阻，Rf+Rv 决定输出电流的最小值。首先，确定光输出的调整范围，根据光输出-PD 输出特性。求出光电二极管输出电流的范围：Rf+Rv=(Vz-Vbe)/Im，式中：Vz 是稳压二极管的稳压值，Vbe 是 Trl 的基极、发射极间电压，Im 是光电二极管的输出电流。当 Rv 的值为零时，光电二极管输出电流 Im 达到最大值。必须限制这个最大值，以保证激光二极管的光输出不超过自身的额定值，否则会损坏激光二极管。决定激光二极管最大正向电流的电阻 Rld 由下式计算:Rld=[VCC-Vop-Vce(sat)/Iop，式中：Vcc 为电源电压，Vop 为激光二极管工作电压，Vce(sat)为 Tr2 的集电极一发射极间饱和压降，Iop 为激光二极管的工作电流。电路动作的确认：1)基准电压的确认：基准电压为稳压二极管的稳压值 2.2V。2)光电二极管正极电位的确认：电路工作正常时。光电二极管正极电位，由稳压二极管的稳压值和 Tr2 的基极一发射极间电压确定，约 1.5V°3)激光二极管的正向电流：可以测量电阻 Rld 两端的压降来推算，也可在电路中串入电流表，确认流过激光二极管的正向电流大小是否正常。可以让流过激光二极管的电流脉冲化而实现脉冲驱动。但仍然需要辅以 APC电路。下图是...
