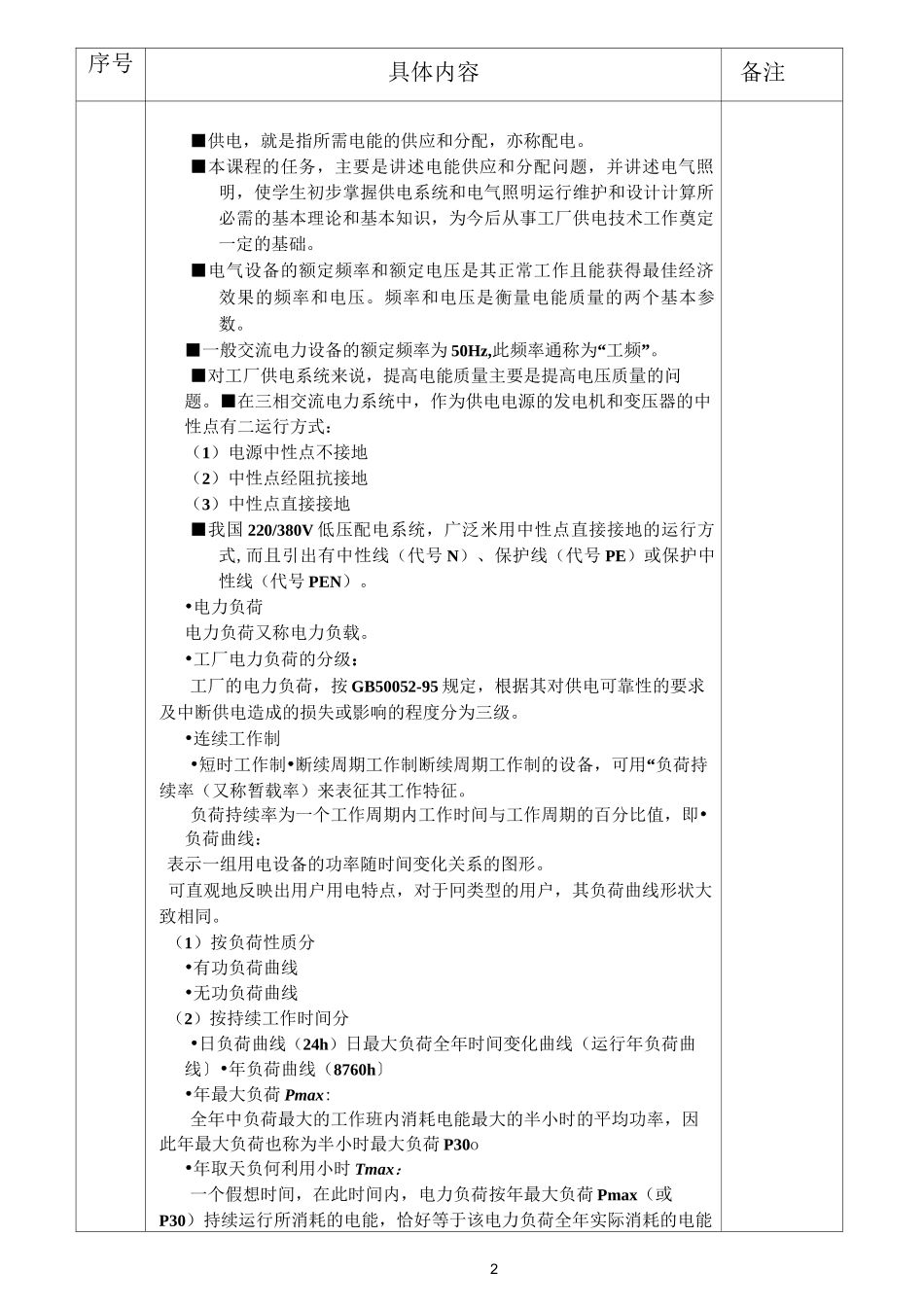

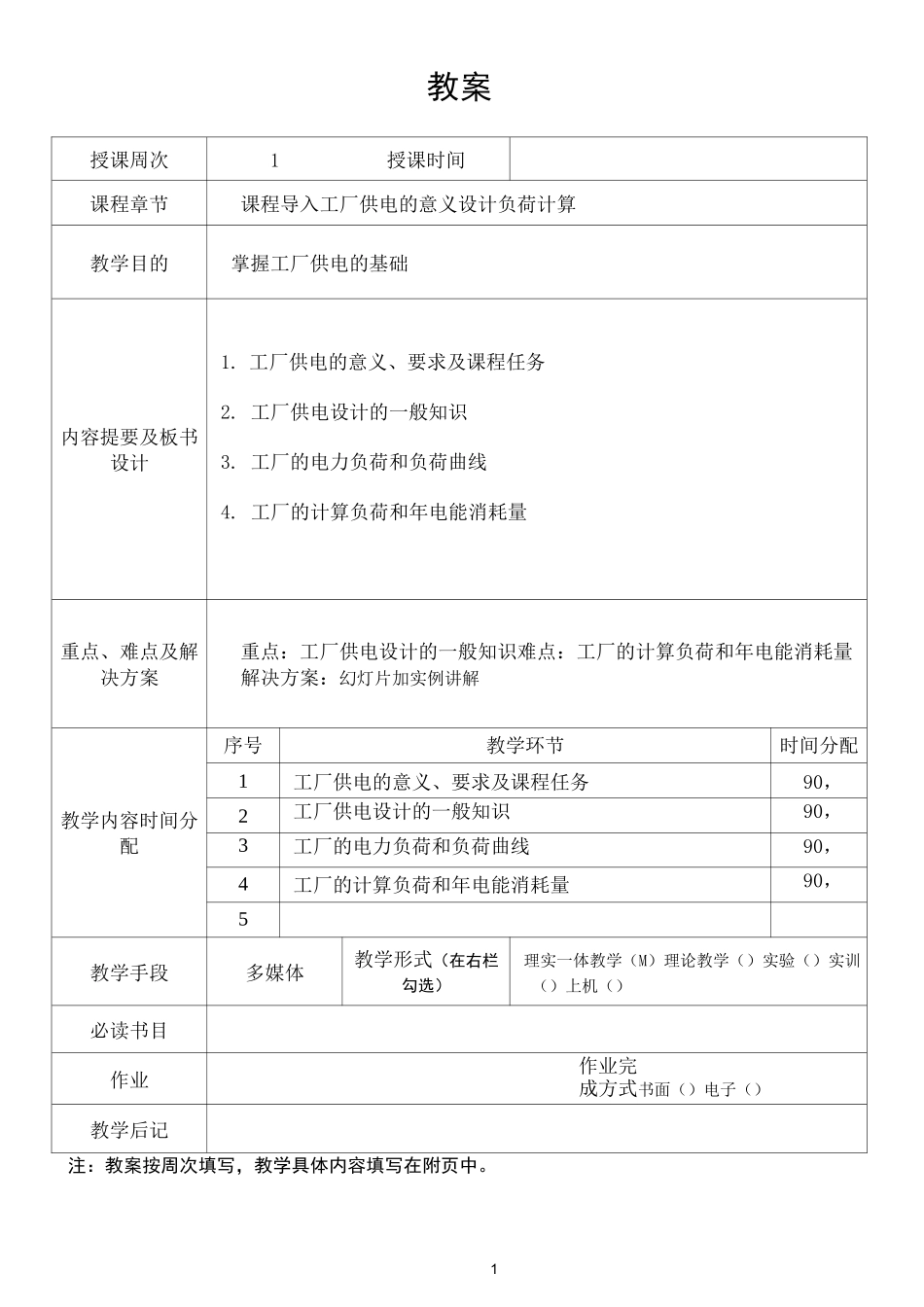

1教案授课周次1授课时间课程章节课程导入工厂供电的意义设计负荷计算教学目的掌握工厂供电的基础内容提要及板书设计1. 工厂供电的意义、要求及课程任务2. 工厂供电设计的一般知识3. 工厂的电力负荷和负荷曲线4. 工厂的计算负荷和年电能消耗量重点、难点及解决方案重点：工厂供电设计的一般知识难点：工厂的计算负荷和年电能消耗量解决方案：幻灯片加实例讲解教学内容时间分配序号教学环节时间分配1工厂供电的意义、要求及课程任务90，2工厂供电设计的一般知识90，3工厂的电力负荷和负荷曲线90，4工厂的计算负荷和年电能消耗量90，5教学手段多媒体教学形式（在右栏勾选）理实一体教学（M）理论教学（）实验（）实训（）上机（）必读书目作业作业完成方式书面（）电子（）教学后记注：教案按周次填写，教学具体内容填写在附页中。2序号具体内容备注■供电，就是指所需电能的供应和分配，亦称配电。■本课程的任务，主要是讲述电能供应和分配问题，并讲述电气照明，使学生初步掌握供电系统和电气照明运行维护和设计计算所必需的基本理论和基本知识，为今后从事工厂供电技术工作奠定一定的基础。■电气设备的额定频率和额定电压是其正常工作且能获得最佳经济效果的频率和电压。频率和电压是衡量电能质量的两个基本参数。■一般交流电力设备的额定频率为 50Hz,此频率通称为“工频”。■对工厂供电系统来说，提高电能质量主要是提高电压质量的问题。■在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有二运行方式：（1）电源中性点不接地（2）中性点经阻抗接地（3）中性点直接接地■我国 220/380V 低压配电系统，广泛米用中性点直接接地的运行方式,而且引出有中性线（代号 N）、保护线（代号 PE）或保护中性线（代号 PEN）。•电力负荷电力负荷又称电力负载。•工厂电力负荷的分级：工厂的电力负荷，按 GB50052-95 规定，根据其对供电可靠性的要求及中断供电造成的损失或影响的程度分为三级。•连续工作制•短时工作制•断续周期工作制断续周期工作制的设备，可用“负荷持续率（又称暂载率）来表征其工作特征。负荷持续率为一个工作周期内工作时间与工作周期的百分比值，即•负荷曲线：表示一组用电设备的功率随时间变化关系的图形。可直观地反映出用户用电特点，对于冋类型的用户，其负荷曲线形状大致相同。（1）按负荷性质分•有功负荷曲线•无功负荷曲线（2）按持续工作时间分•日负荷曲线（24h）日最大负荷全年时间变化曲线...
