地形复测报告VIP免费

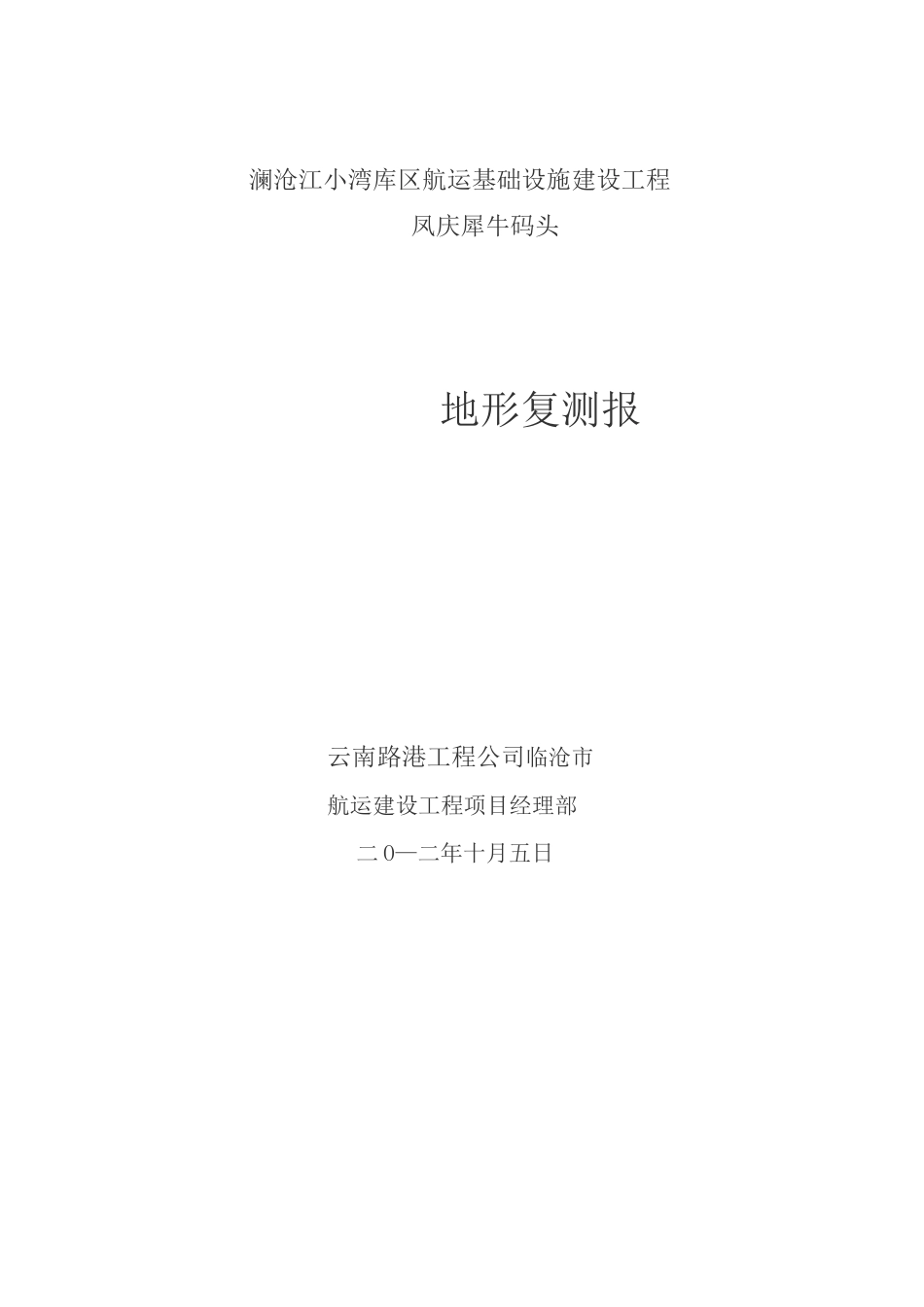

地形复测报告作者:日期:澜沧江小湾库区航运基础设施建设工程凤庆犀牛码头地形复测报云南路港工程公司临沧市航运建设工程项目经理部二 O—二年十月五日凤庆犀牛码头地形复测报告1. 工程概况 A 澜沧江小湾库区航运基础设施建设工程有 5 座码头、10 处停靠点。该项目地理位置均处在澜沧江小湾水电站库区水域范围，小湾电站大坝在黑惠江支流汇入口下游 1.5km 的澜沧江干流上。坝址位于东经 100°06‘，北纬 24°43。大坝西侧为风庆县,东侧为南涧县。坝址公路里程东距昆明414km,北距大理州下关市 180km,西距凤庆县城 55km。犀牛码头位于临沧凤庆县境内,黑惠江右岸,距大坝 56.4 公里。码头按山区河流 III 类河港标准建设。本工程是客运码头，采用实体斜坡式码头设计，设计低水位是 1180m,设计高水位是 1240.36m。该工程主要包括码头水工及土建工程二部分，泊位一个，设计年客运 4 万人次，年吞吐量 7.5万吨。2.外业数据采集(1)使用仪器及已知控制点仪器：中海达 GPS 四台凤庆犀牛码头已有控制点:点号XYZ犀牛 II-22759987.000599325.0001243.828犀牛 II-32759944.382599451.3991242.487犀牛 II-2759876.740599369.5401250.9814(2)坐标系统 A 平面采用大地坐标系，投影为高斯投影 3度分带，中央子午线：10O:00:00.00000E。高程基准:黄海高程系。(3)技术依据《水运工程测量规范》JTJ203-94；(4)数据采集：本次测绘由项目技术负责人陈辉带队，成员尤开思、方天润、李飞、张军、甘伟，于 2012 年 10 月 1 日至 2012 年 10 月 2 日对凤庆犀牛码头进行地形复测。地形测量采用中海达 RTK 人工采集坐标数据。1) 陆上坐标数据采集：① 基站点架设。基站点架设时，要尽量选择所测区域中间地势开阔较高点，周围无高大树木、建筑物影响。② 已知点检验和效核。各项设置完成后，选择两个到三个已知点进行数据采集，解算参数坐标并运用于此次测量。然后对已知控制点进行核对，满足地形测量精度要求。③ 碎步测量。地形起伏变化较大处 5m-10m 采集一个点,野外地势较平坦处，10m-40m 采集一个数据点,各种地形地貌变化、交叉、转折、陡坎坎上坎下必须采集数据点。道路测量时在涵洞、交通标志牌及里程桩号处采集数据点，并编号记录。管线设施测量时在各种井盖、路灯及管线地面标志处采集数据点，并编号记录。对于测区 GPS接受卫星信号强度太弱时，我们配合全站仪进行测量，保证采集数据的正确性和密度达到测量规范要求...
