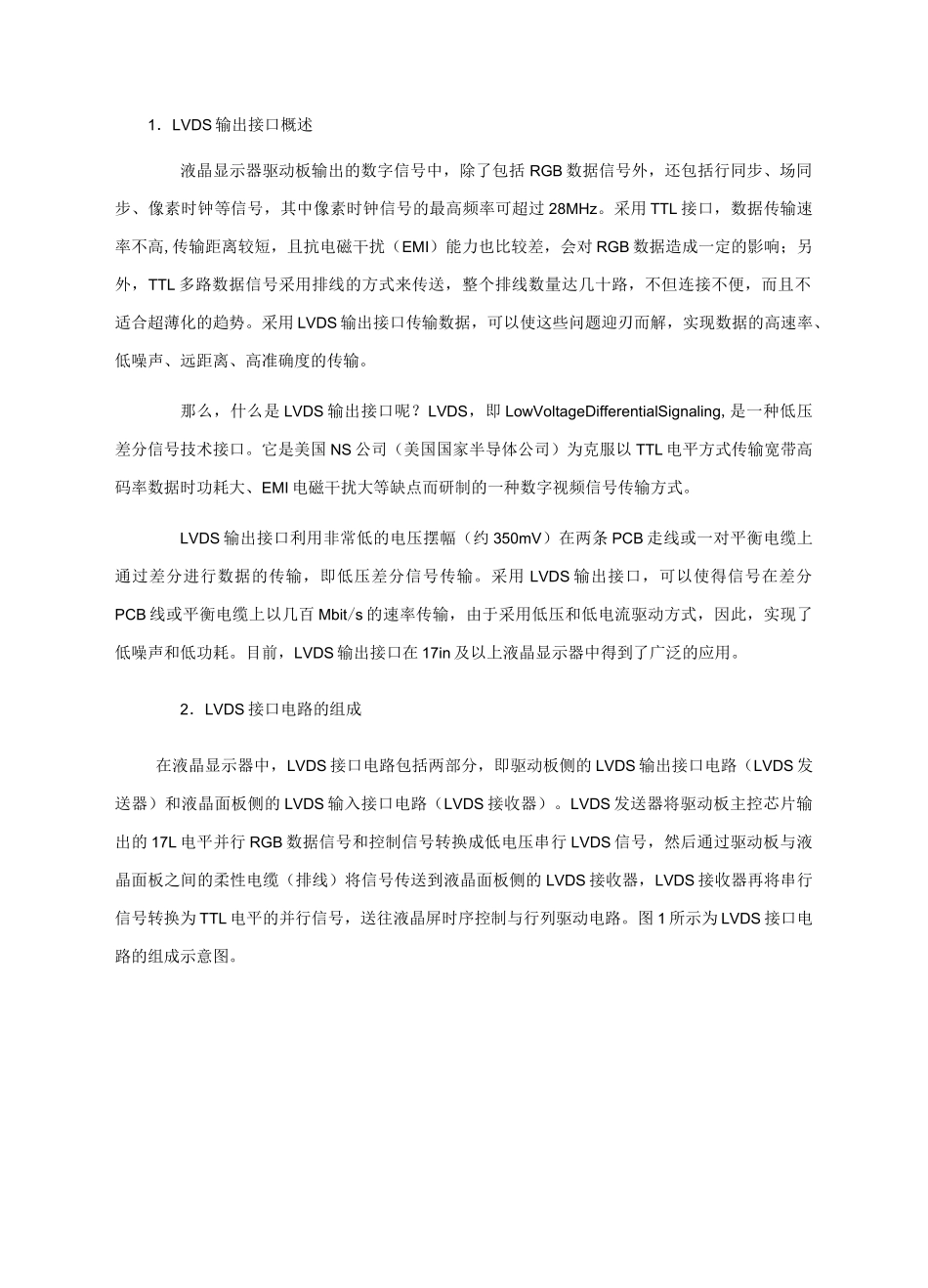

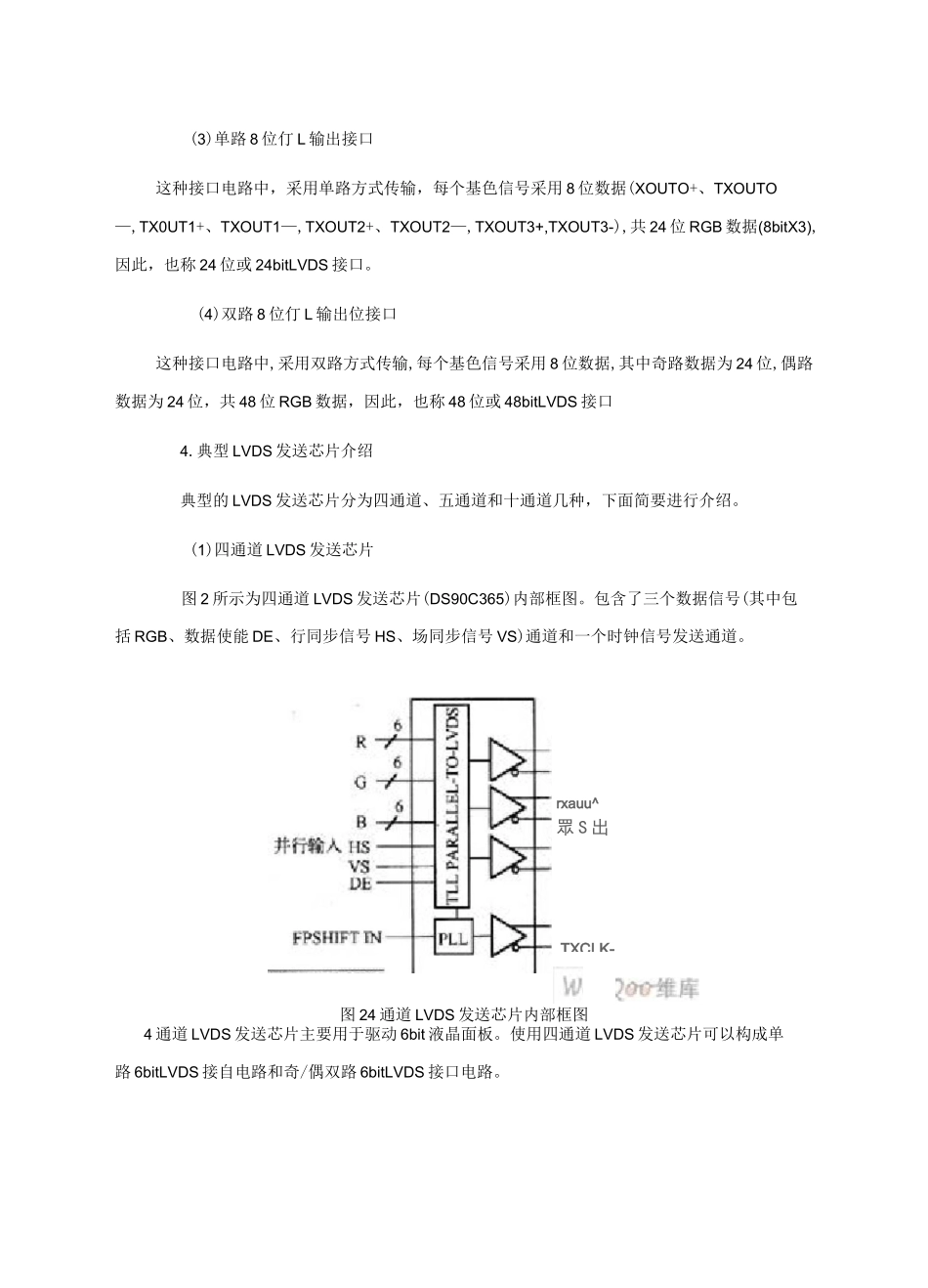

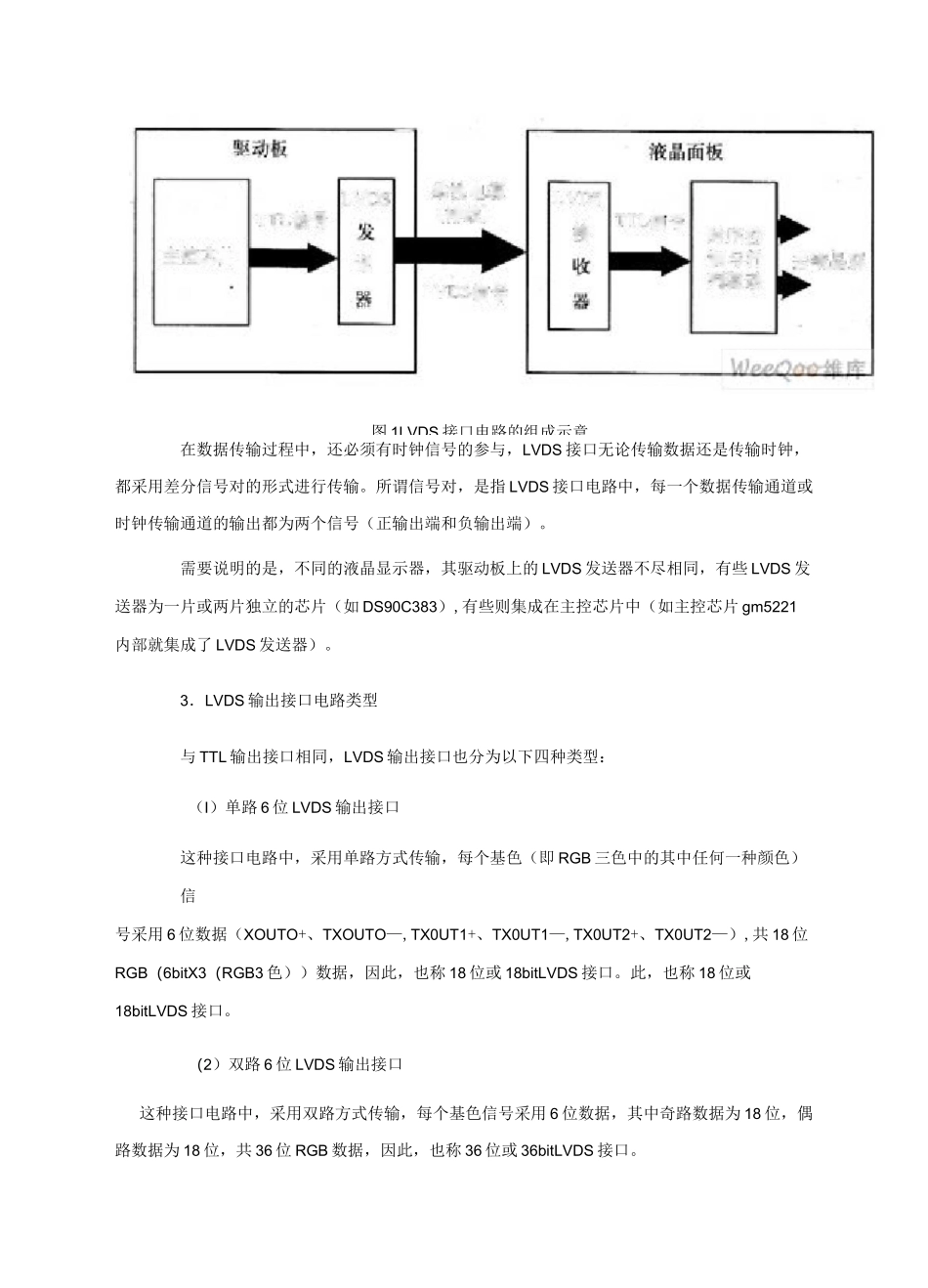

1．LVDS 输出接口概述液晶显示器驱动板输出的数字信号中，除了包括 RGB 数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过 28MHz。采用 TTL 接口，数据传输速率不高,传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对 RGB 数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。采用 LVDS 输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。那么，什么是 LVDS 输出接口呢？LVDS，即 LowVoltageDifferentialSignaling,是一种低压差分信号技术接口。它是美国 NS 公司（美国国家半导体公司）为克服以 TTL 电平方式传输宽带高码率数据时功耗大、EMI 电磁干扰大等缺点而研制的一种数字视频信号传输方式。LVDS 输出接口利用非常低的电压摆幅（约 350mV）在两条 PCB 走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。采用 LVDS 输出接口，可以使得信号在差分PCB 线或平衡电缆上以几百 Mbit/s 的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。目前，LVDS 输出接口在 17in 及以上液晶显示器中得到了广泛的应用。2．LVDS 接口电路的组成在液晶显示器中，LVDS 接口电路包括两部分，即驱动板侧的 LVDS 输出接口电路（LVDS 发送器）和液晶面板侧的 LVDS 输入接口电路（LVDS 接收器）。LVDS 发送器将驱动板主控芯片输出的 17L 电平并行 RGB 数据信号和控制信号转换成低电压串行 LVDS 信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的 LVDS 接收器，LVDS 接收器再将串行信号转换为 TTL 电平的并行信号，送往液晶屏时序控制与行列驱动电路。图 1 所示为 LVDS 接口电路的组成示意图。按主控芯迭柔挫电覘（排LVU&fl 号LVDSTH 册LVDSTTI 尿TM 屛时序控制与行图 1LVDS 接口电路的组成示意在数据传输过程中，还必须有时钟信号的参与，LVDS 接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。所谓信号对，是指 LVDS 接口电路中，每一个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端）。需要说明的是，不同的液晶显示器，其驱动板上的 LVDS 发送器不尽相同，有些 LVDS 发送器为一片或两片独立的芯片（如 DS90C383）,有...
