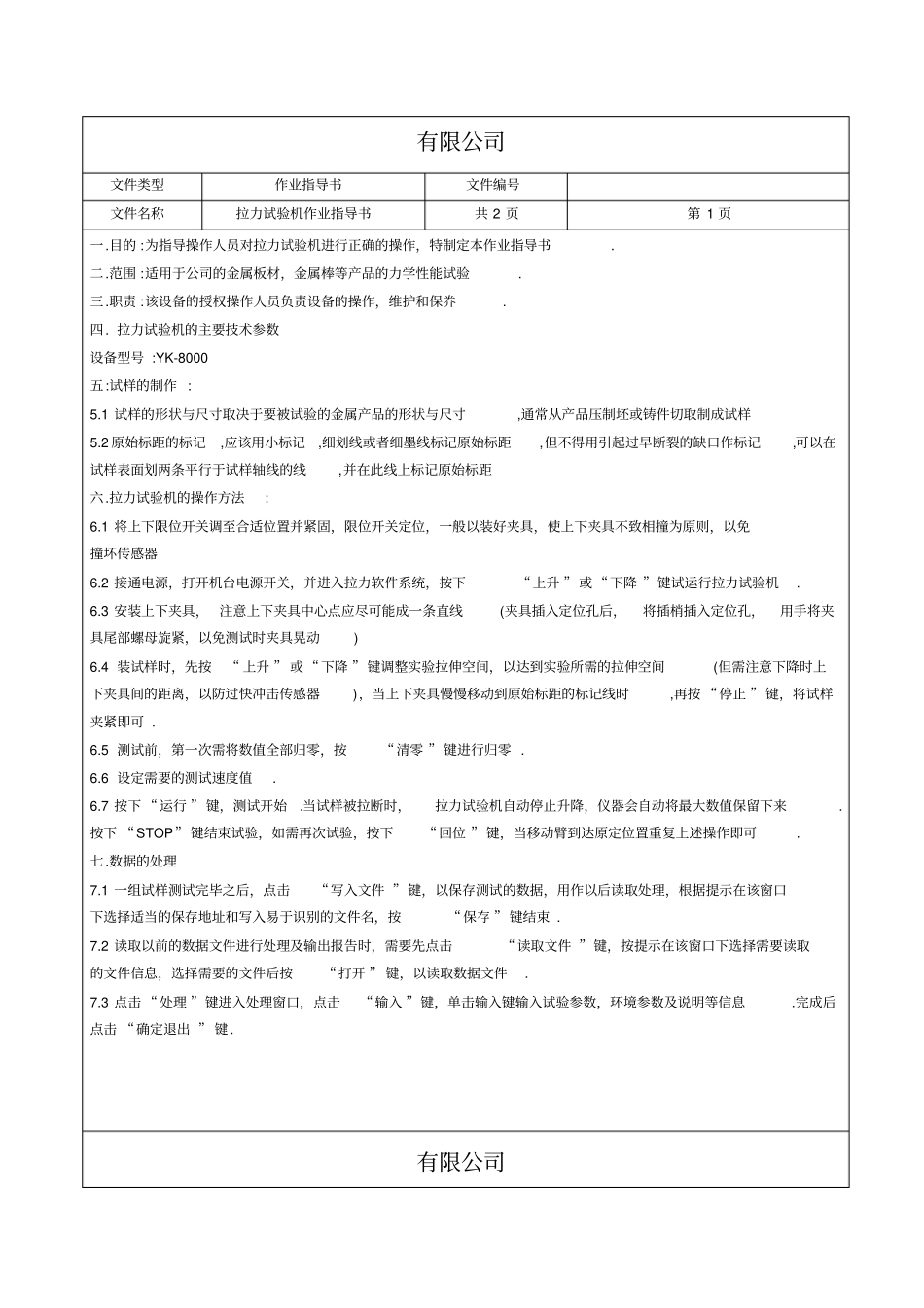

有限公司文件类型作业指导书文件编号文件名称拉力试验机作业指导书共 2 页第 1 页一.目的 :为指导操作人员对拉力试验机进行正确的操作,特制定本作业指导书. 二.范围 :适用于公司的金属板材,金属棒等产品的力学性能试验. 三.职责 :该设备的授权操作人员负责设备的操作,维护和保奍. 四. 拉力试验机的主要技术参数设备型号 :YK-8000 五:试样的制作 : 5.1 试样的形状与尺寸取决于要被试验的金属产品的形状与尺寸,通常从产品压制坯或铸件切取制成试样5.2 原始标距的标记,应该用小标记,细划线或者细墨线标记原始标距,但不得用引起过早断裂的缺口作标记,可以在试样表面划两条平行于试样轴线的线,并在此线上标记原始标距六.拉力试验机的操作方法: 6.1 将上下限位开关调至合适位置并紧固,限位开关定位,一般以装好夹具,使上下夹具不致相撞为原则,以免撞坏传感器6.2 接通电源,打开机台电源开关,并进入拉力软件系统,按下“上升 ”或“下降 ”键试运行拉力试验机. 6.3 安装上下夹具, 注意上下夹具中心点应尽可能成一条直线(夹具插入定位孔后,将插梢插入定位孔,用手将夹具尾部螺母旋紧,以免测试时夹具晃动) 6.4 装试样时,先按“ 上升 ” 或“下降 ”键调整实验拉伸空间,以达到实验所需的拉伸空间(但需注意下降时上下夹具间的距离,以防过快冲击传感器),当上下夹具慢慢移动到原始标距的标记线时,再按 “停止 ”键,将试样夹紧即可 . 6.5 测试前,第一次需将数值全部归零,按“清零 ”键进行归零 . 6.6 设定需要的测试速度值. 6.7 按下 “运行 ”键,测试开始.当试样被拉断时,拉力试验机自动停止升降,仪器会自动将最大数值保留下来.按下 “STOP”键结束试验,如需再次试验,按下“回位 ”键,当移动臂到达原定位置重复上述操作即可. 七.数据的处理7.1 一组试样测试完毕之后,点击“写入文件 ”键,以保存测试的数据,用作以后读取处理,根据提示在该窗口下选择适当的保存地址和写入易于识别的文件名,按“保存 ”键结束 . 7.2 读取以前的数据文件进行处理及输出报告时,需要先点击“读取文件 ”键,按提示在该窗口下选择需要读取的文件信息,选择需要的文件后按“打开 ” 键,以读取数据文件. 7.3 点击 “处理 ”键进入处理窗口,点击“输入 ”键,单击输入键输入试验参数,环境参数及说明等信息.完成后点击 “确定退出 ” 键. 有限公司文件类型作业指导书文件编号文件名称拉...
