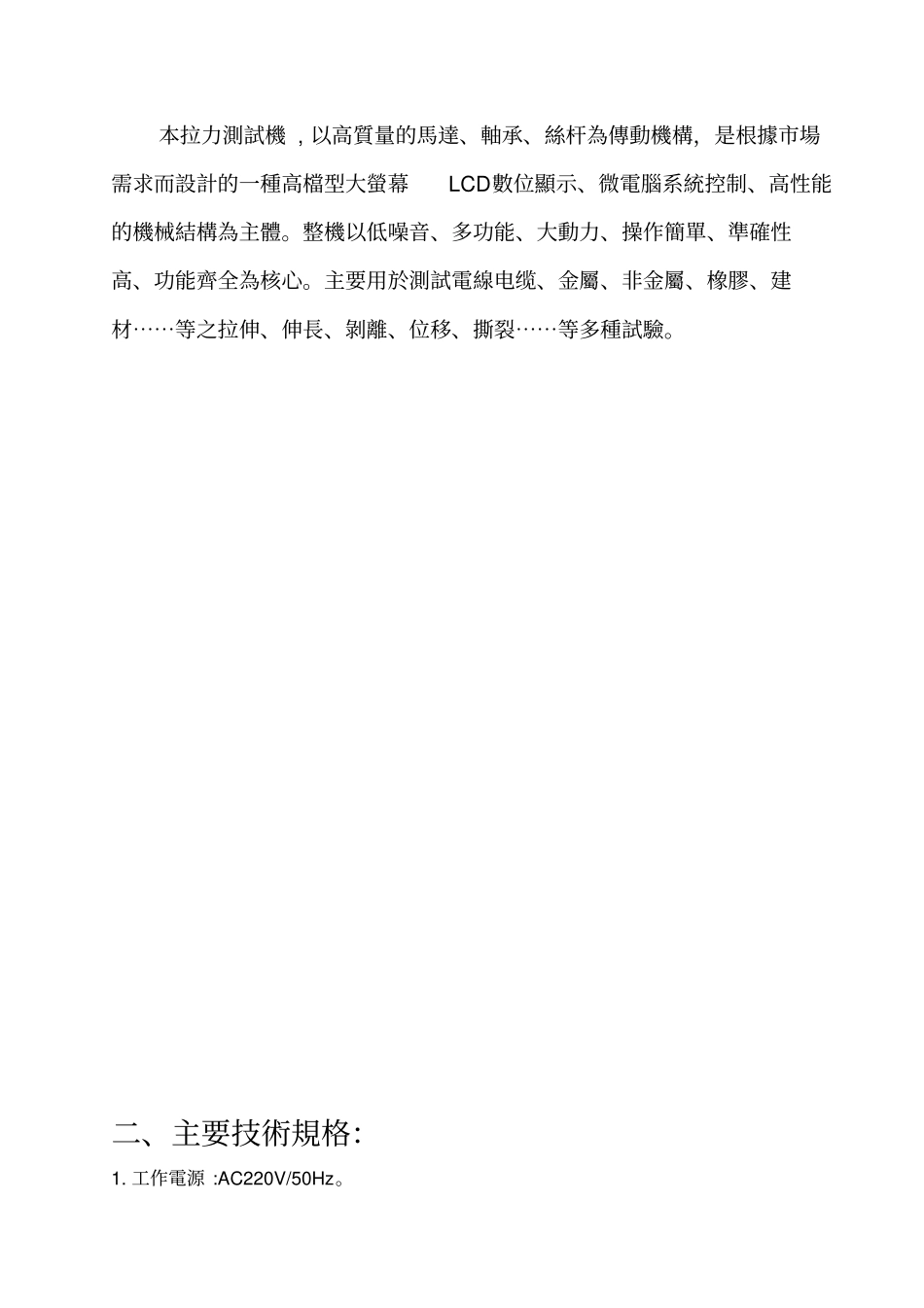

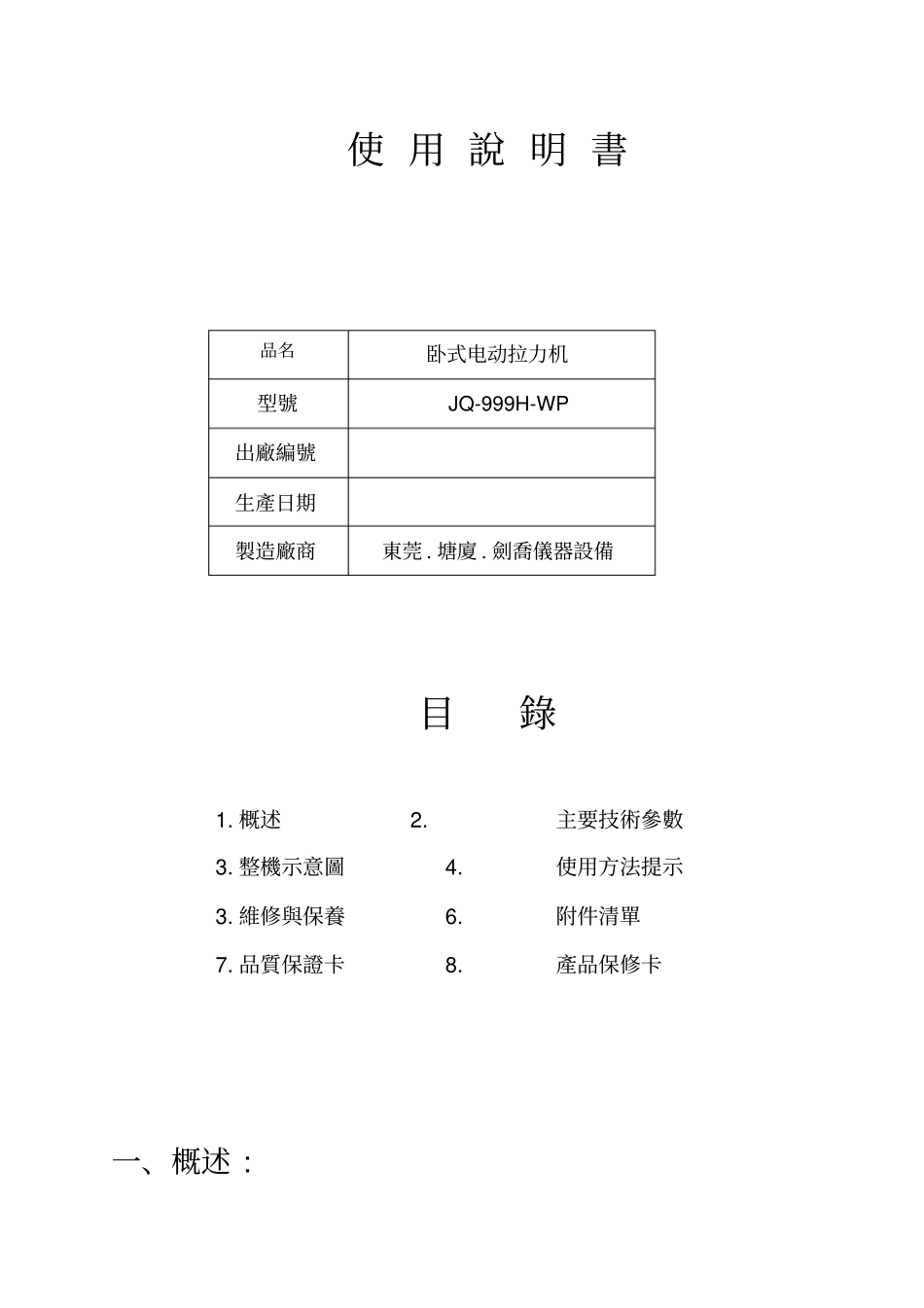

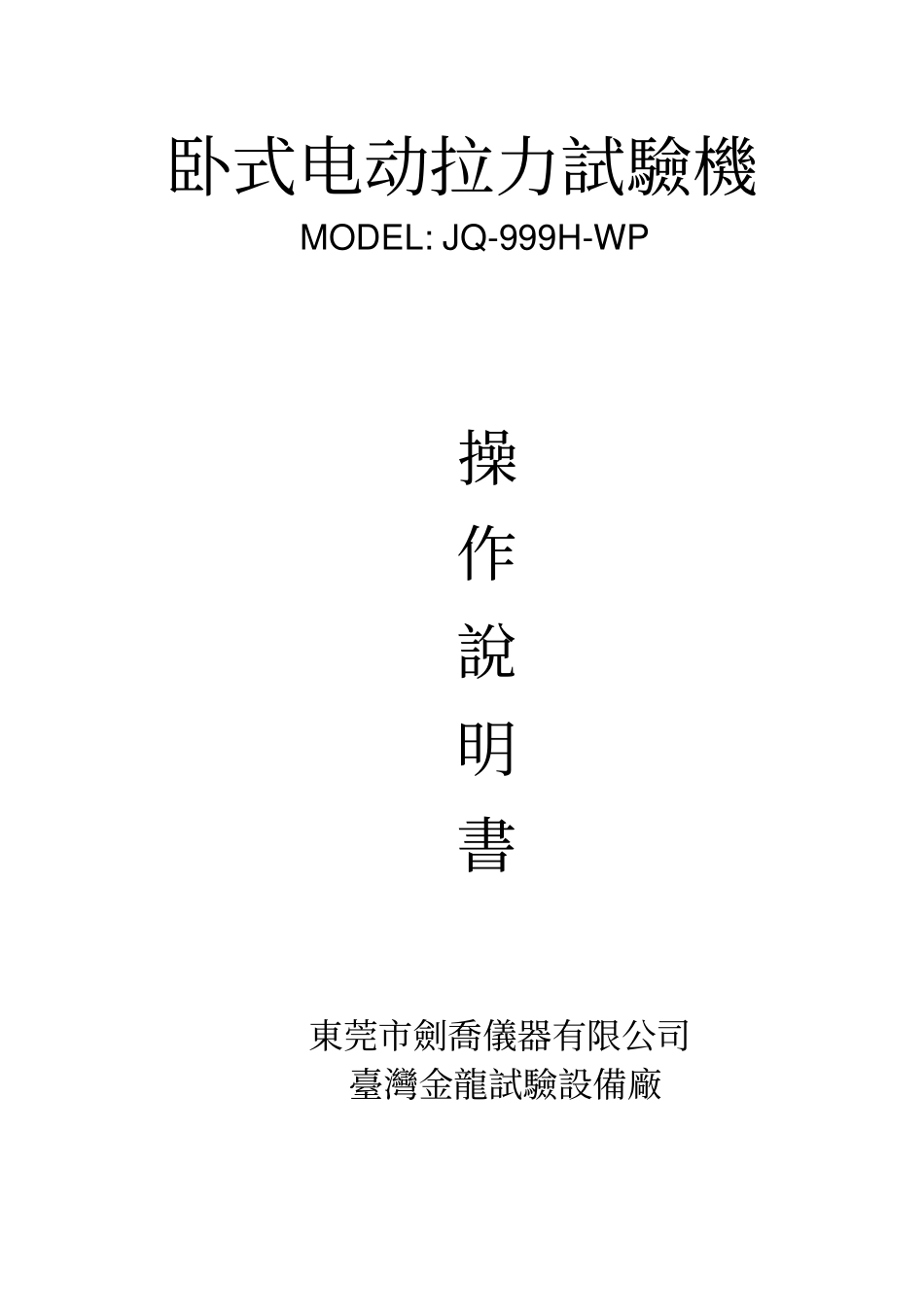

卧式电动拉力試驗機MODEL: JQ-999H-WP 操作說明書東莞市劍喬儀器有限公司臺灣金龍試驗設備廠使 用 說 明 書品名卧式电动拉力机型號JQ-999H-WP出廠編號生產日期製造廠商東莞 . 塘廈 . 劍喬儀器設備目錄1. 概述 2.主要技術參數3. 整機示意圖 4.使用方法提示3. 維修與保養 6.附件清單7. 品質保證卡 8.產品保修卡一、概述 :本拉力測試機 , 以高質量的馬達、軸承、絲杆為傳動機構，是根據市場需求而設計的一種高檔型大螢幕LCD數位顯示、微電腦系統控制、高性能的機械結構為主體。整機以低噪音、多功能、大動力、操作簡單、準確性高、功能齊全為核心。主要用於測試電線电缆、金屬、非金屬、橡膠、建材⋯⋯等之拉伸、伸長、剝離、位移、撕裂⋯⋯等多種試驗。二、主要技術規格：1. 工作電源 :AC220V/50Hz。2. 功率 : 。3. 最大拉伸力度 :30T （ 300KN最大值）。4. 最大行程 :18000mm(不含夾具 ) 。5. 顯示方式 : 大螢幕 LCD,全中文多可視視窗顯示（可顯示峰值、即時力值）。6. 荷重分解度 :1/20000 。7. 測試速度 :1~500mm/min 可調。8. 拉伸方式 : 連續值、峰值同時顯示。9. 具有上、下限設置功能。10．拉斷停止功能。11. 具有力值自校正功能。12. 單位切換 :kg 、N、 Ib 即時顯示。13. 符合各種試驗標準。14. 試驗件數 :1PCS。三、整機示意圖本機主要由3 部分組成：整機長約20MA: 控制系統核心部分 （ a: 伺服馬達 +變速箱 +滾珠絲杆 +同步輪 +同步帶底座等； b: 控制主板+驅動器 +編碼器 +其他控制系統）B 夾具組成部分（底座+橫樑 +活動梁 +夾具 +限位 +滾珠絲杆 +導杆等）C: 尾部（根據不同材料測試有不同距離的插銷孔，供活動梁使用；防護網+支援腳 +後面檔板等1161主控制機箱（ A: 控制系統核心部分）11防護網2緊急停止（遇異常情況及時停止）12活動梁插銷3控制面板：調節調試用13防護網半自動栓4絲杆導杆防塵罩14限位5橫樑夾具（夾塊可更換）15指示燈6活動梁支撐輪16電源接入口7活動梁夾具17電腦介面8活動梁18遠程控制9主 H型 250*250*14*9鋼架結構10支撐腳四、使用方法提示1．基本操作步驟：（1）接通電源 220V。（2）按通電源開關POWER。（3）調節限位開關（ 注意：一定不要讓夾具相碰撞）。（4）按上升、下降，調上下距離。（5）緊急情況按“緊急停止”（6）夹试验产品小距离建议用远程控制器 (7) 测试之前一定要锁好防护网1110987617321518141312ACB45...
