钢结构施工图的识读VIP免费

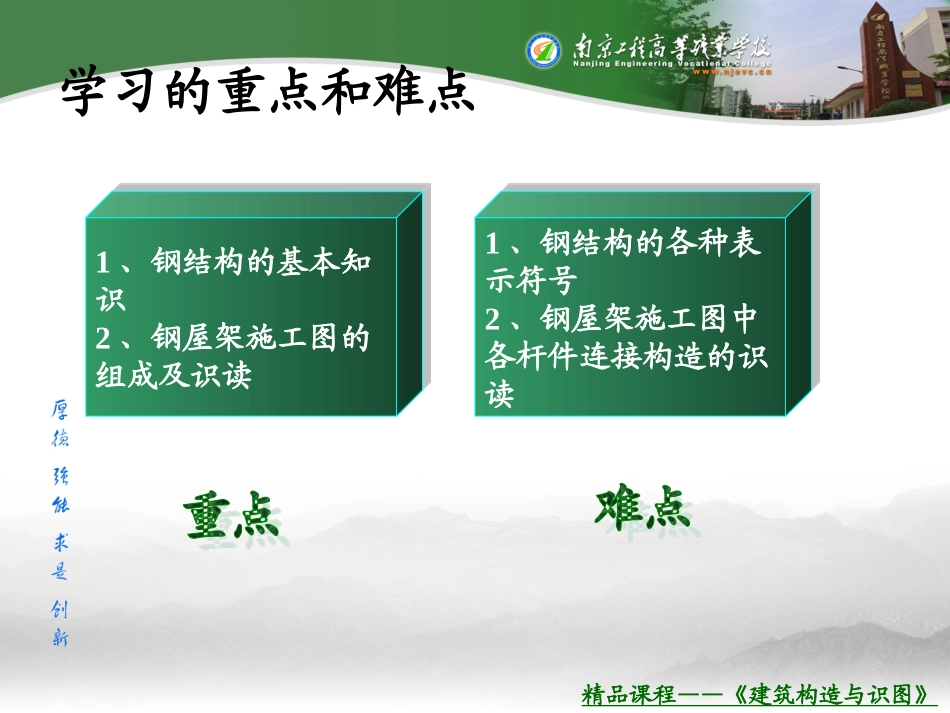

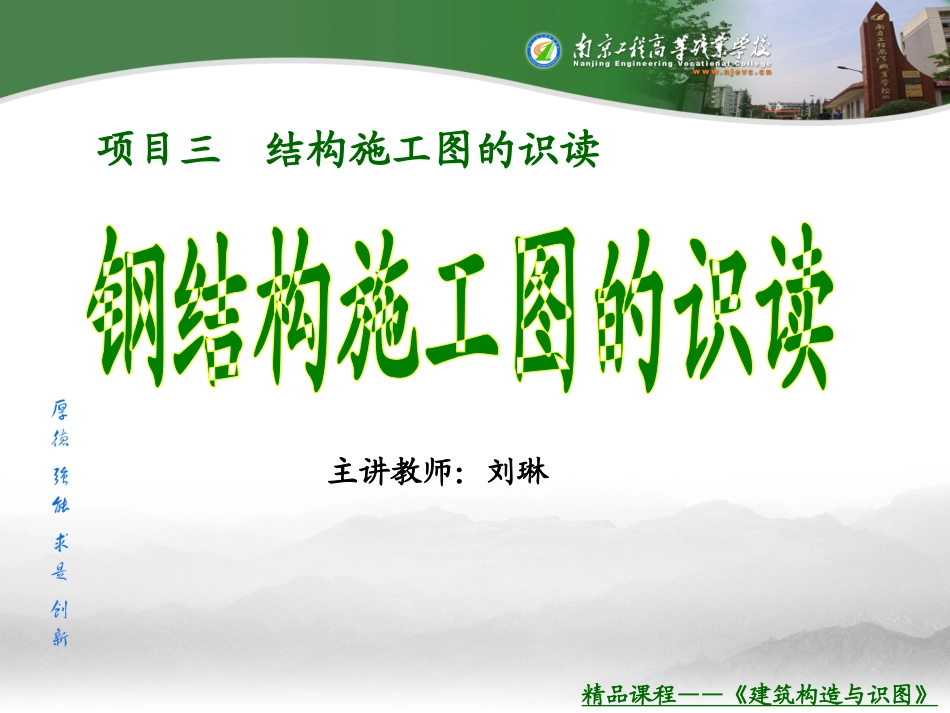

精品课程——《建筑构造与识图》主讲教师：刘琳项目三结构施工图的识读精品课程——《建筑构造与识图》任务一钢结构的基本知识钢结构的概念钢结构的基本知识任务二钢屋架施工图的组成及识读钢屋架施工图的组成钢屋架施工图的识读任务三钢屋架施工图的识读训练节点构造识读训练施工图识读训练学习目的：在了解钢结构基本知识的基础上，掌握钢屋架施工图的识读方法和步骤。学习的目的和任务精品课程——《建筑构造与识图》学习的重点和难点1、钢结构的基本知识2、钢屋架施工图的组成及识读1、钢结构的基本知识2、钢屋架施工图的组成及识读1、钢结构的各种表示符号2、钢屋架施工图中各杆件连接构造的识读1、钢结构的各种表示符号2、钢屋架施工图中各杆件连接构造的识读精品课程——《建筑构造与识图》任务一：钢结构的基本知识一、什么叫钢结构？钢结构主要指由钢板、热轧型钢、薄壁型钢、钢管等构件组合而成的结构。精品课程——《建筑构造与识图》任务一：钢结构的基本知识二、型钢的种类及表示方法精品课程——《建筑构造与识图》任务一：钢结构的基本知识二、型钢的种类及表示方法精品课程——《建筑构造与识图》任务一：钢结构的基本知识三、焊缝的种类及表示方法焊缝连接是现代钢结构中最主要的连接方式精品课程——《建筑构造与识图》任务一：钢结构的基本知识三、焊缝的种类及表示方法（a）对称接头（b）T形接头（c）角接接头（d）搭接接头精品课程——《建筑构造与识图》三、焊缝的种类及表示方法精品课程——《建筑构造与识图》三、焊缝的种类及表示方法精品课程——《建筑构造与识图》三、焊缝的种类及表示方法精品课程——《建筑构造与识图》三、焊缝的种类及表示方法hehfhf普通式焊缝厚度Nblw1lw2肢背肢尖肢背焊缝长度肢尖焊缝长度每条角焊缝的尺寸都包括焊脚尺寸和焊缝长度两个部分。精品课程——《建筑构造与识图》屋架几何尺寸及内力图屋架上弦、下弦平面图屋架立面、侧面图屋架材料表屋架零件详图读图原则：先整体后局部立面、平面、侧面对照看构件序号和材料表对照看钢屋架施工图是进行钢屋架施工的依据任务二钢屋架施工图的组成及识读精品课程——《建筑构造与识图》屋架几何尺寸及内力图上弦平面图屋架立面图侧面图下弦平面图零件详图材料表精品课程——《建筑构造与识图》节点杆件由两个角钢组成，分别依靠两条侧焊缝连接在节点板上任务二钢屋架施工图的组成及识读精品课程——《建筑构造与识图》任务二钢屋架施工图的组成及识读精品课程——《建筑构造与识图》任务二钢屋架施工图的组成及识读精品课程——《建筑构造与识图》任务二钢屋架施工图的组成及识读精品课程——《建筑构造与识图》任务二钢屋架施工图的组成及识读图左边的数字为该钢屋架的杆件长度图右边的数字为该钢屋架各杆件的内力，正值代表拉力，负值代表压力屋架的几何尺寸及内力图精品课程——《建筑构造与识图》屋架正面图和侧面图中用各种符号将各杆件的编号、肢尖、肢背焊缝厚度和长度表示出来①⑩⑧⑥任务二钢屋架施工图的组成及识读精品课程——《建筑构造与识图》任务二钢屋架施工图的组成及识读材料表中将各杆件的型号、长度、数量、自重等各种信息列出，供施工人员查阅。精品课程——《建筑构造与识图》任务二钢屋架施工图的组成及识读钢屋架施工图根据钢屋架的复杂程度，有不同数量的零件详图，这些详图将各种零件的具体做法说明清楚。钢屋架施工说明中将材料型号、要求、连接材料等各种图中无法直接表达清楚的信息说明清楚。施工说明：精品课程——《建筑构造与识图》任务三钢屋架施工图的识读训练问题：1、图中杆件的焊缝厚度如何确定？2、图中的节点板的形状和尺寸是多少？精品课程——《建筑构造与识图》任务三钢屋架施工图的识读训练⑥⑦问题：1、图中杆件6和杆件7的焊脚尺寸是多少？肢背和肢尖处的焊缝长度分别是多少？2、图中杆件6和7的型号如何确定？精品课程——《建筑构造与识图》任务三钢屋架施工图的识读训练精品课程——《建筑构造与识图》本堂课总结：1、钢结构是目前使用得较多的一种结构形式，其结构施工图比较复杂。2、钢结构施工图的识读重点和难点是...
