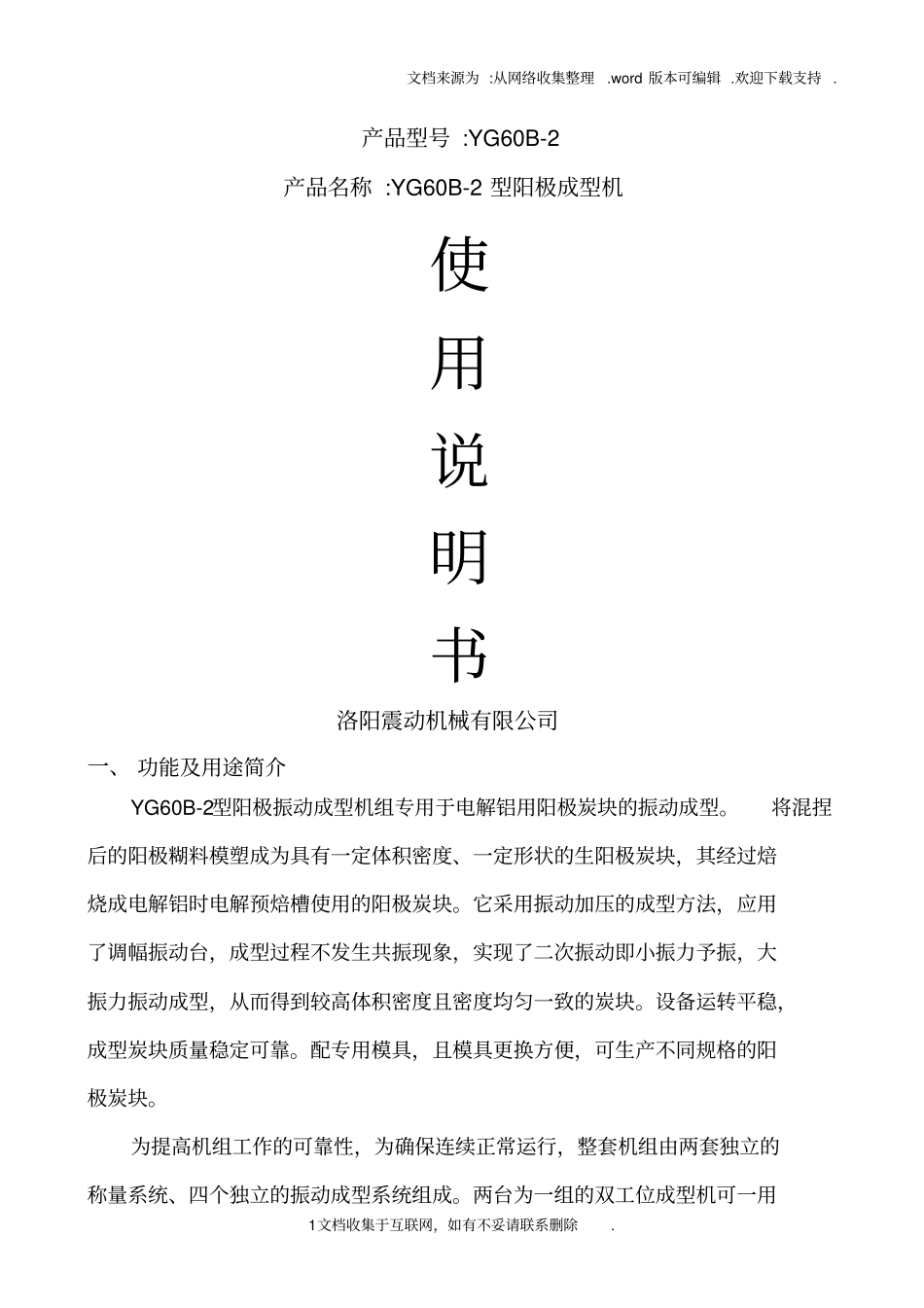

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1文档收集于互联网,如有不妥请联系删除. 产品型号 :YG60B-2 产品名称 :YG60B-2 型阳极成型机使用说明书洛阳震动机械有限公司一、 功能及用途简介YG60B-2型阳极振动成型机组专用于电解铝用阳极炭块的振动成型。将混捏后的阳极糊料模塑成为具有一定体积密度、一定形状的生阳极炭块,其经过焙烧成电解铝时电解预焙槽使用的阳极炭块。它采用振动加压的成型方法,应用了调幅振动台,成型过程不发生共振现象,实现了二次振动即小振力予振,大振力振动成型,从而得到较高体积密度且密度均匀一致的炭块。设备运转平稳,成型炭块质量稳定可靠。配专用模具,且模具更换方便,可生产不同规格的阳极炭块。为提高机组工作的可靠性,为确保连续正常运行,整套机组由两套独立的称量系统、四个独立的振动成型系统组成。两台为一组的双工位成型机可一用文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 2文档收集于互联网,如有不妥请联系删除. 一备使用,也可并行使用。依生产的需要,本振动成型机可进行手动检修模式、半自动模式及全自动模式的操作。本系统的PLC自动控制系统自成体系,并预留以太网接口与工控机联网,可通过工控机进行系统运行参数的设置、运行和报警数据记录、故障检测、中文提示、动态画面显示、测高、测密、自动打码、自动记录、自动报表生成等功能。二、基本性能及主要参数2.1 成型结构形式:双工位滑称式(称量、成型);2.2 产能:单台 18~20 块/ 时,双台 36~40 块/ 时;2.3 预培块假比重:≥ 1.63g/cm 3(正常工艺下);2.4 生阳极炭块尺寸: 1550×660×620(mm);2.5 最大成型阳极炭块尺寸:≤1700×900×750mm;2.6 振动台(调幅振动台)①台面尺寸: 1700×2500(mm);②振动力: 0 ~600KN可调;③振动频率: 31Hz 振幅: 0~2mm;④单台成型机振动主电机: 2×30KW(Y160L-4),防护等级 IP54,变频控制;电机转速: 1460r/min; 调幅行程: S=230mm 2.7 压重重量: 13000Kg;压重导向轮加装球轴承;2.8 料仓小车及小车料仓:①小车料仓容积: 1.4m3 保温油腔容积: 0.1m3 ②料门电液推杆: DYTP1000-300-50 行程: 300mm,功率: 1.5KW ③加热器功率: 2×10 KW 保温范围: 100~120℃④传感器:托利多TSC1000,4×1 吨计量误差:不大于5‰文档来源为 :从网络收集整理.word 版本可编辑 ....
