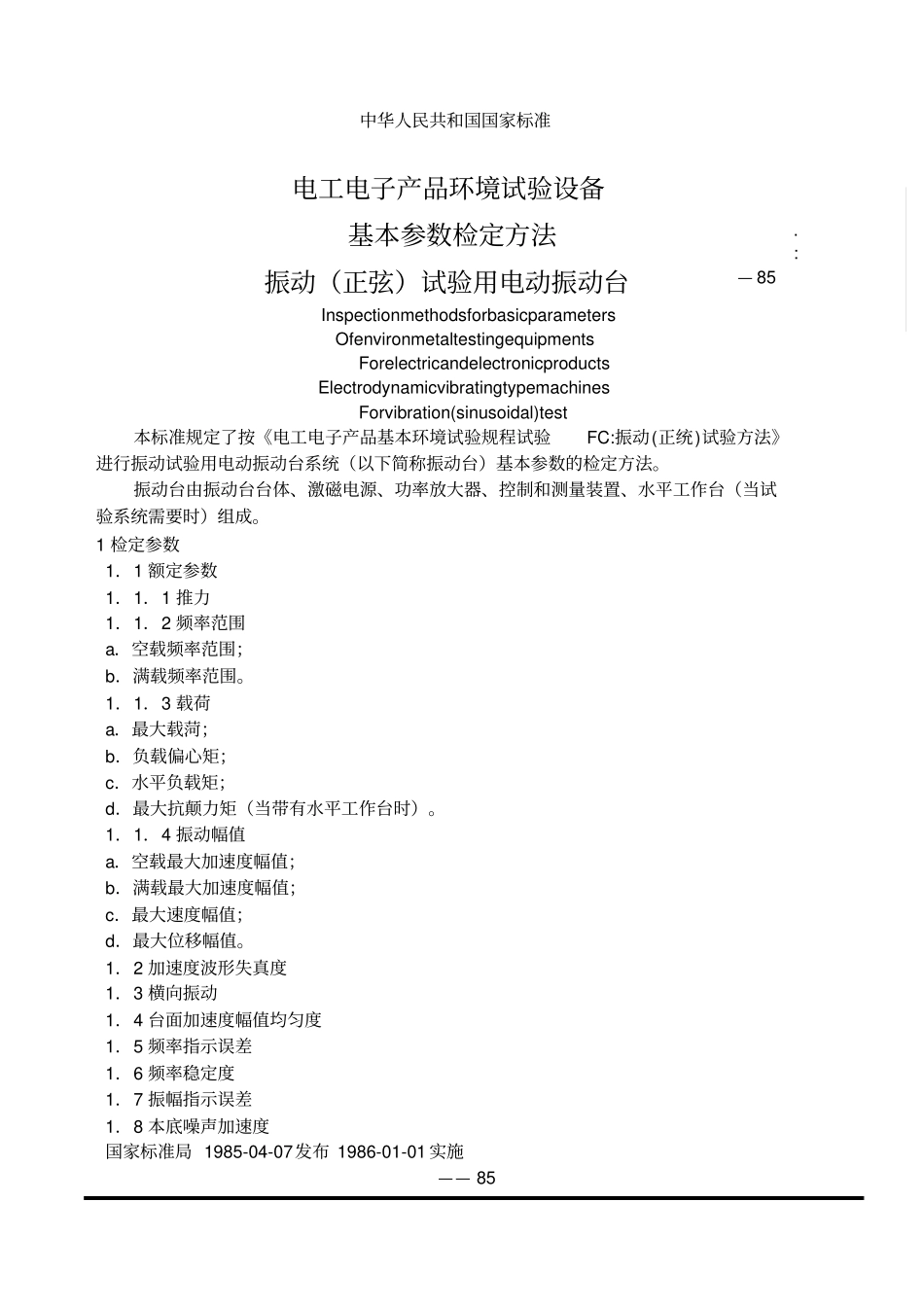

中华人民共和国国家标准电工电子产品环境试验设备基本参数检定方法振动（正弦）试验用电动振动台Inspectionmethodsforbasicparameters Ofenvironmetaltestingequipments Forelectricandelectronicproducts Electrodynamicvibratingtypemachines Forvibration(sinusoidal)test 本标准规定了按《电工电子产品基本环境试验规程试验FC:振动(正统)试验方法》进行振动试验用电动振动台系统（以下简称振动台）基本参数的检定方法。振动台由振动台台体、激磁电源、功率放大器、控制和测量装置、水平工作台（当试验系统需要时）组成。1 检定参数1．1 额定参数1．1．1 推力1．1．2 频率范围a．空载频率范围；b．满载频率范围。1．1．3 载荷a．最大载菏；b．负载偏心矩；c．水平负载矩；d．最大抗颠力矩（当带有水平工作台时）。1．1．4 振动幅值a．空载最大加速度幅值；b．满载最大加速度幅值；c．最大速度幅值；d．最大位移幅值。1．2 加速度波形失真度1．3 横向振动1．4 台面加速度幅值均匀度1．5 频率指示误差1．6 频率稳定度1．7 振幅指示误差1．8 本底噪声加速度国家标准局 1985-04-07发布 1986-01-01 实施—— 85 . : — 85 1．9 定振精度1．10 辐射噪声最大声级1．11 台面漏磁1．12 台面温度1．13 连续工作时间1．14 扫频速率误差2 检定用主要仪器a．加速度计；b．三向加速度计；c．正弦振动测示仪 ( 以下简称测振仪 , 应包括多通道放大器 , 选频器 , 选频器 , 运算器和显示器 ) d．频率计；e．失真度测量仪；f ．电平记录仪；g．低频示波器；h．声级计；I ．高斯计；J．表面温度计。3 一般规定3．1 检定用负载检定用负载应由金属材料制成外形对称的刚性体，其质量、质心高及安装偏心距应符合有关规定，并符合以下要求：a．应在所有可利用的安装位置使用固定螺栓；b．固定螺钉头和螺纹约束部分之间的长度，应使其安装共振频率在试验频率范围以外；c．接触面平面度允差为1000，光洁度为 7 级；d．应避免使用薄的负载，厚度与直径（或对角线尺寸）的比应大于，其最大直径（或对角线尺寸）应不大于振动台面的直径。3．2 加速度计a．加速度计的安装谐振频率应大于5 倍振动台运动部件的一阶共振频率；b．应尽量选用质量小的加速度计。3．3 对于带有水平工作台湾省振动台，检定项目中除频率指示误差、频率稳定度、扫频速率误差、振幅批示误差、台面温度外，其余均应参照检定方法的相应条款进行检定...
