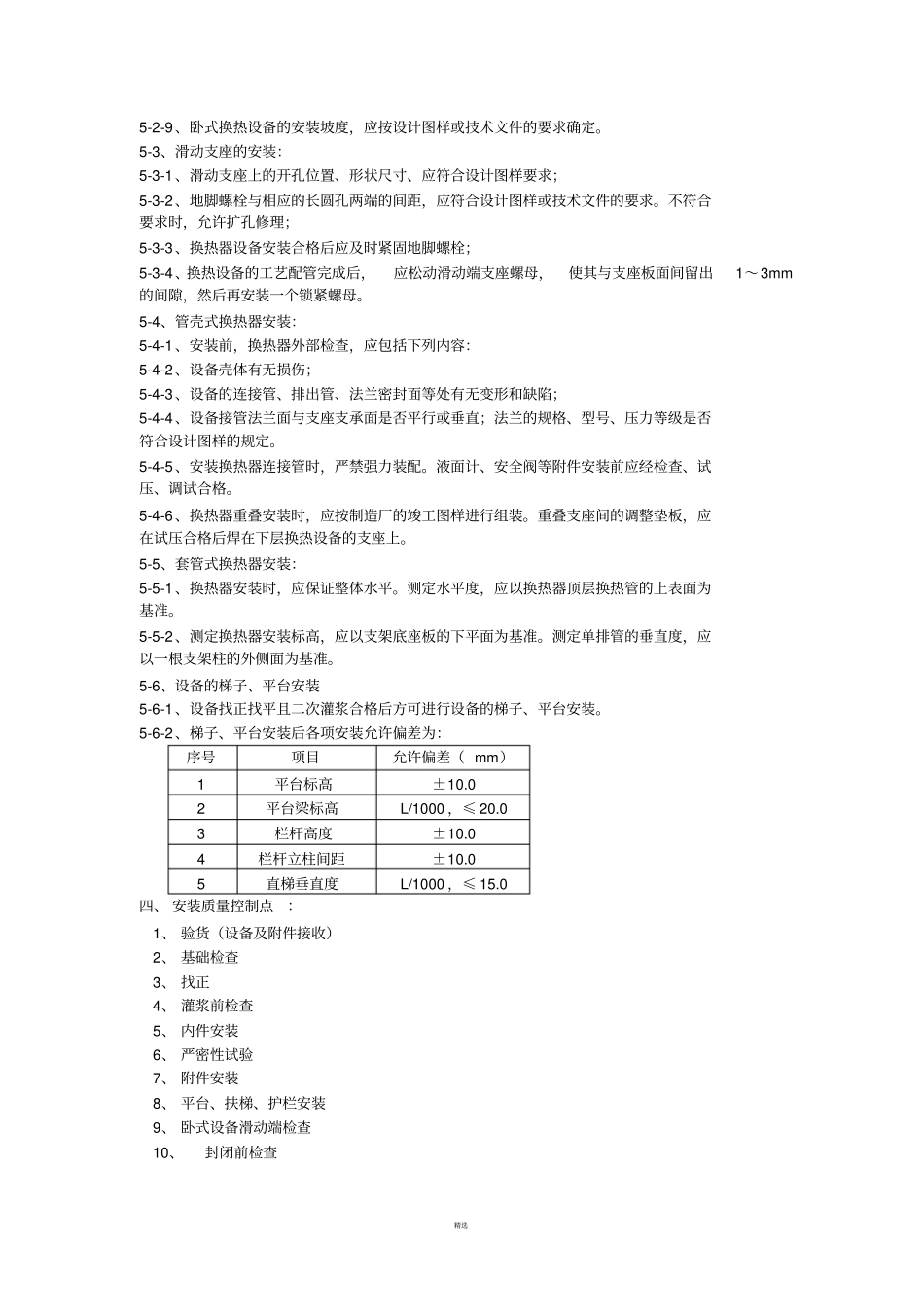

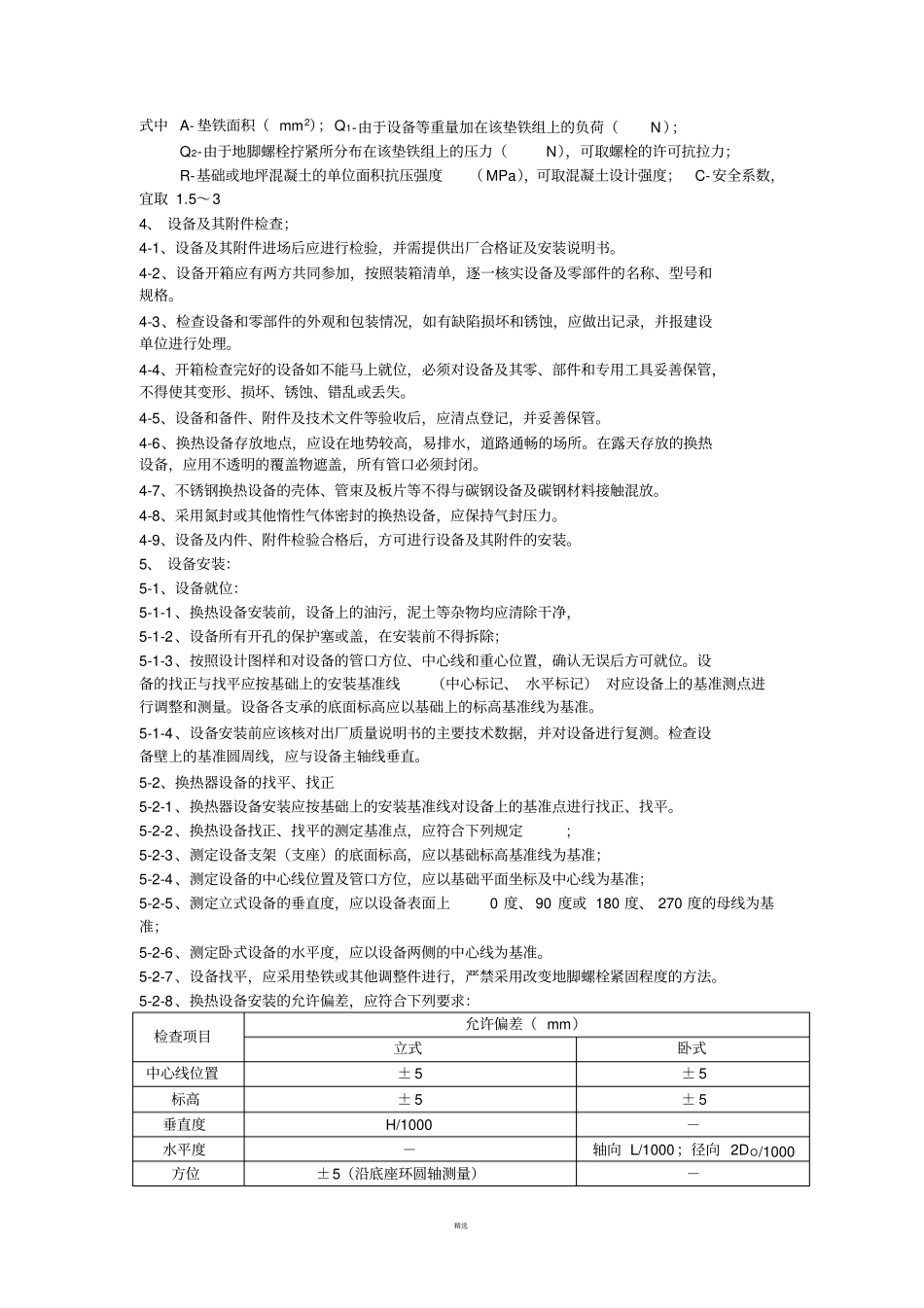

精选换热器安装施工方案一、依据:《石油化工换热器设备施工及验收规范》SH3532-95 《中低压化工设备施工与验收规范》HGJ209-83 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《石油化工施工安全规程》SH3505-99 换热器设备装配图;业主提供的施工程序文件;二、施工工艺程序:三、方法:1、 施工准备:1-1、施工现场的“三通一平”已具备,设备基础已中交合格;1-2、施工方案已编制,并已审批;1-3、施工所需的机具、人员已经到位;1-4、所有用于测量的仪器已进行校核,并在使用合格周期内。2、 设备基础验收及处理:2-1、设备安装前,应对基础进行检查,混凝土基础的外形尺寸、坐标位置及预埋件,应符合设计图样的要求;2-2、混凝土基础的允许偏差,应符合下列要求:项次偏差名称允许偏差值( mm)1 坐标位置(纵、横轴线)±20 2 基础顶面标高+0/-20 3 外形尺寸±20 4 平面水平度:每米;全长5;10 5 侧面垂直度:每米;全高5;10 6 预埋地脚螺栓:顶端标高;中心距+10;2 7 地脚螺栓预留孔:中心线;深度;孔壁垂直度(全高)±10;+20;10 2-3、预埋地脚螺栓的螺纹,应无损坏、锈蚀,且有保护措施;2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓,应符合设计图样的要求;2-5、预埋板表面应光滑平整,不得有挂渣、飞溅及油污。水平度偏差不得大于2mm/m。基础抹面不应高出预埋板的上表面。2-6、换热器安装后利用垫铁进行找正,因此在基础验收合格后,在放置垫铁的位置处凿出垫铁窝,其水平度允许偏差为2mm/m 3、 垫铁的选用及安装要求:3-1、当设备的负荷由垫铁组承受时,设备每个地脚螺栓近旁放置一组垫铁,垫铁组尽量靠近地脚螺栓。3-2、垫铁组放置尽量放在设备底座的加强筋下,相邻两垫铁组的距离宜为500m。3-3、每一组垫铁组的高度一般为30-70mm ,且不超过5 块,设备安装后垫铁露出设备支座底板边缘 10-20mm 。斜垫铁成对使用,斜面要相向使用,搭接长度不小于全长的3/4,偏斜角度不超过3 度。3-4、每组垫铁组面积,应根据负荷,按下式计算:A≥C(Q1+Q2)*10 4/R 精选式中 A- 垫铁面积( mm2);Q1-由于设备等重量加在该垫铁组上的负荷(N);Q2-由于地脚螺栓拧紧所分布在该垫铁组上的压力(N),可取螺栓的许可抗拉力;R-基础或地坪混凝土的单位面积抗压强度( MPa),可取混凝土设计强度;C-安全系数,宜取 1.5~34、 设备及其附件检查;4-1、设备及其附件进场后...
