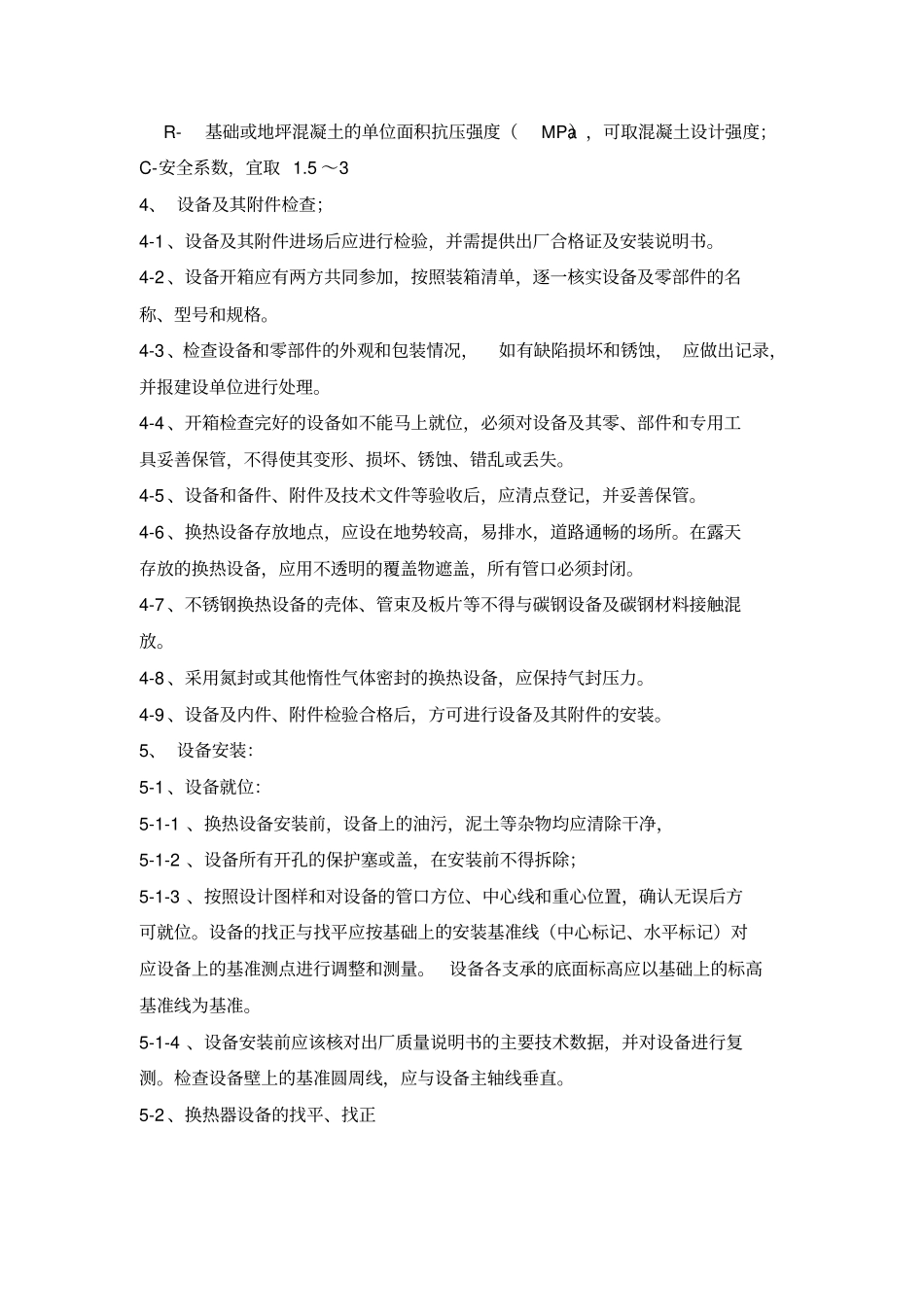

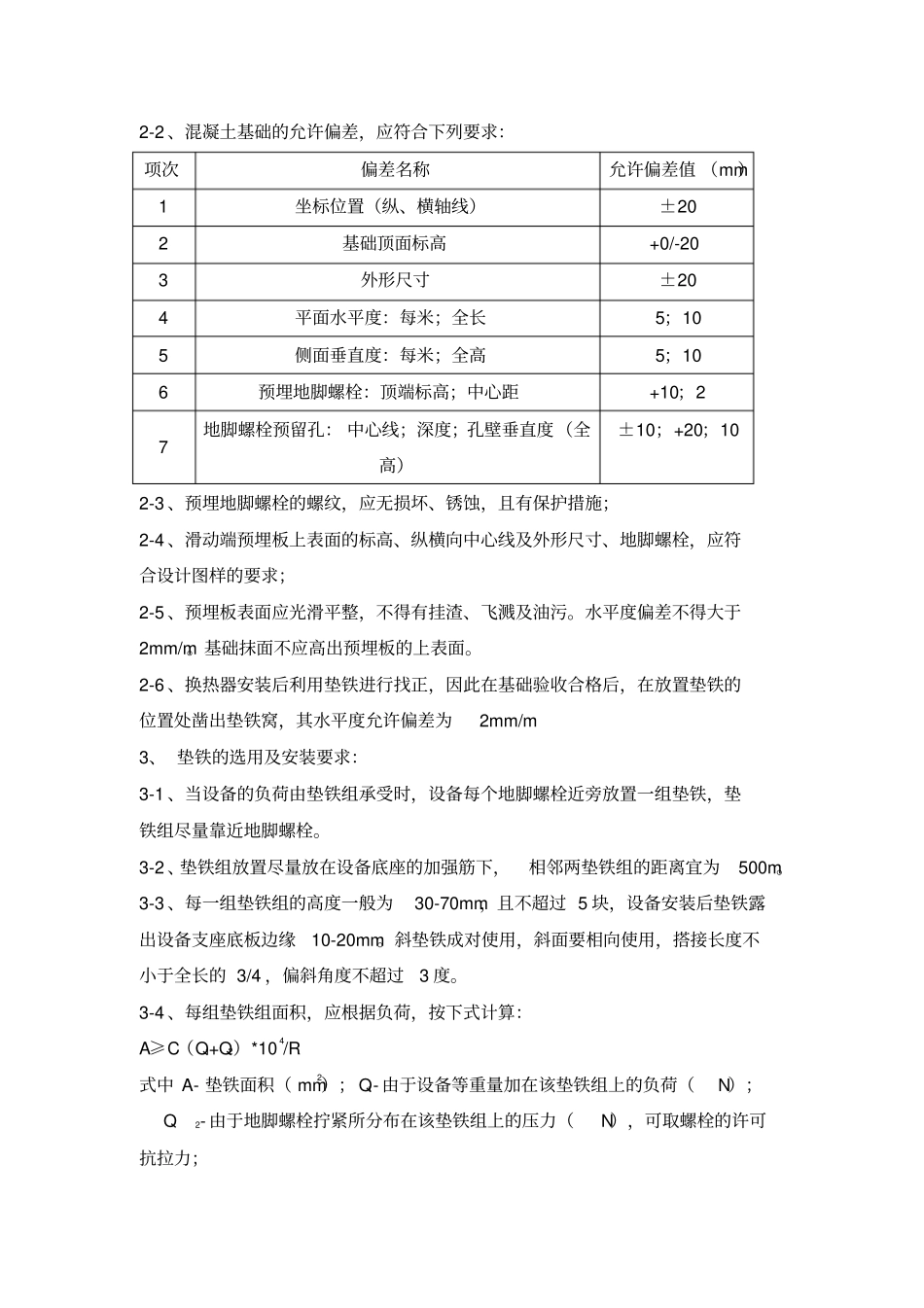

换热器安装施工方案一、依据 ：二、施工工艺程序：三、方法1、 施工准备：2、 设备基础验收及处理：3、 垫铁的选用及安装要求：4、 设备及其附件检查；5、 设备安装：四、安装质量控制点 ：一、依据 ：《石油化工换热器设备施工及验收规范》 SH3532-95 《中低压化工设备施工与验收规范》HGJ209-83 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 《石油化工施工安全规程》SH3505-99 换热器设备装配图；业主提供的施工程序文件；二、施工工艺程序：三、方法：1、 施工准备：1-1 、施工现场的“三通一平”已具备，设备基础已中交合格；1-2 、施工方案已编制，并已审批；1-3 、施工所需的机具、人员已经到位；1-4 、所有用于测量的仪器已进行校核，并在使用合格周期内。2、 设备基础验收及处理：2-1 、设备安装前，应对基础进行检查，混凝土基础的外形尺寸、坐标位置及预埋件，应符合设计图样的要求；2-2 、混凝土基础的允许偏差，应符合下列要求：项次偏差名称允许偏差值 （mm）1 坐标位置（纵、横轴线）±20 2 基础顶面标高+0/-20 3 外形尺寸±20 4 平面水平度：每米；全长5；10 5 侧面垂直度：每米；全高5；10 6 预埋地脚螺栓：顶端标高；中心距+10；2 7 地脚螺栓预留孔： 中心线；深度；孔壁垂直度（全高）±10；+20；10 2-3 、预埋地脚螺栓的螺纹，应无损坏、锈蚀，且有保护措施；2-4 、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓，应符合设计图样的要求；2-5 、预埋板表面应光滑平整，不得有挂渣、飞溅及油污。水平度偏差不得大于2mm/m。基础抹面不应高出预埋板的上表面。2-6 、换热器安装后利用垫铁进行找正，因此在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其水平度允许偏差为2mm/m 3、 垫铁的选用及安装要求：3-1 、当设备的负荷由垫铁组承受时，设备每个地脚螺栓近旁放置一组垫铁，垫铁组尽量靠近地脚螺栓。3-2 、垫铁组放置尽量放在设备底座的加强筋下，相邻两垫铁组的距离宜为500m。3-3 、每一组垫铁组的高度一般为30-70mm，且不超过 5 块，设备安装后垫铁露出设备支座底板边缘10-20mm。斜垫铁成对使用，斜面要相向使用，搭接长度不小于全长的 3/4 ，偏斜角度不超过3 度。3-4 、每组垫铁组面积，应根据负荷，按下式计算：A≥C（Q1+Q2）*104/R 式中 A- 垫铁面积（ mm2）； Q1- 由于设备等重量加在该垫铁组上的负荷（N）； Q2- 由于地脚螺...
