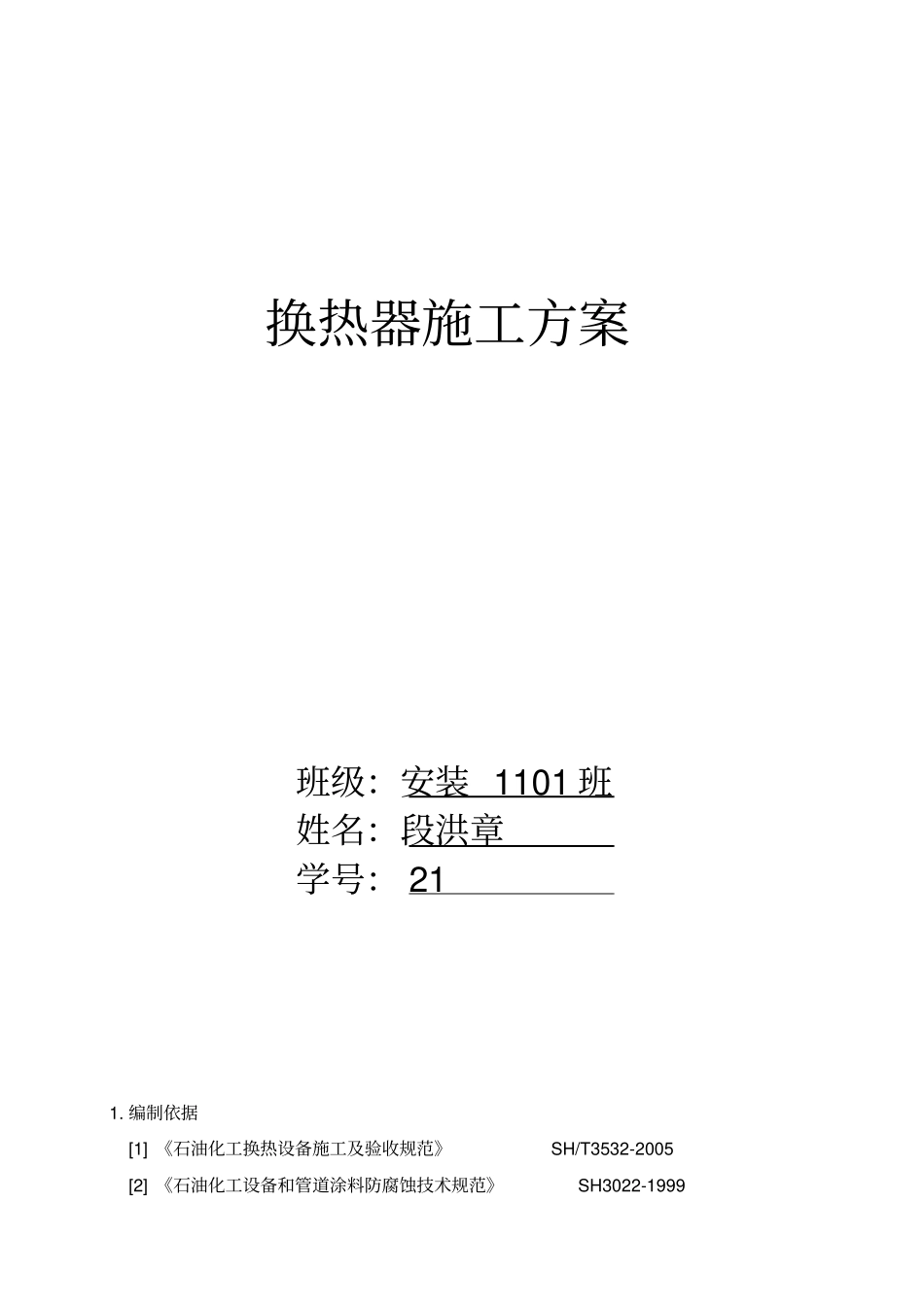

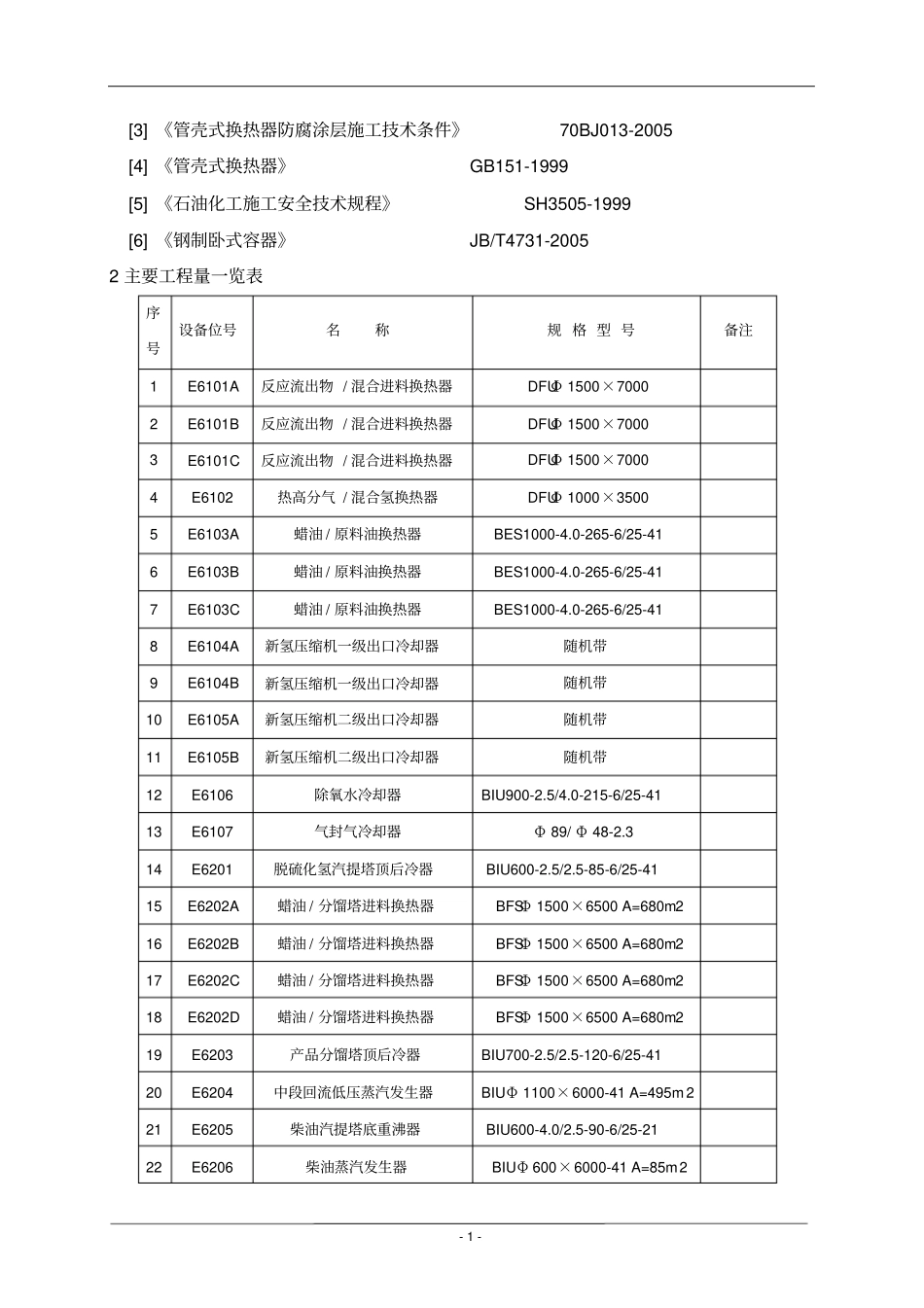

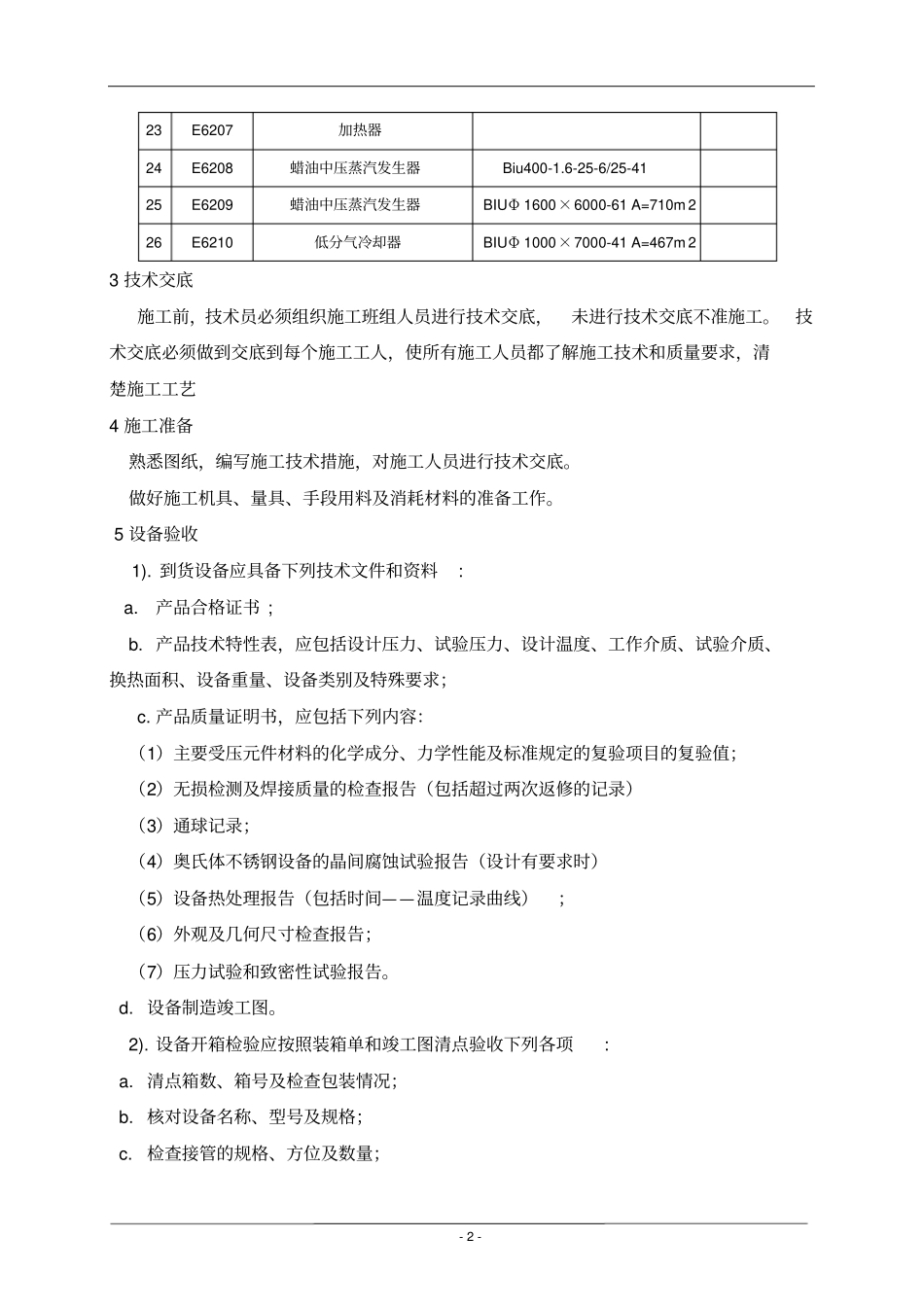

换热器施工方案班级：安装 1101 班姓名：段洪章学号： 21 1. 编制依据[1] 《石油化工换热设备施工及验收规范》 SH/T3532-2005 [2] 《石油化工设备和管道涂料防腐蚀技术规范》 SH3022-1999 - 1 - [3] 《管壳式换热器防腐涂层施工技术条件》 70BJ013-2005 [4] 《管壳式换热器》 GB151-1999 [5] 《石油化工施工安全技术规程》 SH3505-1999 [6] 《钢制卧式容器》 JB/T4731-2005 2 主要工程量一览表序号设备位号名称规 格 型 号备注1 E6101A 反应流出物 / 混合进料换热器DFUΦ 1500×7000 2 E6101B 反应流出物 / 混合进料换热器DFUΦ 1500×7000 3 E6101C 反应流出物 / 混合进料换热器DFUΦ 1500×7000 4 E6102 热高分气 / 混合氢换热器DFUΦ 1000×3500 5 E6103A 蜡油 / 原料油换热器BES1000-4.0-265-6/25-41 6 E6103B 蜡油 / 原料油换热器BES1000-4.0-265-6/25-41 7 E6103C 蜡油 / 原料油换热器BES1000-4.0-265-6/25-41 8 E6104A 新氢压缩机一级出口冷却器随机带9 E6104B 新氢压缩机一级出口冷却器随机带10 E6105A 新氢压缩机二级出口冷却器随机带11 E6105B 新氢压缩机二级出口冷却器随机带12 E6106 除氧水冷却器BIU900-2.5/4.0-215-6/25-41 13 E6107 气封气冷却器Φ 89/ Φ 48-2.3 14 E6201 脱硫化氢汽提塔顶后冷器BIU600-2.5/2.5-85-6/25-41 15 E6202A 蜡油 / 分馏塔进料换热器BFSΦ 1500×6500 A=680m216 E6202B 蜡油 / 分馏塔进料换热器BFSΦ 1500×6500 A=680m217 E6202C 蜡油 / 分馏塔进料换热器BFSΦ 1500×6500 A=680m218 E6202D 蜡油 / 分馏塔进料换热器BFSΦ 1500×6500 A=680m219 E6203 产品分馏塔顶后冷器BIU700-2.5/2.5-120-6/25-41 20 E6204 中段回流低压蒸汽发生器BIUΦ 1100×6000-41 A=495m 221 E6205 柴油汽提塔底重沸器BIU600-4.0/2.5-90-6/25-21 22 E6206 柴油蒸汽发生器BIUΦ 600×6000-41 A=85m2- 2 - 23 E6207 加热器24 E6208 蜡油中压蒸汽发生器Biu400-1.6-25-6/25-41 25 E6209 蜡油中压蒸汽发生器BIUΦ 1600×6000-61 A=710m 226 E6210 低分气冷却器BIUΦ 1000×7000-41 A=467m 23 技术交底施工前，技术员必须组织施工班组人员进行技术交底，未进行技术交底不准施工。技术交底必须做到交底到每个施工工人，使所有施工人员都了解施工技术和质量要求，清楚施工工艺4 ...
