换热器检修规程VIP免费

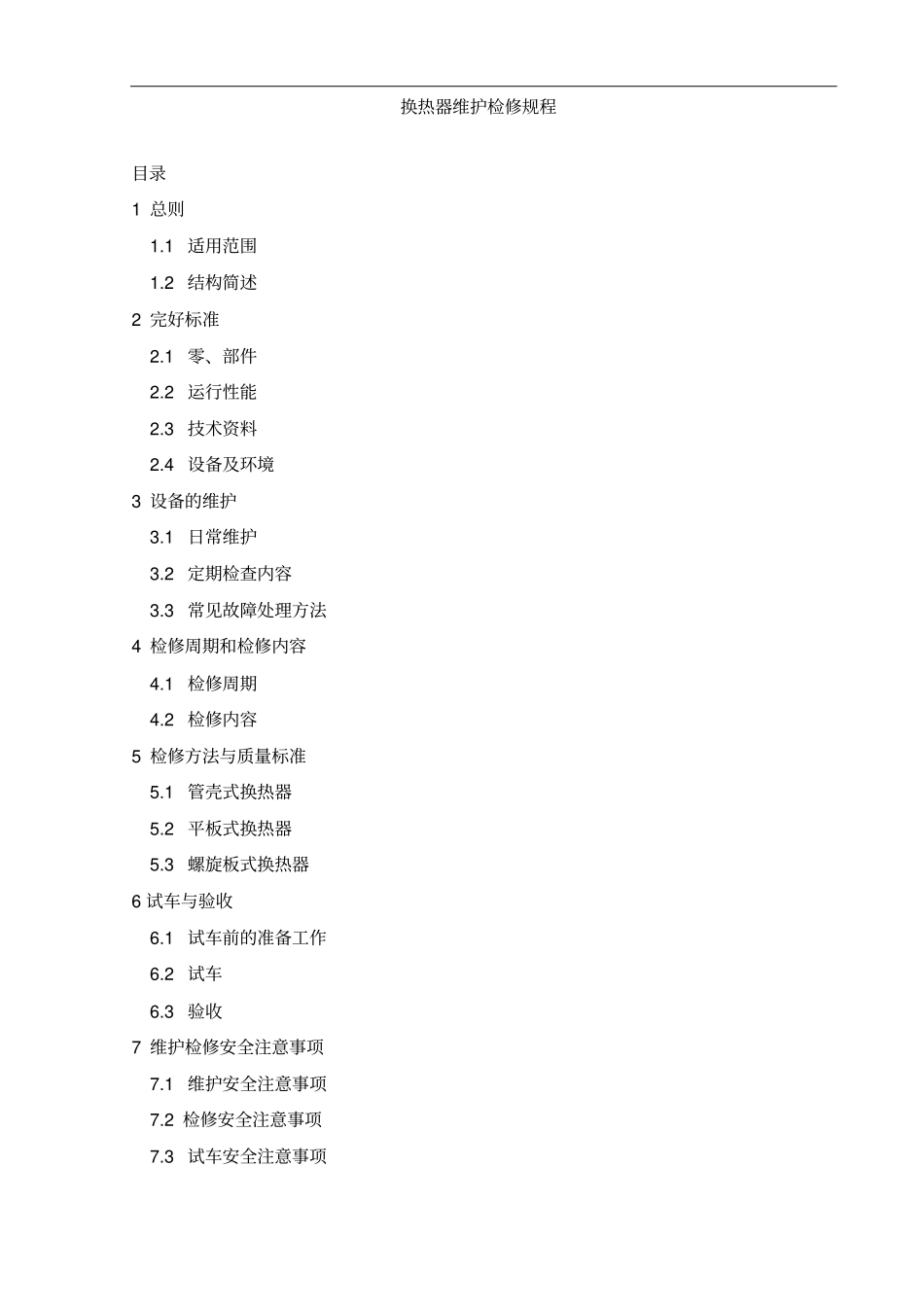

换热器维护检修规程目录1 总则1.1 适用范围1.2 结构简述2 完好标准2.1 零、部件2.2 运行性能2.3 技术资料2.4 设备及环境3 设备的维护3.1 日常维护3.2 定期检查内容3.3 常见故障处理方法4 检修周期和检修内容4.1 检修周期4.2 检修内容5 检修方法与质量标准5.1 管壳式换热器5.2 平板式换热器5.3 螺旋板式换热器6 试车与验收6.1 试车前的准备工作6.2 试车6.3 验收7 维护检修安全注意事项7.1 维护安全注意事项7.2 检修安全注意事项7.3 试车安全注意事项1 总则1.1 适用范围本规程适用于化工企业中设计压力不大于6.4MPa、设计温度大于 -20 ℃、小于 520℃的管壳式、平板式和螺旋板式换热器的维护和检修1.2 结构简述1.2.1 管壳式换热器 ( 包括固定管板式、浮头式、U 型管式和填料函式 ) 主要由外壳、管板、管束、顶盖（封头）等部件构成。固定管板式换热器的两端管板与壳体焊接相连，为减小温差引起的热应力有时在壳体上设有膨胀节。浮头式换热器的一端管板固定在壳体与管箱之间， 另一端管板可以在壳体内自由移动。U型管式换热器的换热管弯成U型，两端固定在同一管板上，管束可以自由伸缩。填函式换热器的一端管板固定，另一端填函密封可以自由伸缩。1.2.2 平板式换热器主要由换热板片、密封垫片、固定封头、活动封头（头盖）、夹紧螺栓、挂架等组成，换热片上有不同形状的波纹；密封材料大多采用天然橡胶和合成橡胶。1.2.3 螺旋板式换热器主要由外壳螺旋体、密封件及进出口等四部分组成。螺旋体是用两片平行的钢板卷制而成，它具有两个介质通过的矩形通道。根据通道布置的不同，螺旋板式换热器又分为三种形式：Ⅰ型，主要特点是螺旋通道的两端全部垫入密封条后焊接密封；Ⅱ型，特点是螺旋通道两端面交错焊死；Ⅲ型，特点是一个通道的两端全焊死，另一个通道的两端全敞开。2 完好标准2.1 零、部件2.1.1 换热器的零、部件及附件完整齐全，壳体、管程、板片、封头的冲蚀、腐蚀在允许范围内，管束的堵管数不超过管束总数的10%，隔板、板片、折流板、防冲板等无严重的扭曲变形。2.1.2 仪表、计器和各种安全装置齐全，完整，灵敏，准确。2.1.3 基础、机座完好，无倾斜、下沉、裂纹等现象。2.1.4 各部连接螺栓、地脚螺栓紧固整齐、无锈蚀，符合技术要求。2.1.5 管道、管件、阀门、管架等安装合理、牢固完整、标志分明、符合要求。2.1.6 换热器壳程、管程及外管焊接质量均符合技术要求。2.1.7 防腐、保温设...
