换热器检修施工方案VIP免费

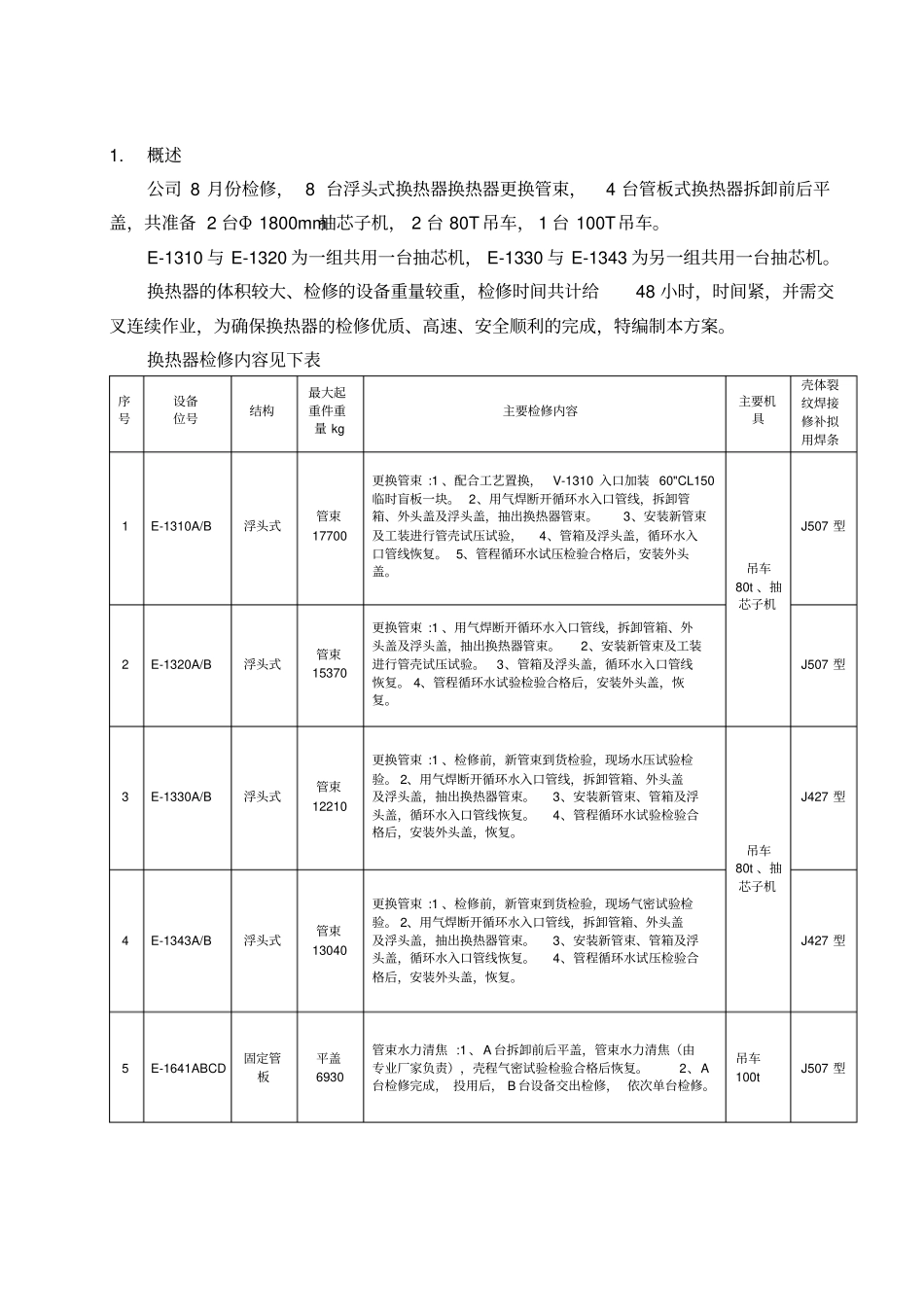

1. 概述公司 8 月份检修， 8 台浮头式换热器换热器更换管束，4 台管板式换热器拆卸前后平盖，共准备 2 台Φ 1800mm抽芯子机， 2 台 80T 吊车， 1 台 100T吊车。E-1310 与 E-1320 为一组共用一台抽芯机， E-1330 与 E-1343 为另一组共用一台抽芯机。换热器的体积较大、检修的设备重量较重，检修时间共计给48 小时，时间紧，并需交叉连续作业，为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。换热器检修内容见下表序号设备位号结构最大起重件重量 kg主要检修内容主要机具壳体裂纹焊接修补拟用焊条1E-1310A/B浮头式管束17700更换管束 :1 、配合工艺置换，V-1310 入口加装 60"CL150临时盲板一块。 2、用气焊断开循环水入口管线，拆卸管箱、外头盖及浮头盖，抽出换热器管束。3、安装新管束及工装进行管壳试压试验，4、管箱及浮头盖，循环水入口管线恢复。 5、管程循环水试压检验合格后，安装外头盖。吊车80t 、抽芯子机J507 型2E-1320A/B浮头式管束15370更换管束 :1 、用气焊断开循环水入口管线，拆卸管箱、外头盖及浮头盖，抽出换热器管束。2、安装新管束及工装进行管壳试压试验。3、管箱及浮头盖，循环水入口管线恢复。 4、管程循环水试验检验合格后，安装外头盖，恢复。J507 型3E-1330A/B浮头式管束12210更换管束 :1 、检修前，新管束到货检验，现场水压试验检验。 2、用气焊断开循环水入口管线，拆卸管箱、外头盖及浮头盖，抽出换热器管束。3、安装新管束、管箱及浮头盖，循环水入口管线恢复。4、管程循环水试验检验合格后，安装外头盖，恢复。吊车80t 、抽芯子机J427 型4E-1343A/B浮头式管束13040更换管束 :1 、检修前，新管束到货检验，现场气密试验检验。 2、用气焊断开循环水入口管线，拆卸管箱、外头盖及浮头盖，抽出换热器管束。3、安装新管束、管箱及浮头盖，循环水入口管线恢复。4、管程循环水试压检验合格后，安装外头盖，恢复。J427 型5E-1641ABCD固定管板平盖6930管束水力清焦 :1 、 A 台拆卸前后平盖，管束水力清焦（由专业厂家负责），壳程气密试验检验合格后恢复。2、A台检修完成， 投用后， B 台设备交出检修， 依次单台检修。吊车100tJ507 型换热器各项技术指标见下表规格序号设备位号设备名称数量型式壳内径 mm壁厚(mm)壳程 / 管箱总长mm管规格（ mm）外径×壁厚管长mm管数（根）单台重量kg材质（壳体 / 管板 /换热管）介质（壳程/ 管程）设计压力...
