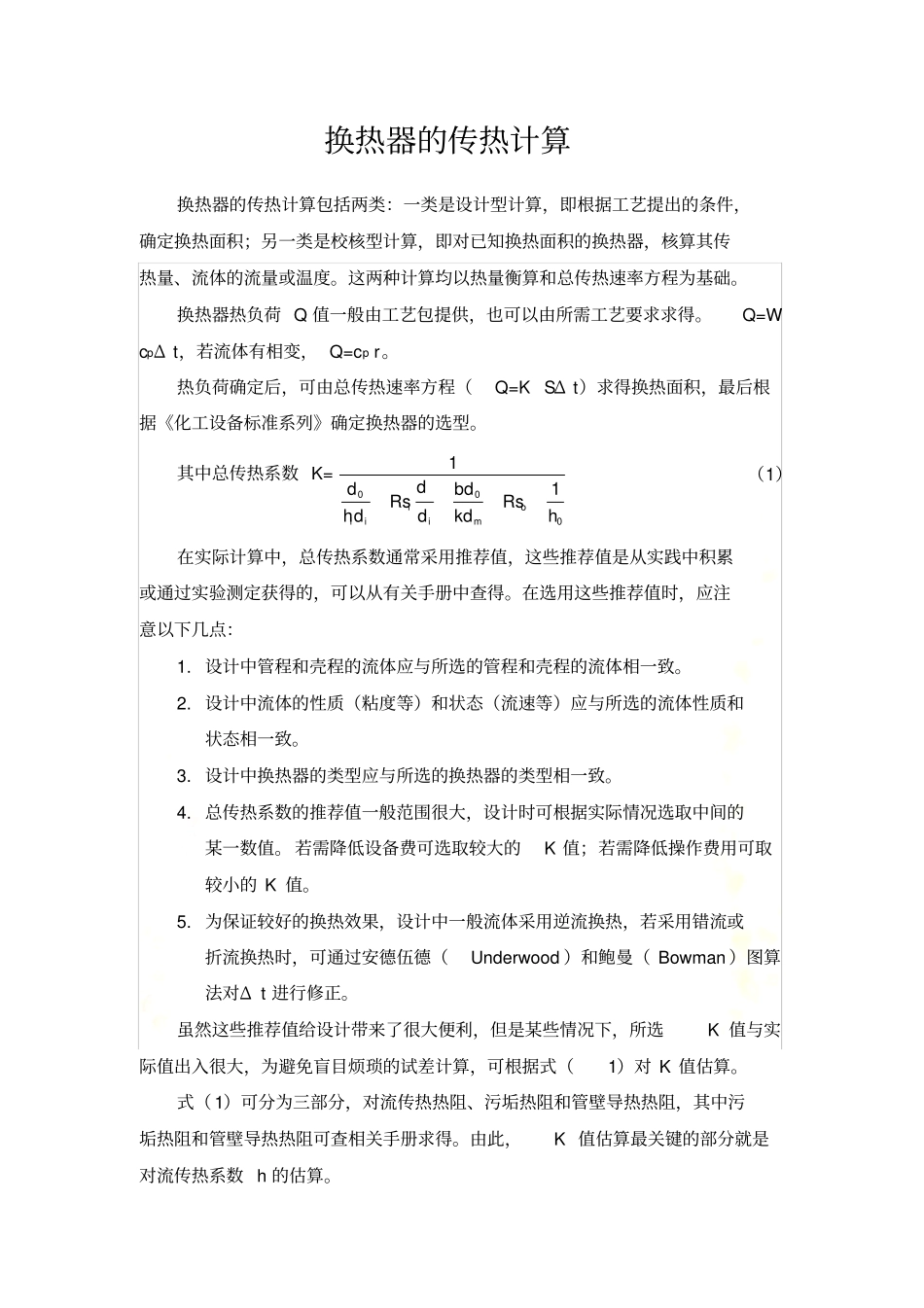

换热器的传热计算 . 换热器的传热计算换热器的传热计算包括两类：一类是设计型计算，即根据工艺提出的条件，确定换热面积；另一类是校核型计算，即对已知换热面积的换热器，核算其传热量、流体的流量或温度。这两种计算均以热量衡算和总传热速率方程为基础。换热器热负荷 Q 值一般由工艺包提供，也可以由所需工艺要求求得。Q=W cpΔ t，若流体有相变， Q=cp r。热负荷确定后，可由总传热速率方程（Q=K SΔ t）求得换热面积，最后根据《化工设备标准系列》确定换热器的选型。其中总传热系数 K=00011hRskdbdddRsdhdomiiii（1）在实际计算中，总传热系数通常采用推荐值，这些推荐值是从实践中积累或通过实验测定获得的，可以从有关手册中查得。在选用这些推荐值时，应注意以下几点：1. 设计中管程和壳程的流体应与所选的管程和壳程的流体相一致。2. 设计中流体的性质（粘度等）和状态（流速等）应与所选的流体性质和状态相一致。3. 设计中换热器的类型应与所选的换热器的类型相一致。4. 总传热系数的推荐值一般范围很大，设计时可根据实际情况选取中间的某一数值。 若需降低设备费可选取较大的K 值；若需降低操作费用可取较小的 K 值。5. 为保证较好的换热效果，设计中一般流体采用逆流换热，若采用错流或折流换热时，可通过安德伍德（Underwood ）和鲍曼（ Bowman ）图算法对Δ t 进行修正。虽然这些推荐值给设计带来了很大便利，但是某些情况下，所选K 值与实际值出入很大，为避免盲目烦琐的试差计算，可根据式（1）对 K 值估算。式（ 1）可分为三部分，对流传热热阻、污垢热阻和管壁导热热阻，其中污垢热阻和管壁导热热阻可查相关手册求得。由此，K 值估算最关键的部分就是对流传热系数 h 的估算。影响对流传热系数的因素主要有：1.流体的种类和相变化的情况液体、气体和蒸气的对流传热系数都不相同。牛顿型和非牛顿型流体的也有区别，这里只讨论牛顿型对流传热系数。流体有无相变化，对传热有不同的影响。2.流体的性质对 h 影响较大的流体物性有比热、导热系数、密度和粘度等。对同一种流体，这些物性又是温度的函数，而其中某些物性还和压强有关。3.流体的流动状态当流体呈湍流时，随着Re 数的增加，滞流内层的厚度减薄，故h 就增大。而当流体呈滞流时，流体在热流方向上基本没有混杂流动，故h 就较湍流时为小。4.流体流动的原因自然对流是由于流体内部存在温度差，因而各部分的流体密度不同，引起流体质点...
