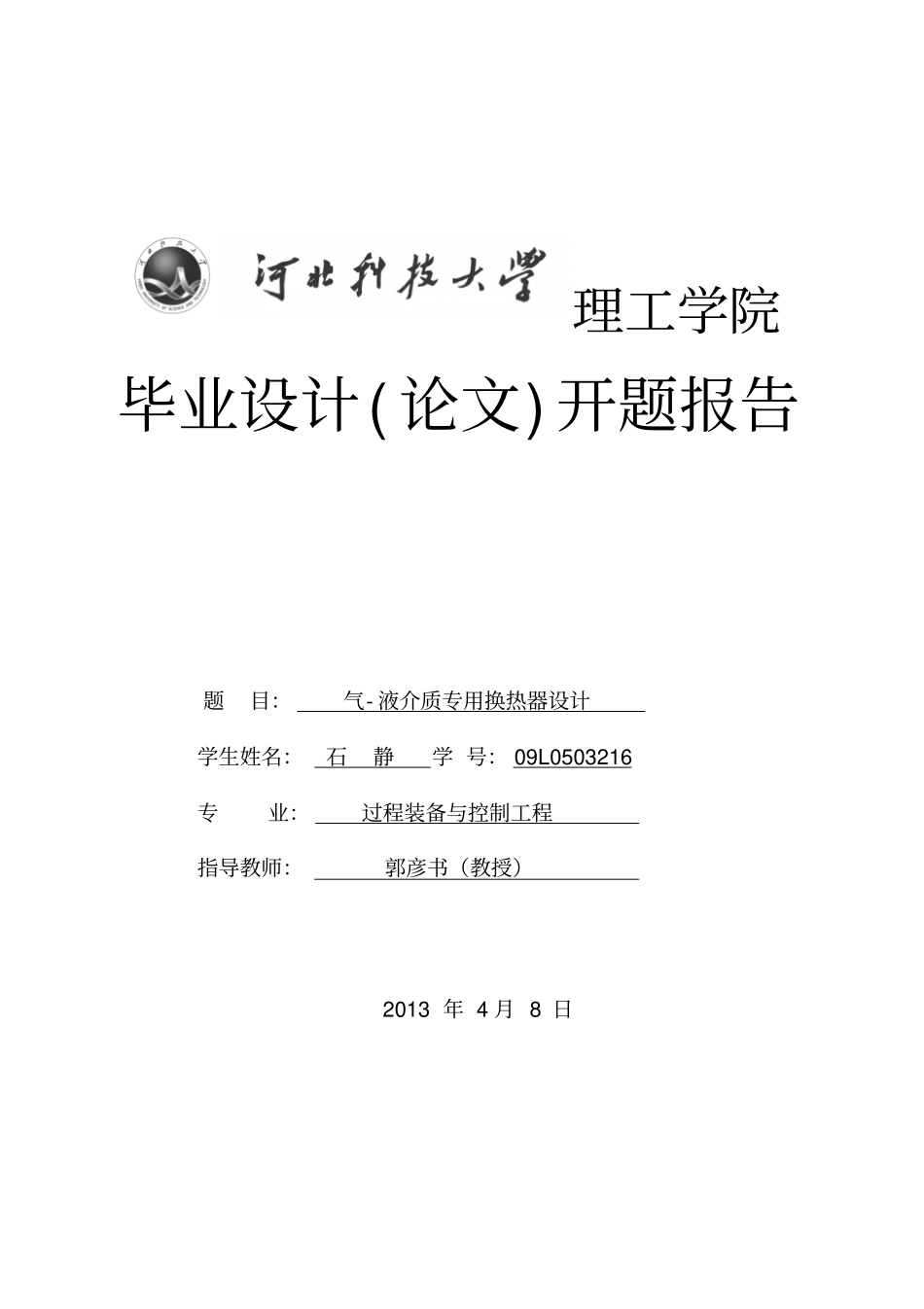

理工学院毕业设计( 论文) 开题报告题目：气- 液介质专用换热器设计学生姓名：石静学 号： 09L0503216专业：过程装备与控制工程指导教师：郭彦书（教授）2013 年 4 月 8 日毕业设计（论文）开题报告1 文献综述1.1 绪论换热设备是化工、炼油、动力、能源、冶金、食品、机械、建筑工业中普遍应用的典型设备。一般换热设备在化工、炼油装置中的建设费用比例达20%~50%因此无论从能源利用，还是从工业的投资来看，合理地选择和设计换热器，都具有重要意义。在各种换热器中，由于管壳式换热器具有单位体积内能够提供较大的传热面积、传热效果好、适应性强、操作弹性大、易制造、成本低、易于检修和清洗等特点，因此应用最广泛。管壳式换热器按结构特点分为固定管板式、U 型管式、浮头式、双重管式、填涵式和双管板等几种形式。不同的结构各有优缺点，适用于不同的场合。本文介绍的是板式换热器[1]。1.2 管壳式换热器的特点管壳式换热器是由一系列具有一定波纹形状的的金属片叠装而成的一种高效换热器。换热器的各板片之间形成许多小流通断面的流道，通过板片进行热量交换，它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多。板式换热器的广泛应用，加速了我国板式换热器行业的迅速发展，但我国板式换热器设计与发达国家之间仍存在着不小的差距。板式换热器是以波纹为传热面，在流道中布满网状触电，流体沿着板间狭窄弯曲、犹如迷宫式的通道流动，其速度大小和方向不断改变，形成强烈的湍流，从而破坏边界层，减少界面膜热阻，并使固体颗粒悬浮，不易沉积，有效地强化了传热， 因此，它比管壳式等其他类型换热器具有很多独特的优点。第一，传热系数高，由于换热器的特殊结构及组装方式，使介质在流经相邻两板片间的流道时，流动方向和流速不断变化，在低流速下，形成急剧湍流，强化换热；第二，温差小，由于板式换热器具有较高的传热系数及强烈的湍流，可使热交换器的一、二次流体温度十分接近，温差趋近1~3℃；第三，热损失小，由于板片边缘及密封垫暴露在大气中，所以热损失极小，一般为1%左右，不需采取保护措施。在相同换热面积情况下，板式换热器的热损失仅为管壳式换热器的五分之一，而重量则不到管壳式的一半； 第四，结构紧凑，换热板片由薄的不透钢板压制而成，板片间距一般为4mm，板片表面的波纹大大增加了有效换热面积，这样单位容积中可容纳很大的传热面积（每立方米体积可布置 250 ...
