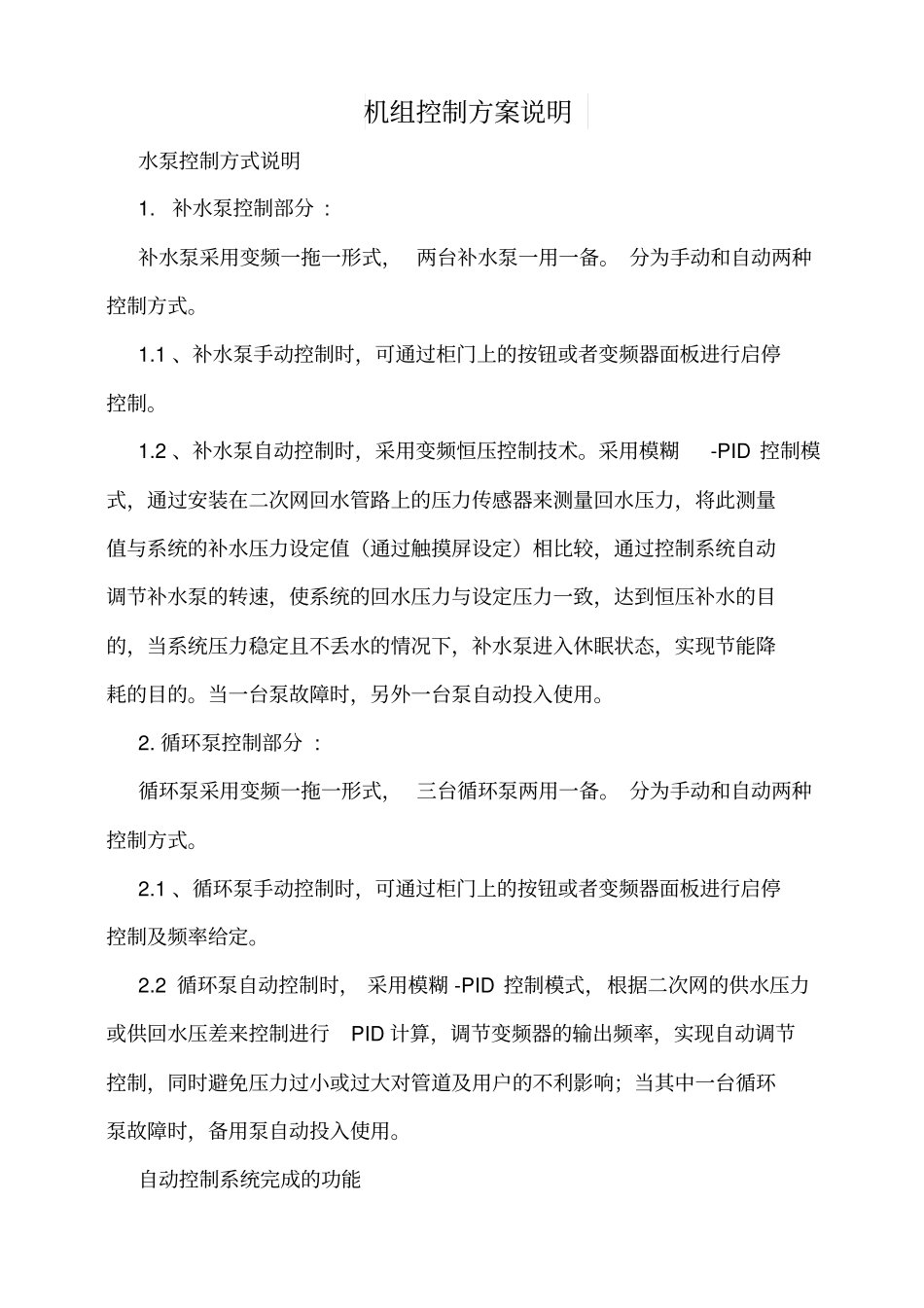

机组控制方案说明水泵控制方式说明1.补水泵控制部分 : 补水泵采用变频一拖一形式， 两台补水泵一用一备。 分为手动和自动两种控制方式。1.1 、补水泵手动控制时，可通过柜门上的按钮或者变频器面板进行启停控制。1.2 、补水泵自动控制时，采用变频恒压控制技术。采用模糊-PID 控制模式，通过安装在二次网回水管路上的压力传感器来测量回水压力，将此测量值与系统的补水压力设定值（通过触摸屏设定）相比较，通过控制系统自动调节补水泵的转速，使系统的回水压力与设定压力一致，达到恒压补水的目的，当系统压力稳定且不丢水的情况下，补水泵进入休眠状态，实现节能降耗的目的。当一台泵故障时，另外一台泵自动投入使用。2. 循环泵控制部分 : 循环泵采用变频一拖一形式， 三台循环泵两用一备。 分为手动和自动两种控制方式。2.1 、循环泵手动控制时，可通过柜门上的按钮或者变频器面板进行启停控制及频率给定。2.2 循环泵自动控制时， 采用模糊 -PID 控制模式，根据二次网的供水压力或供回水压差来控制进行PID 计算，调节变频器的输出频率，实现自动调节控制，同时避免压力过小或过大对管道及用户的不利影响；当其中一台循环泵故障时，备用泵自动投入使用。自动控制系统完成的功能能够对热网温度、 压力、流量、开关量等信号进行采集测量、 控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位等各个参数状态，进而对供热过程进行有效的监测和控制。在实际供热中按室外温度调节二次网供回水温度，实现气候补偿节能控制或分时分区节能控制，达到全网平衡、按需供热节约能源的目的。1、系统功能描述1.1 、数据采集主要完成供热管网的模拟量（如温度、压力、流量、电量、热量等）、状态量（如泵的状态、水位高低状态等） 、并完成相应的物理值的上下限标定、PID 运算、逻辑运算、参数的测量和显示，测量结果将传送到监控中心。① 压力：一次网供水压力、一次网回水压力、各供热机组的二次网供水压力、二次网回水压力。② 温度：室外温度、一次网供水温度、各机组的一次网回水温度、二次网供水温度、二次网回水温度等数据。③ 流量、热量：一次水瞬时流量、热量，累计流量、热量，补水瞬时流量、补水累计流量。④ 设备状态值：电动调节阀位置、循环泵变频器、补水泵频率反馈、电流反馈等。⑤ 运行状态：设备控制状态、故障状态等需显示、控制值。1.2 、设备控制① 泄水压力控制用于...
