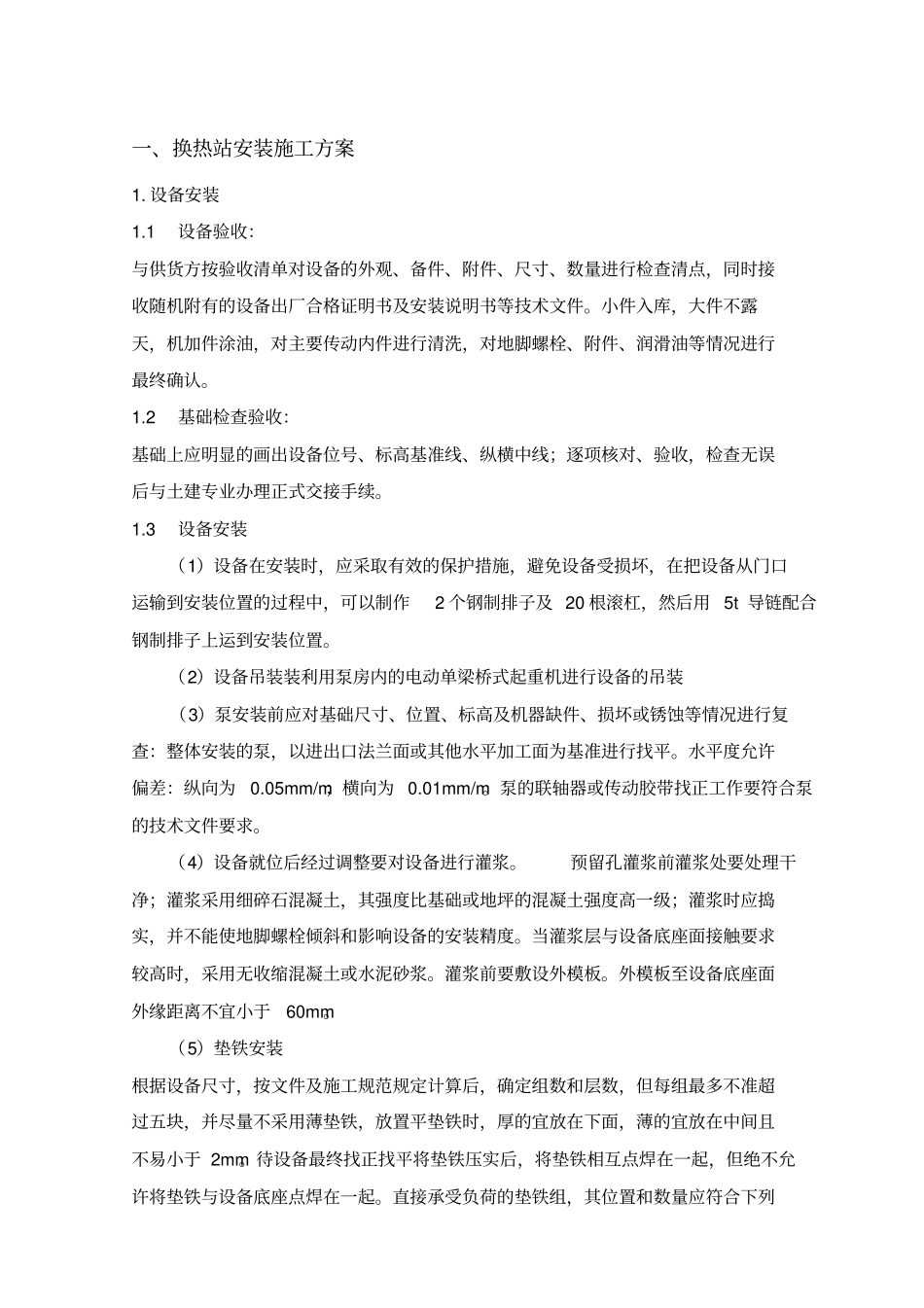

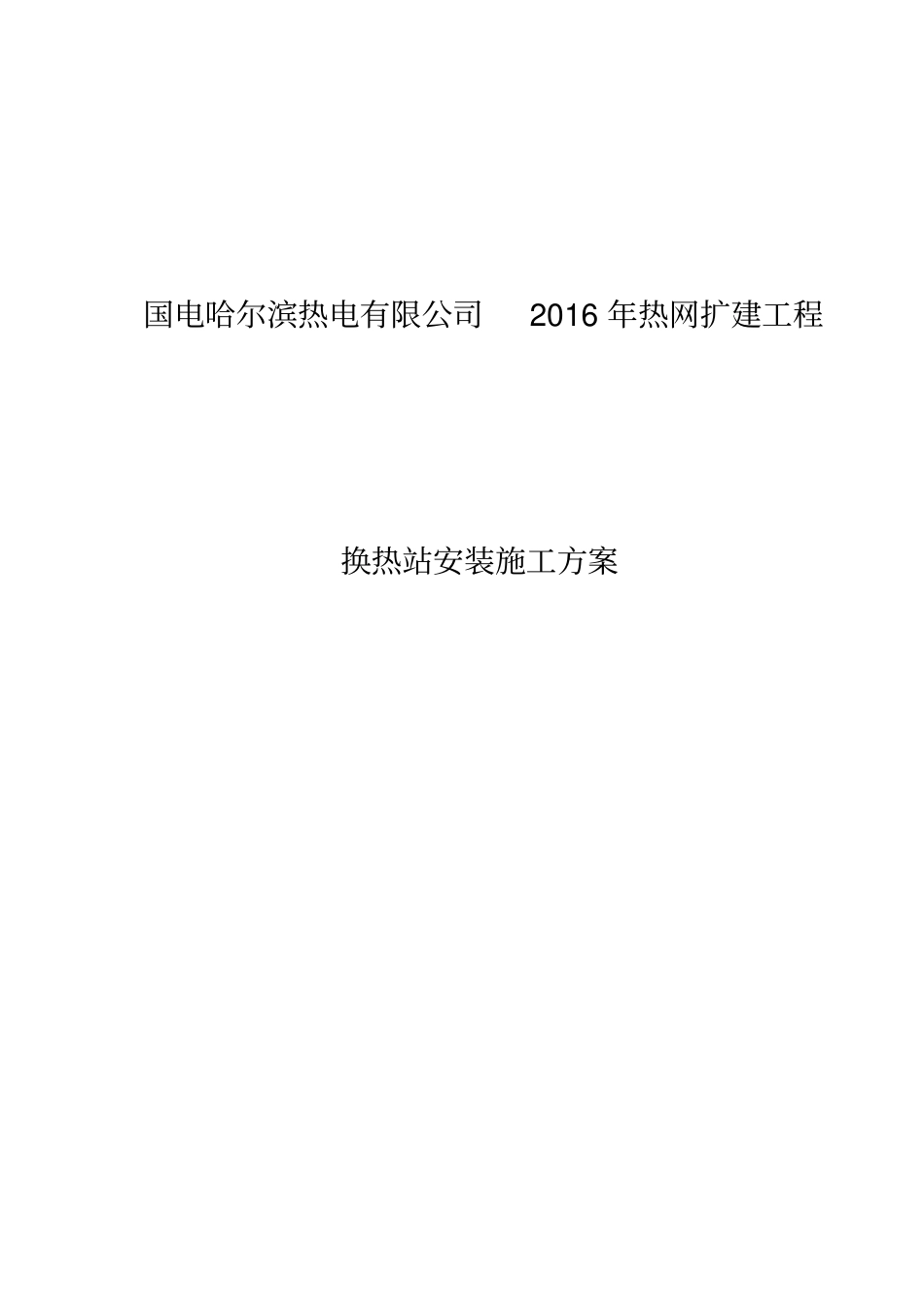

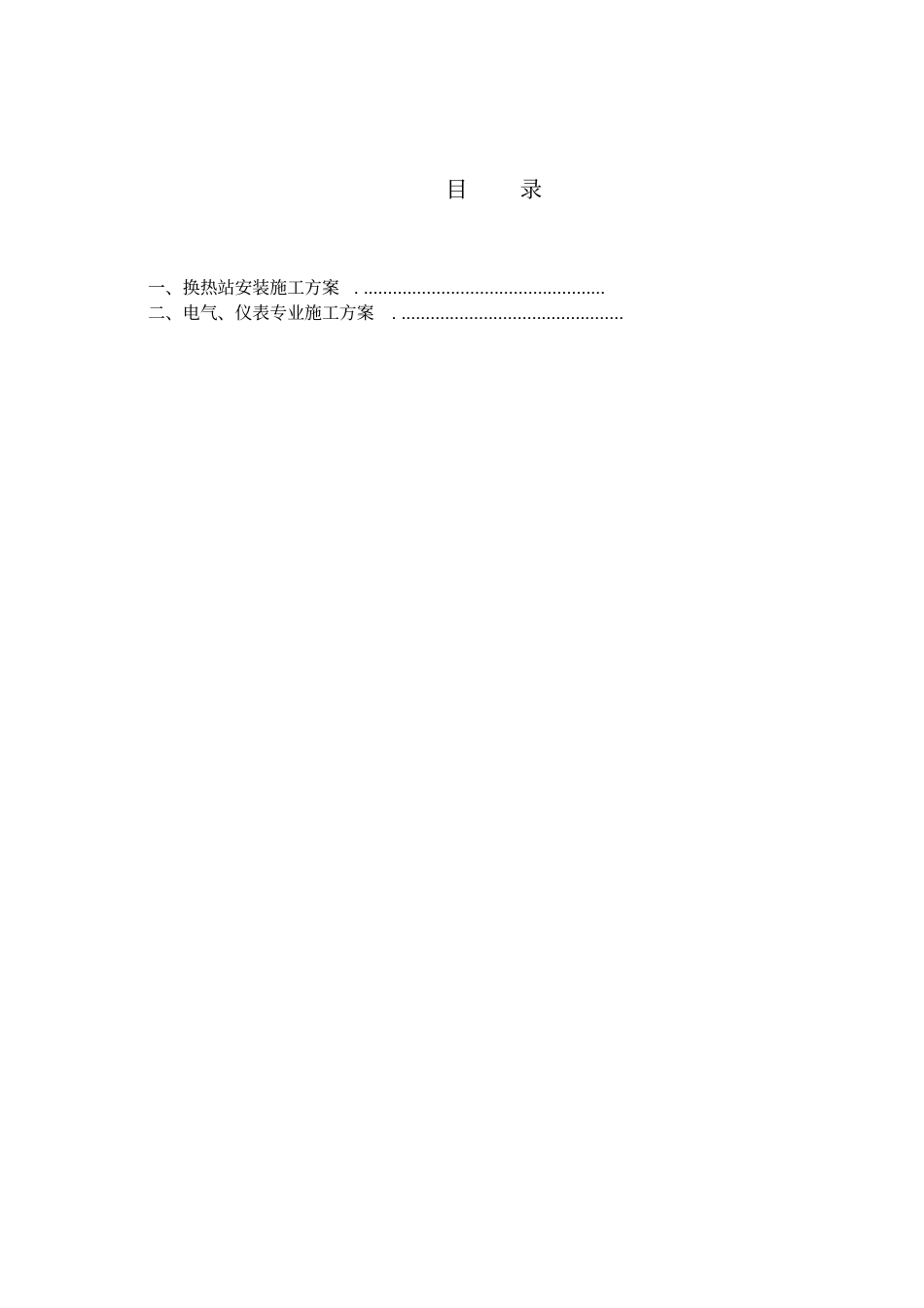

国电哈尔滨热电有限公司2016 年热网扩建工程换热站安装施工方案目录一、换热站安装施工方案. .................................................. 二、电气、仪表专业施工方案. .............................................. 一、换热站安装施工方案1. 设备安装1.1 设备验收：与供货方按验收清单对设备的外观、备件、附件、尺寸、数量进行检查清点，同时接收随机附有的设备出厂合格证明书及安装说明书等技术文件。小件入库，大件不露天，机加件涂油，对主要传动内件进行清洗，对地脚螺栓、附件、润滑油等情况进行最终确认。1.2 基础检查验收：基础上应明显的画出设备位号、标高基准线、纵横中线；逐项核对、验收，检查无误后与土建专业办理正式交接手续。1.3 设备安装（1）设备在安装时，应采取有效的保护措施，避免设备受损坏，在把设备从门口运输到安装位置的过程中，可以制作2 个钢制排子及 20 根滚杠，然后用 5t 导链配合钢制排子上运到安装位置。（2）设备吊装装利用泵房内的电动单梁桥式起重机进行设备的吊装（3）泵安装前应对基础尺寸、位置、标高及机器缺件、损坏或锈蚀等情况进行复查：整体安装的泵，以进出口法兰面或其他水平加工面为基准进行找平。水平度允许偏差：纵向为0.05mm/m；横向为 0.01mm/m。泵的联轴器或传动胶带找正工作要符合泵的技术文件要求。（4）设备就位后经过调整要对设备进行灌浆。预留孔灌浆前灌浆处要处理干净；灌浆采用细碎石混凝土，其强度比基础或地坪的混凝土强度高一级；灌浆时应捣实，并不能使地脚螺栓倾斜和影响设备的安装精度。当灌浆层与设备底座面接触要求较高时，采用无收缩混凝土或水泥砂浆。灌浆前要敷设外模板。外模板至设备底座面外缘距离不宜小于60mm。（5）垫铁安装根据设备尺寸，按文件及施工规范规定计算后，确定组数和层数，但每组最多不准超过五块，并尽量不采用薄垫铁，放置平垫铁时，厚的宜放在下面，薄的宜放在中间且不易小于 2mm。待设备最终找正找平将垫铁压实后，将垫铁相互点焊在一起，但绝不允许将垫铁与设备底座点焊在一起。直接承受负荷的垫铁组，其位置和数量应符合下列要求：每一个地脚螺栓附近至少应有一组垫铁，垫铁组应尽量靠近地脚螺栓；相邻两垫铁组的间距，视设备底座的刚性程度确定；一般为500mm-1000 mm；有加强筋的设备底座，垫铁组应在加强筋下面。垫铁找平时，应符合下列规定：A、斜垫铁成对使用，其搭接长度不小于全长的3/4 ，偏斜角度不超过3...
