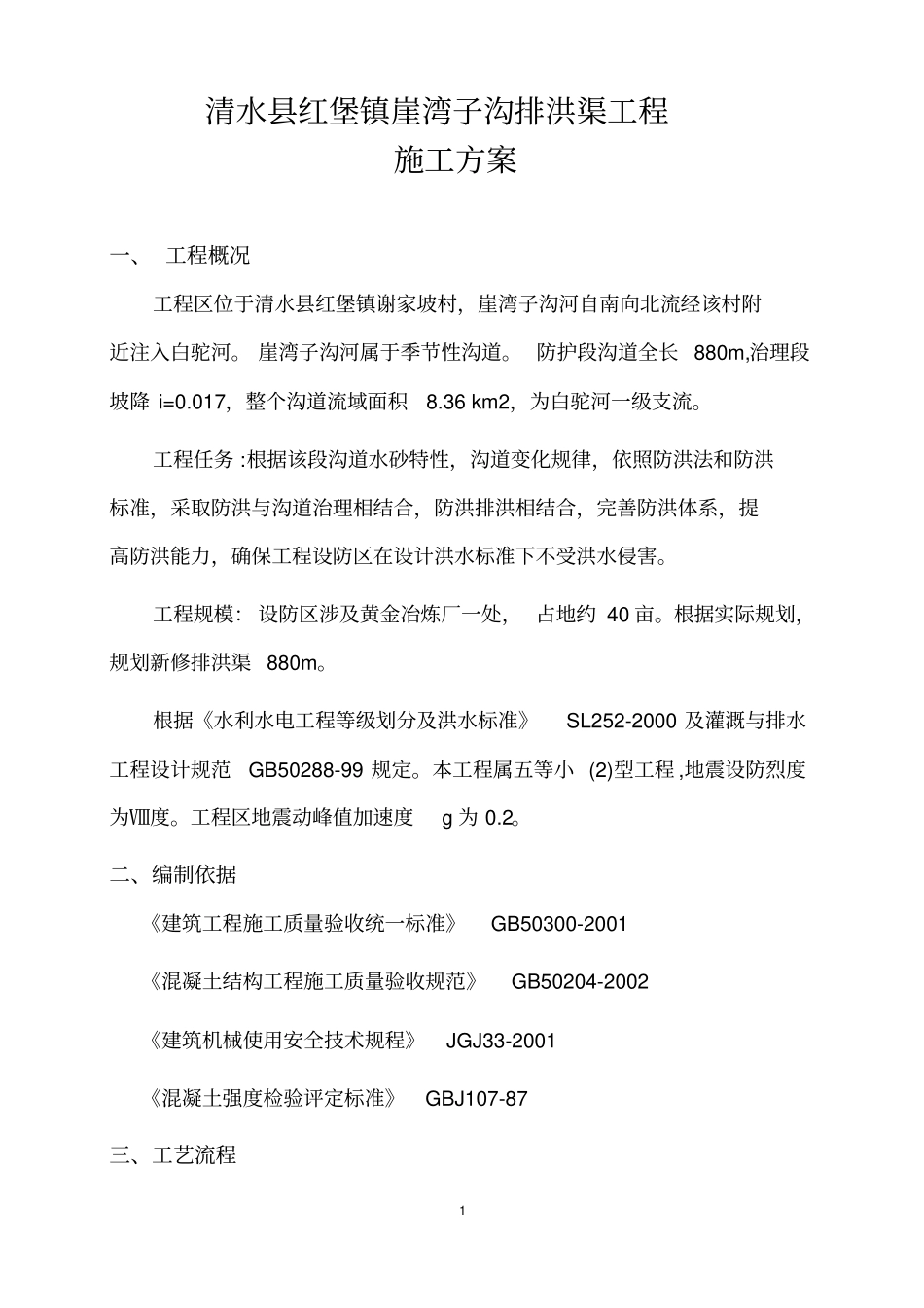

1 清水县红堡镇崖湾子沟排洪渠工程施工方案一、 工程概况工程区位于清水县红堡镇谢家坡村，崖湾子沟河自南向北流经该村附近注入白驼河。 崖湾子沟河属于季节性沟道。 防护段沟道全长 880m,治理段坡降 i=0.017，整个沟道流域面积8.36 km2，为白驼河一级支流。工程任务 :根据该段沟道水砂特性，沟道变化规律，依照防洪法和防洪标准，采取防洪与沟道治理相结合，防洪排洪相结合，完善防洪体系，提高防洪能力，确保工程设防区在设计洪水标准下不受洪水侵害。工程规模： 设防区涉及黄金冶炼厂一处， 占地约 40 亩。根据实际规划，规划新修排洪渠 880m。根据《水利水电工程等级划分及洪水标准》SL252-2000 及灌溉与排水工程设计规范GB50288-99 规定。本工程属五等小 (2)型工程 ,地震设防烈度为Ⅷ度。工程区地震动峰值加速度g 为 0.2。二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑机械使用安全技术规程》JGJ33-2001 《混凝土强度检验评定标准》GBJ107-87 三、工艺流程2 业主方交点→测量放线→沟槽土方开挖→沟底人工整平→验槽验线→排水渠垫层→排水渠模板安装、同时设置全断面止水→砼浇筑→模板拆除→表面压光→侧帮压光→弹性密封膏填充止水缝→修整养护→完成首先由业主单位交付控制点，然后由测量员根据业主所给控制点放出开挖线；由 2 台（型号 50）装载机和 1 台（型号 225）挖机将场地平整到设计沟顶标高位置；测量员随时控制开挖深度以及开挖放坡，沟底宽度，一次性开挖到沟底预留10 厘米，人工清底整平夯实沟底，用水平仪随时控制沟底标高。四、施工具体措施（一）模板安装支模一律采用钢模板。钢模板采用Q235 钢材制成，钢板厚度均采用4mm，长* 宽 2000*1500mm，主要由钢模板、连接件和支承件三部分组成。制作时，根据沟壁高度适当布对拉钢筋，在对应的钢模上钻眼，用于下步安装。立模时，首先将第一排钢模正对垫层上已放样好的构造物轮廓线立好，同时用水准仪调水平，接下来加高钢模板，钢模应错缝搭接。钢模在同一平面应保证平整，模板安装完后，对模型进行加固，加固时，用普通钢管以 0.5m 间距、两根一组竖向背在钢模后面，再在其后以0.5m 间距、两根一组的钢管横向背在后面，最后用对拉钢筋穿过钢模，两头用螺帽和u 型扣固定钢管。1、配板设计和支承系统的设计，应遵守以下规定：（1）要保证构件的形状尺寸及相互位置的正...
