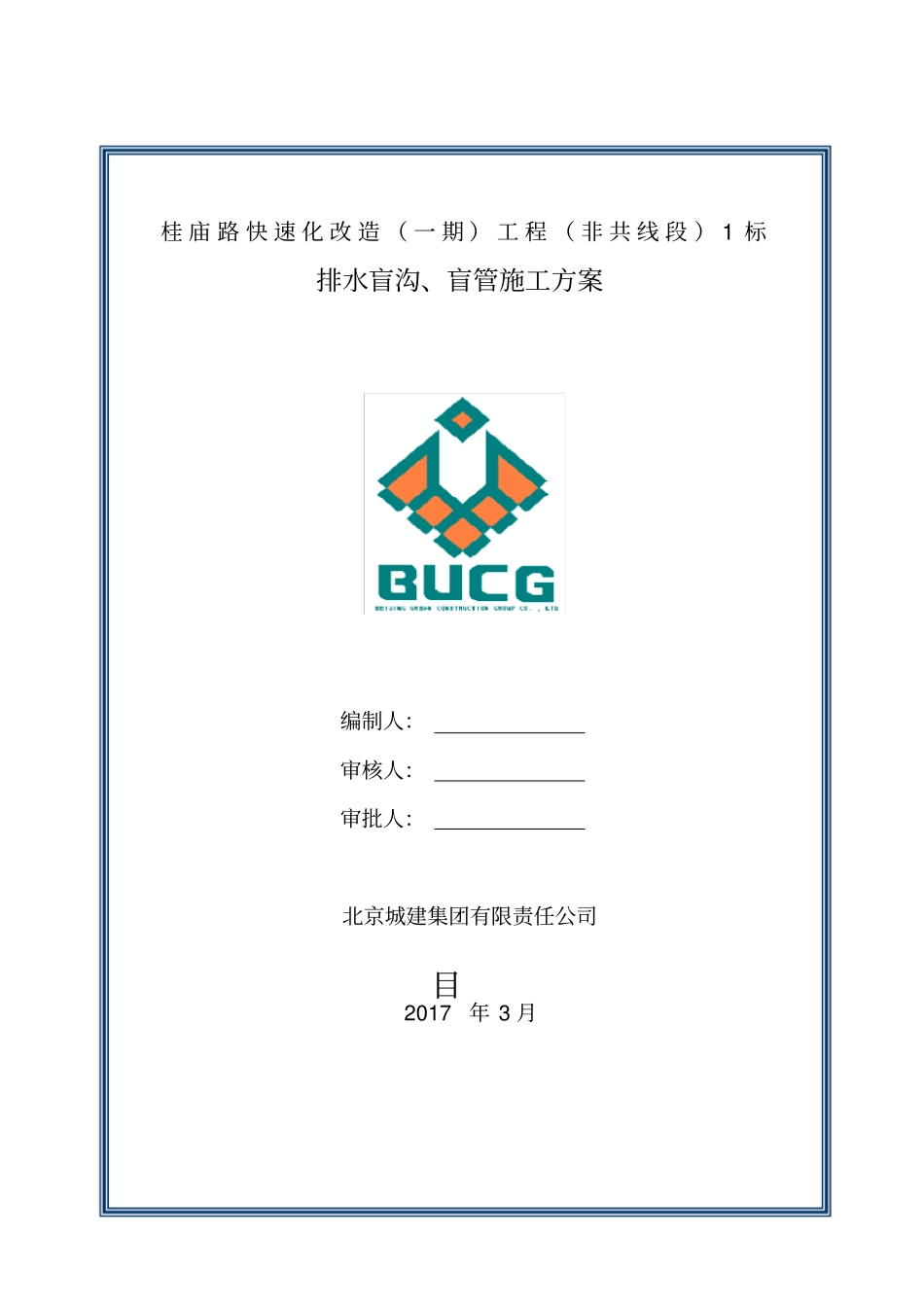

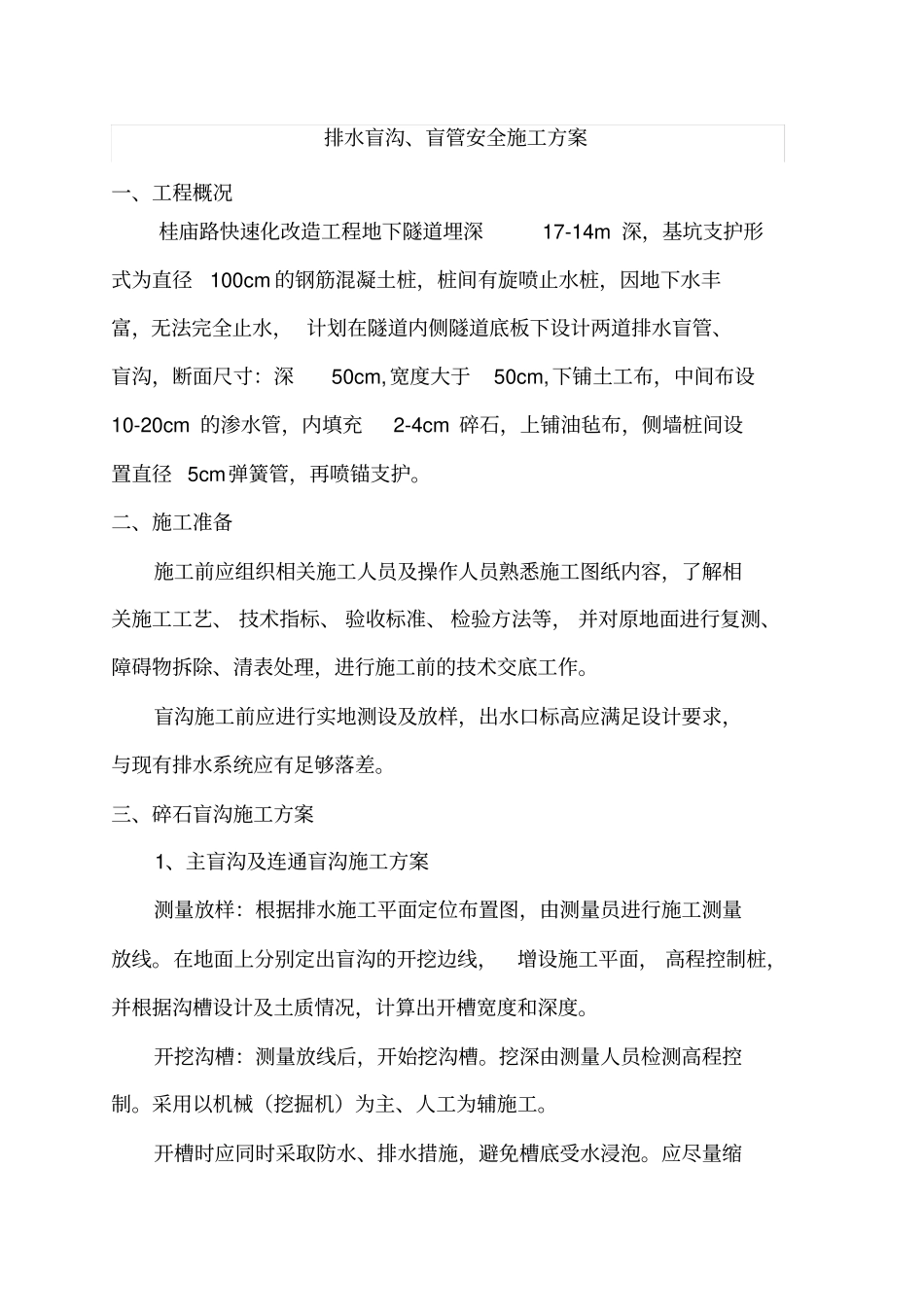

目桂 庙 路 快 速 化 改 造 （ 一 期 ） 工 程 （ 非 共 线 段 ） 1 标排水盲沟、盲管施工方案编制人：审核人：审批人：北京城建集团有限责任公司 2017年 3 月排水盲沟、盲管安全施工方案一、工程概况桂庙路快速化改造工程地下隧道埋深17-14m 深，基坑支护形式为直径100cm 的钢筋混凝土桩，桩间有旋喷止水桩，因地下水丰富，无法完全止水， 计划在隧道内侧隧道底板下设计两道排水盲管、盲沟，断面尺寸：深50cm,宽度大于50cm,下铺土工布，中间布设10-20cm 的渗水管，内填充2-4cm 碎石，上铺油毡布，侧墙桩间设置直径 5cm弹簧管，再喷锚支护。二、施工准备施工前应组织相关施工人员及操作人员熟悉施工图纸内容，了解相关施工工艺、 技术指标、 验收标准、 检验方法等， 并对原地面进行复测、障碍物拆除、清表处理，进行施工前的技术交底工作。盲沟施工前应进行实地测设及放样，出水口标高应满足设计要求，与现有排水系统应有足够落差。三、碎石盲沟施工方案1、主盲沟及连通盲沟施工方案测量放样：根据排水施工平面定位布置图，由测量员进行施工测量放线。在地面上分别定出盲沟的开挖边线，增设施工平面， 高程控制桩，并根据沟槽设计及土质情况，计算出开槽宽度和深度。开挖沟槽：测量放线后，开始挖沟槽。挖深由测量人员检测高程控制。采用以机械（挖掘机）为主、人工为辅施工。开槽时应同时采取防水、排水措施，避免槽底受水浸泡。应尽量缩短开槽的暴露时间。开槽后如不能立即进行下一道工序，应保留10—30cm的深度不挖， 待下道工序施工前整修为设计槽底高程，同时应预留厚 20cm 左右的一层用人工清挖。严禁扰动槽底，如发生超挖，应按设计要求进行回填。开槽过程中，要经常检查槽帮是否稳定，一经发现变形、裂缝或支撑走动，必须立即停止施工，进行处理。沟槽清理：沟槽开挖达到设计深度后，把多余的浮土清扫干净。敷设土工布：人工将土工布铺入沟内，铺放土工布时沟面上要留有一定的土工布卷边，以包裹碎石填料。土工布之间留30cm 搭接长度，以保证过滤效果。土工布敷设时采取适当的固定措施，防止碎石充填时移动土工布。土工布施工完毕，要加强成品保护；第一次充填碎石：选用2～4cm碎石填至沟槽中间位置。铺设软管：采用软式透水管（型号FH）外径 100-200mm，盲管铺设标高严格平面图标注标高进行。第二次充填碎石：用1～3cm 碎石填至满沟槽，盲沟顶部铺设防渗油毡材料，严禁垫层铺设过程中水泥浆下...
