排水管道及配件安装铸铁排水管技术交底VIP免费

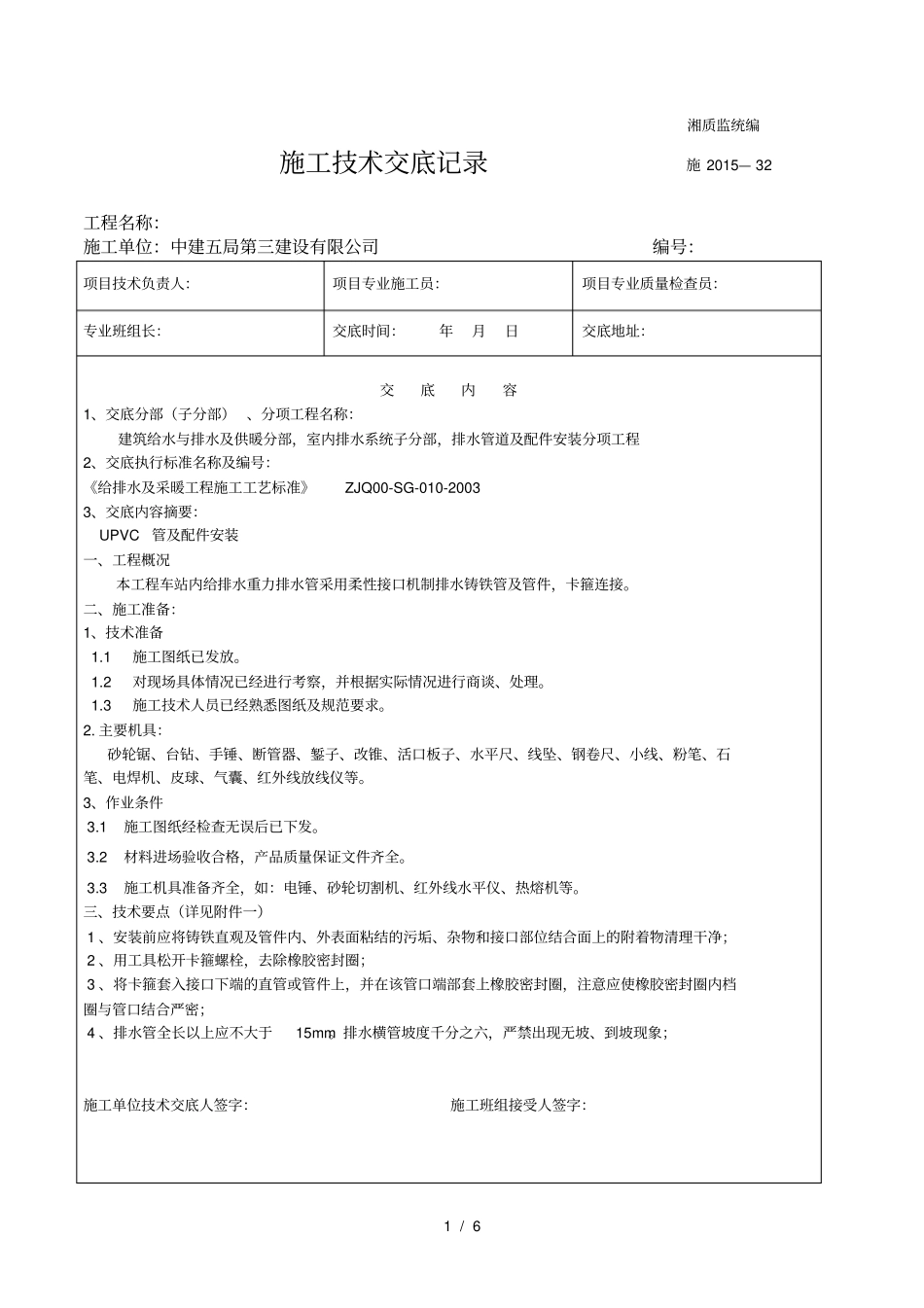

1 / 6 湘质监统编施工技术交底记录施 2015— 32工程名称：施工单位：中建五局第三建设有限公司编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：交底内容1、交底分部（子分部） 、分项工程名称：建筑给水与排水及供暖分部，室内排水系统子分部，排水管道及配件安装分项工程2、交底执行标准名称及编号：《给排水及采暖工程施工工艺标准》ZJQ00-SG-010-2003 3、交底内容摘要： UPVC管及配件安装一、工程概况本工程车站内给排水重力排水管采用柔性接口机制排水铸铁管及管件，卡箍连接。二、施工准备：1、技术准备 1.1 施工图纸已发放。 1.2 对现场具体情况已经进行考察，并根据实际情况进行商谈、处理。 1.3 施工技术人员已经熟悉图纸及规范要求。2. 主要机具：砂轮锯、台钻、手锤、断管器、錾子、改锥、活口板子、水平尺、线坠、钢卷尺、小线、粉笔、石笔、电焊机、皮球、气囊、红外线放线仪等。3、作业条件 3.1 施工图纸经检查无误后已下发。 3.2 材料进场验收合格，产品质量保证文件齐全。 3.3 施工机具准备齐全，如：电锤、砂轮切割机、红外线水平仪、热熔机等。三、技术要点（详见附件一） 1 、安装前应将铸铁直观及管件内、外表面粘结的污垢、杂物和接口部位结合面上的附着物清理干净； 2 、用工具松开卡箍螺栓，去除橡胶密封圈； 3 、将卡箍套入接口下端的直管或管件上，并在该管口端部套上橡胶密封圈，注意应使橡胶密封圈内档圈与管口结合严密； 4 、排水管全长以上应不大于15mm。排水横管坡度千分之六，严禁出现无坡、到坡现象；施工单位技术交底人签字：施工班组接受人签字：2 / 6 湘质监统编施工技术交底记录施 2015— 32工程名称：施工单位：中建五局第三建设有限公司编号：项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：交底内容 5 、卡箍式排水铸铁管立管底部与排水管端部连接，应采用两个45° 弯头，并在立管底部设置支墩或支架等固定措施； 6 、管道支吊架设置位置应正确，管卡与管道接触紧密，并不得损伤管道外表面。为避免不锈钢卡箍产生电化学腐蚀，卡箍接口排水铸铁管的支吊架不得设在卡箍部位。安装步骤及注意事项施工单位技术交底人签字：施工班组接受人签字：3 / 6 湘质监统编施工技术交底记录施 2015— 32工程名称：施工单位：中建五局第三建设有限公司编号：项目技术负责人：...
