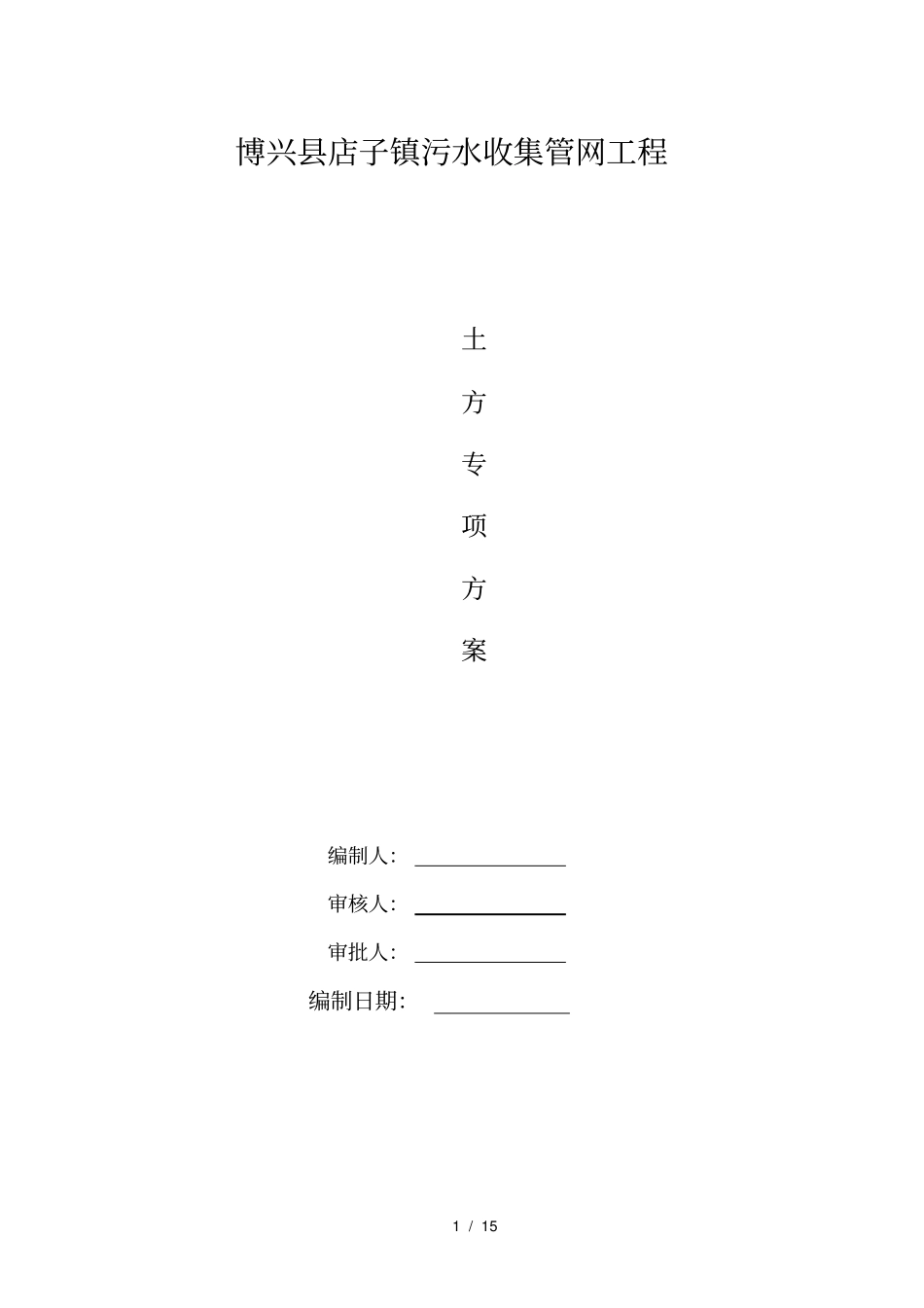

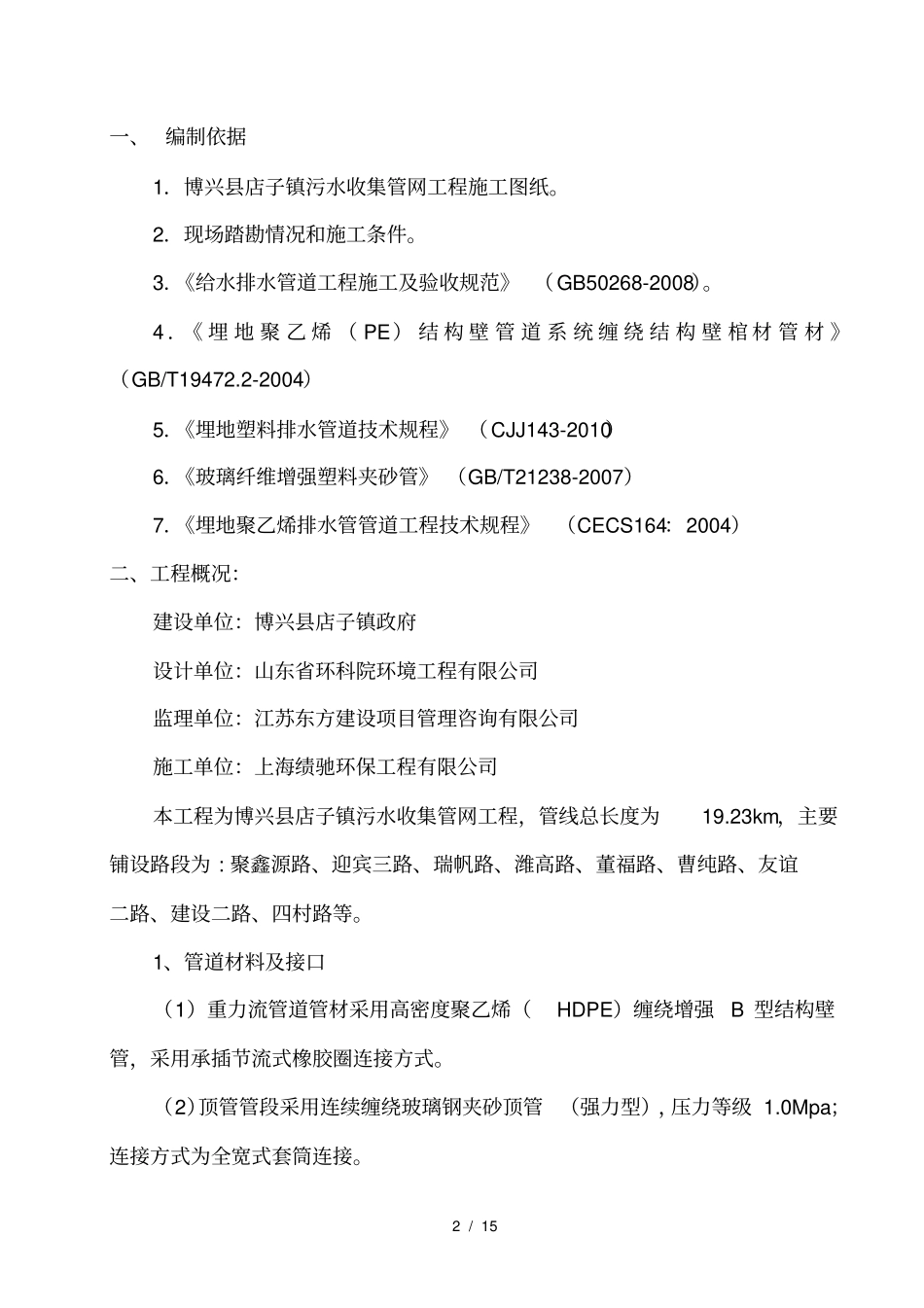

1 / 15 博兴县店子镇污水收集管网工程土方专项方案编制人：审核人：审批人：编制日期：2 / 15 一、 编制依据1．博兴县店子镇污水收集管网工程施工图纸。2．现场踏勘情况和施工条件。3．《给水排水管道工程施工及验收规范》 （GB50268-2008）。4 ．《 埋 地 聚 乙 烯 （ PE） 结 构 壁 管 道 系 统 缠 绕 结 构 壁 棺 材 管 材 》（GB/T19472.2-2004）5．《埋地塑料排水管道技术规程》 （CJJ143-2010）6．《玻璃纤维增强塑料夹砂管》 （GB/T21238-2007）7．《埋地聚乙烯排水管管道工程技术规程》 （CECS164：2004）二、工程概况：建设单位：博兴县店子镇政府设计单位：山东省环科院环境工程有限公司监理单位：江苏东方建设项目管理咨询有限公司施工单位：上海绩驰环保工程有限公司本工程为博兴县店子镇污水收集管网工程，管线总长度为19.23km，主要铺设路段为 : 聚鑫源路、迎宾三路、瑞帆路、潍高路、董福路、曹纯路、友谊二路、建设二路、四村路等。1、管道材料及接口（1）重力流管道管材采用高密度聚乙烯（HDPE）缠绕增强B 型结构壁管，采用承插节流式橡胶圈连接方式。（2）顶管管段采用连续缠绕玻璃钢夹砂顶管（强力型），压力等级 1.0Mpa；连接方式为全宽式套筒连接。3 / 15 2、管道基础（1）高密度聚乙烯 （HDPE）缠绕增强 B 型结构壁管采用 20cm 厚碎石（砾石砂）垫层基础。3、检查井（1）高密度聚乙烯（ HDPE）缠绕增强 B 型结构壁管埋深小于4m 时，采用 HDPE 注塑一体型检查井，管井连接采用承插节流式连接；埋深大于4m时，采用钢筋混凝土检查井；连接钢混套管的检查井，采用钢筋混凝土结构；在迎宾三路、潍高路沟渠内设置的检查井，采用钢筋混凝土检查井。二、 施工方案（一）现场情况及施工准备（1）熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核： 图纸有关缺漏错误、 设计图的图号、 张数与标准有无矛盾， 位置管线与纵断高程是否相等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作； 实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置， 以便施工前及时做出工程变更及各种处理方案。（3）收集已建污水管预留管位置、高程。（4）建立测量控制网， 为达到施工中的管线位置、 管道高程符合设计要求，应在施工...
