排风空调系统施工方案VIP免费

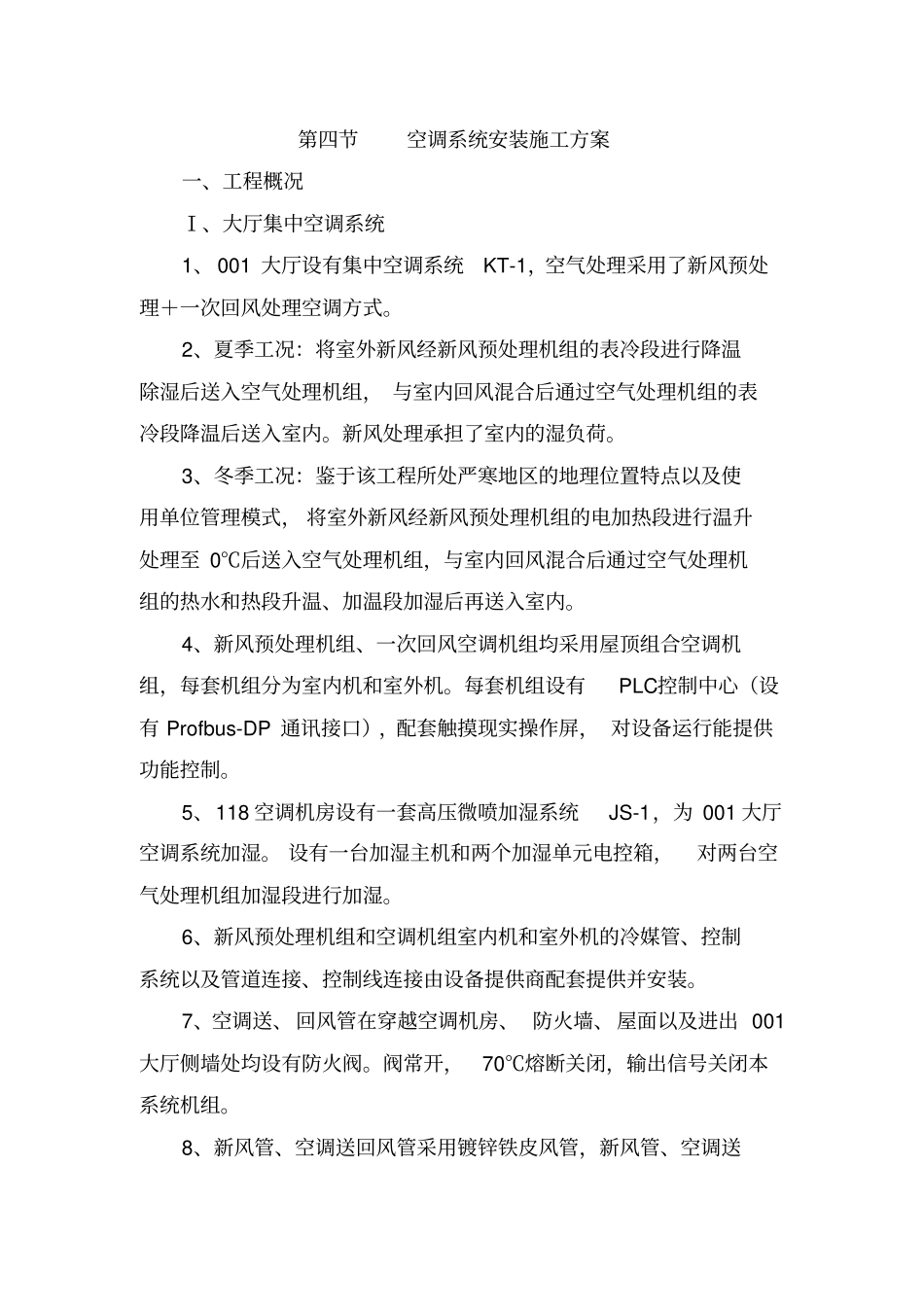

排风空调系统施工方案_第1页
1/28

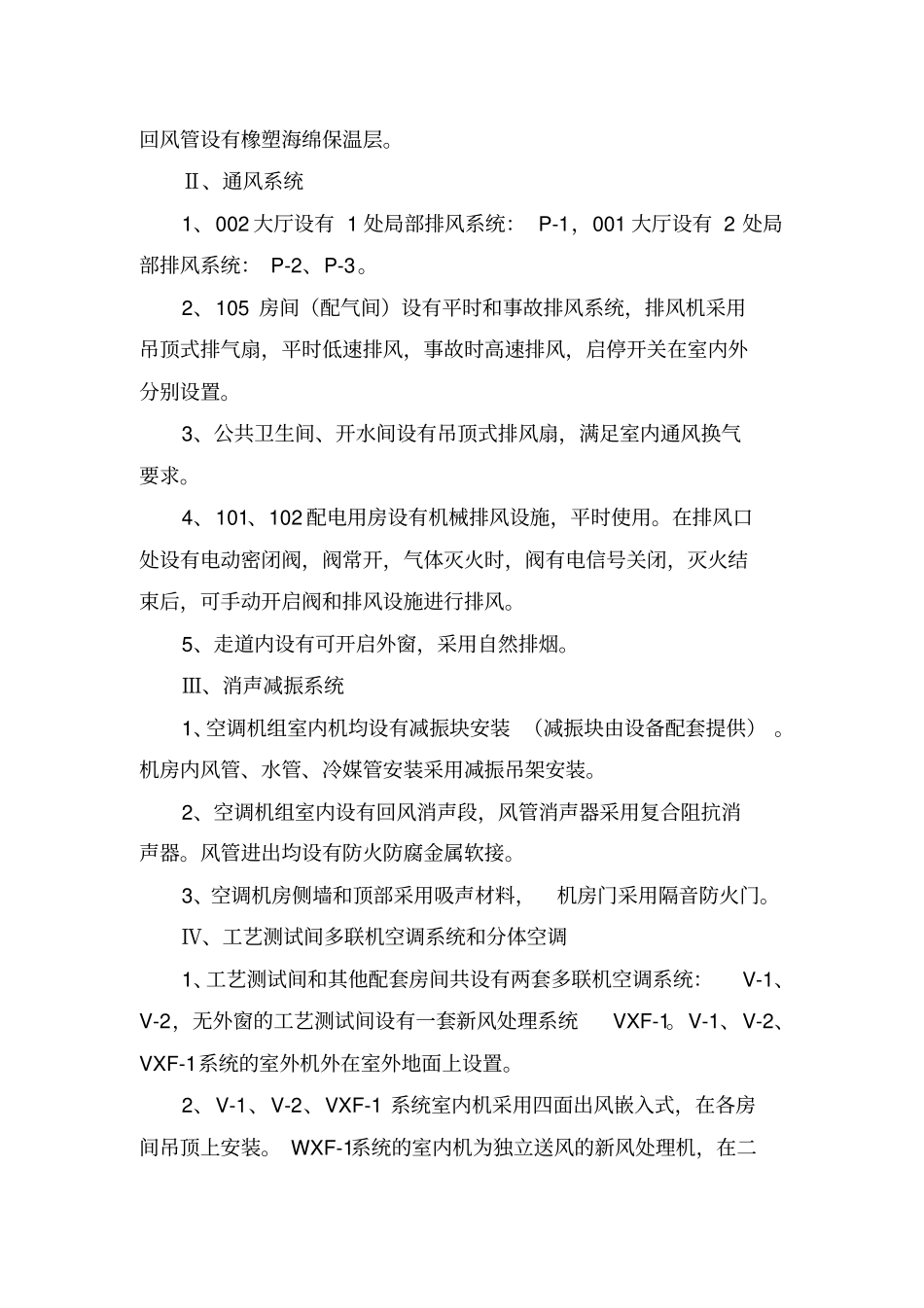

排风空调系统施工方案_第2页
2/28

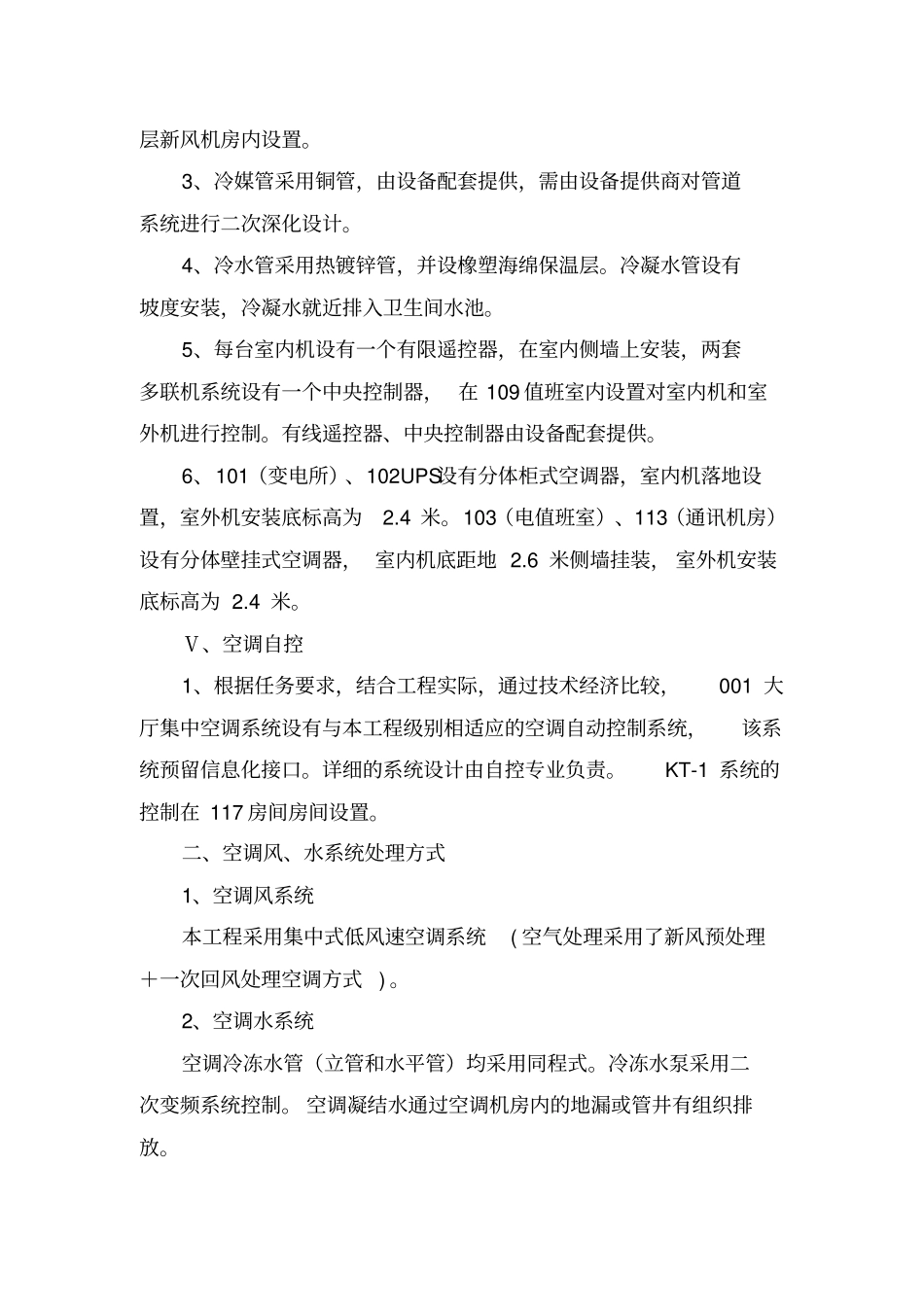

排风空调系统施工方案_第3页
3/28
第四节空调系统安装施工方案一、工程概况Ⅰ、大厅集中空调系统1、 001 大厅设有集中空调系统KT-1,空气处理采用了新风预处理+一次回风处理空调方式。2、夏季工况:将室外新风经新风预处理机组的表冷段进行降温除湿后送入空气处理机组, 与室内回风混合后通过空气处理机组的表冷段降温后送入室内。新风处理承担了室内的湿负荷。3、冬季工况:鉴于该工程所处严寒地区的地理位置特点以及使用单位管理模式, 将室外新风经新风预处理机组的电加热段进行温升处理至 0℃后送入空气处理机组,与室内回风混合后通过空气处理机组的热水和热段升温、加温段加湿后再送入室内。4、新风预处理机组、一次回风空调机组均采用屋顶组合空调机组,每套机组分为室内机和室外机。每套机组设有PLC控制中心(设有 Profbus-DP 通讯接口),配套触摸现实操作屏, 对设备运行能提供功能控制。5、118 空调机房设有一套高压微喷加湿系统JS-1,为 001 大厅空调系统加湿。 设有一台加湿主机和两个加湿单元电控箱,对两台空气处理机组加湿段进行加湿。6、新风预处理机组和空调机组室内机和室外机的冷媒管、控制系统以及管道连接、控制线连接由设备提供商配套提供并安装。7、空调送、回风管在穿越空调机房、 防火墙、屋面以及进出 001大厅侧墙处均设有防火阀。阀常开,70℃熔断关闭,输出信号关闭本系统机组。8、新风管、空调送回风管采用镀锌铁皮风管,新风管、空调送回风管设有橡塑海绵保温层。Ⅱ、通风系统1、002 大厅设有 1 处局部排风系统: P-1,001 大厅设有 2 处局部排风系统: P-2、P-3。2、105 房间(配气间)设有平时和事故排风系统,排风机采用吊顶式排气扇,平时低速排风,事故时高速排风,启停开关在室内外分别设置。3、公共卫生间、开水间设有吊顶式排风扇,满足室内通风换气要求。4、101、102 配电用房设有机械排风设施,平时使用。在排风口处设有电动密闭阀,阀常开,气体灭火时,阀有电信号关闭,灭火结束后,可手动开启阀和排风设施进行排风。5、走道内设有可开启外窗,采用自然排烟。Ⅲ、消声减振系统1、空调机组室内机均设有减振块安装 (减振块由设备配套提供) 。机房内风管、水管、冷媒管安装采用减振吊架安装。2、空调机组室内设有回风消声段,风管消声器采用复合阻抗消声器。风管进出均设有防火防腐金属软接。3、空调机房侧墙和顶部采用吸声材料,机房门采用隔音防火门。Ⅳ、工艺测试间多联机空调系统和分体空调1、工艺测试间...
