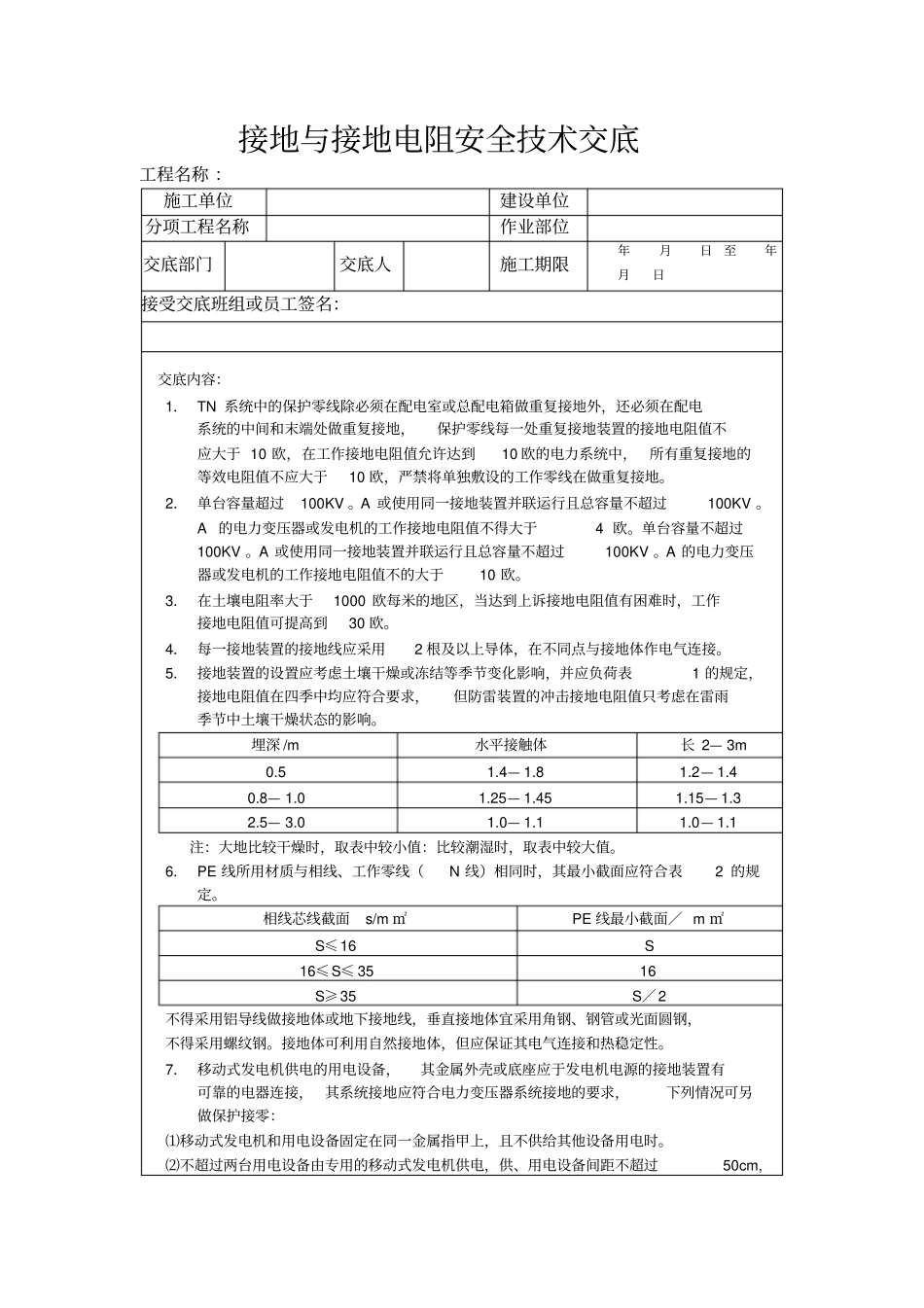

接地与接地电阻安全技术交底工程名称 ：施工单位建设单位分项工程名称作业部位交底部门交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：1． TN 系统中的保护零线除必须在配电室或总配电箱做重复接地外，还必须在配电系统的中间和末端处做重复接地，保护零线每一处重复接地装置的接地电阻值不应大于 10 欧，在工作接地电阻值允许达到10 欧的电力系统中，所有重复接地的等效电阻值不应大于10 欧，严禁将单独敷设的工作零线在做重复接地。2． 单台容量超过100KV 。A 或使用同一接地装置并联运行且总容量不超过100KV 。A 的电力变压器或发电机的工作接地电阻值不得大于4 欧。单台容量不超过100KV 。A 或使用同一接地装置并联运行且总容量不超过100KV 。A 的电力变压器或发电机的工作接地电阻值不的大于10 欧。3． 在土壤电阻率大于1000 欧每米的地区，当达到上诉接地电阻值有困难时，工作接地电阻值可提高到30 欧。4． 每一接地装置的接地线应采用2 根及以上导体，在不同点与接地体作电气连接。5． 接地装置的设置应考虑土壤干燥或冻结等季节变化影响，并应负荷表1 的规定，接地电阻值在四季中均应符合要求，但防雷装置的冲击接地电阻值只考虑在雷雨季节中土壤干燥状态的影响。埋深 /m 水平接触体长 2— 3m 0.5 1.4— 1.8 1.2— 1.4 0.8— 1.0 1.25— 1.45 1.15— 1.3 2.5— 3.0 1.0— 1.1 1.0— 1.1 注：大地比较干燥时，取表中较小值：比较潮湿时，取表中较大值。6． PE 线所用材质与相线、工作零线（N 线）相同时，其最小截面应符合表2 的规定。相线芯线截面s/m ㎡PE 线最小截面／ m ㎡S≤16 S 16≤S≤ 35 16 S≥35 S／2 不得采用铝导线做接地体或地下接地线，垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。接地体可利用自然接地体，但应保证其电气连接和热稳定性。7． 移动式发电机供电的用电设备，其金属外壳或底座应于发电机电源的接地装置有可靠的电器连接， 其系统接地应符合电力变压器系统接地的要求，下列情况可另做保护接零：⑴移动式发电机和用电设备固定在同一金属指甲上，且不供给其他设备用电时。⑵不超过两台用电设备由专用的移动式发电机供电，供、用电设备间距不超过50cm,且供、用电设备的金属外壳之间有可靠的电器连接时。补充作业指导内容：
