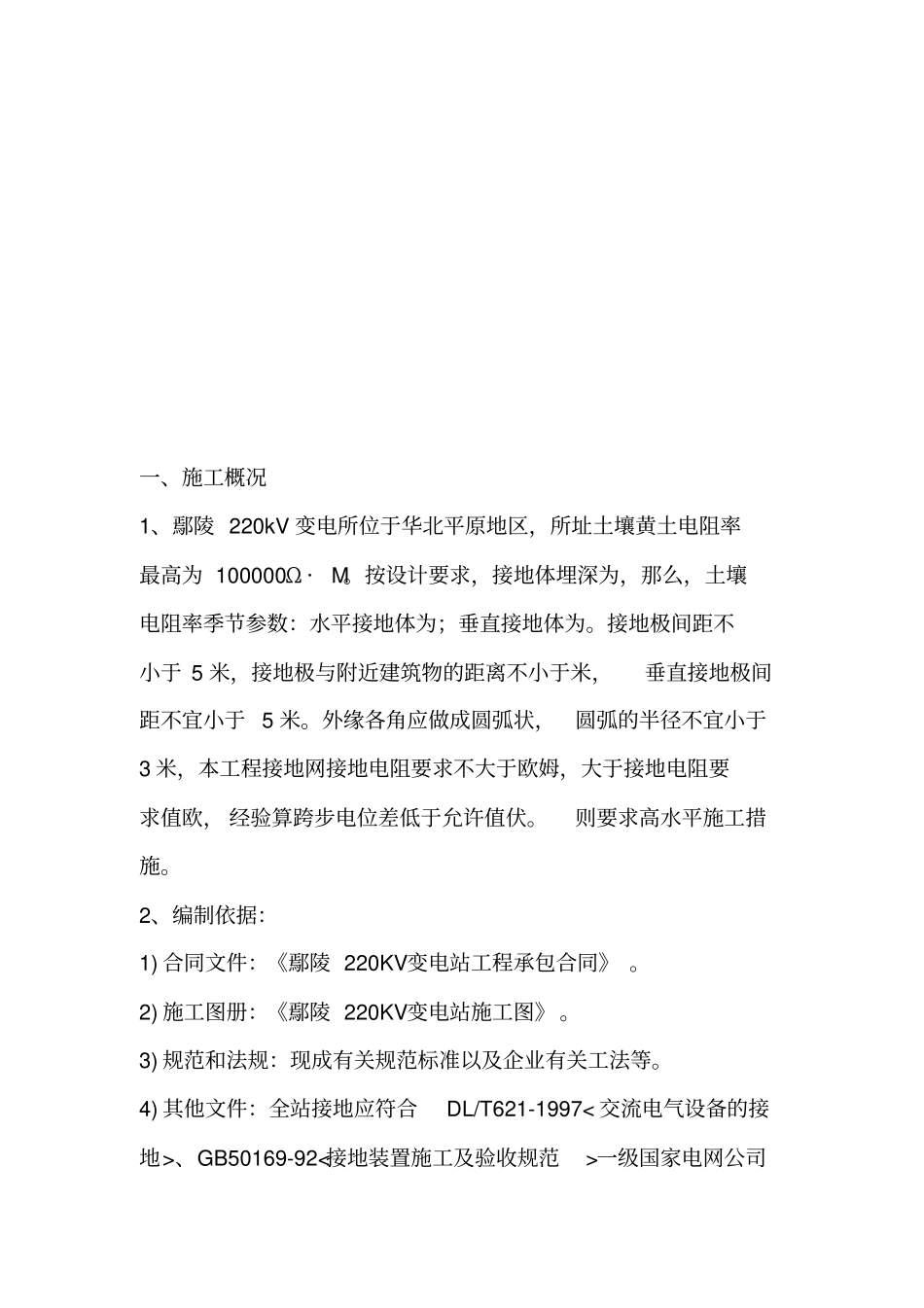

目录一、施工概况---------------------------------------------2二、施工准备---------------------------------------------3三、施工工序---------------------------------------------4四、施工依据---------------------------------------------11五、技术要求---------------------------------------------11六、质量保证措施---------------------------------------14七、安全文明施工---------------------------------------18一、施工概况1、鄢陵 220kV 变电所位于华北平原地区，所址土壤黄土电阻率最高为 100000Ω ·M。按设计要求，接地体埋深为，那么，土壤电阻率季节参数：水平接地体为；垂直接地体为。接地极间距不小于 5 米，接地极与附近建筑物的距离不小于米，垂直接地极间距不宜小于 5 米。外缘各角应做成圆弧状，圆弧的半径不宜小于3 米，本工程接地网接地电阻要求不大于欧姆，大于接地电阻要求值欧， 经验算跨步电位差低于允许值伏。则要求高水平施工措施。2、编制依据：1) 合同文件：《鄢陵 220KV变电站工程承包合同》 。2) 施工图册：《鄢陵 220KV变电站施工图》 。3) 规范和法规：现成有关规范标准以及企业有关工法等。4) 其他文件：全站接地应符合DL/T621-1997< 交流电气设备的接地>、GB50169-92<接地装置施工及验收规范>一级国家电网公司《输变电工程建设标准强制性条文》的规定。3、编制目的：为本工程施工组织提供完整的纲领性文件，用以指导土建部分接地工程的管理、 确保优质、高速、安全文明地完成建设任务。4、编制原则 ：我公司组织精干的工程技术和管理人员，对工程所在现场认真勘察的基础上，对施工组织设计原则、内容、措施进行充分的研究和论证。二、施工准备1. 本工程的主要材料为镀锌扁钢，镀锌角钢，扁铜，电焊条等。序号名称型号及规范单位数量备注1镀锌扁钢-60 ×7m67102镀锌角钢∠50×50×5 L=根2403电焊条E43，Φkg504电焊条E43，Φkg2005镀锌螺栓带帽（一弹垫两平垫）M10*40kg1002. 加强材料进货检验， 确保材质证明及合格证齐全，并征得现场监理认可。3. 主要工机具液压油泵单、三极各一台，液压切断机一台，液压折弯机一台，液压冲孔机一台，电焊机4 台。4. 人员组织、配备负责人： 1 人焊工： 3 人民工：若干三、施工工序1、站区接地施工工序为：敷设过路扁铁 - 敷设过路钢管 - 敷设均压带 - 开挖水平接地沟- 敷设接地极 - 焊接水平接地 - 防腐...
