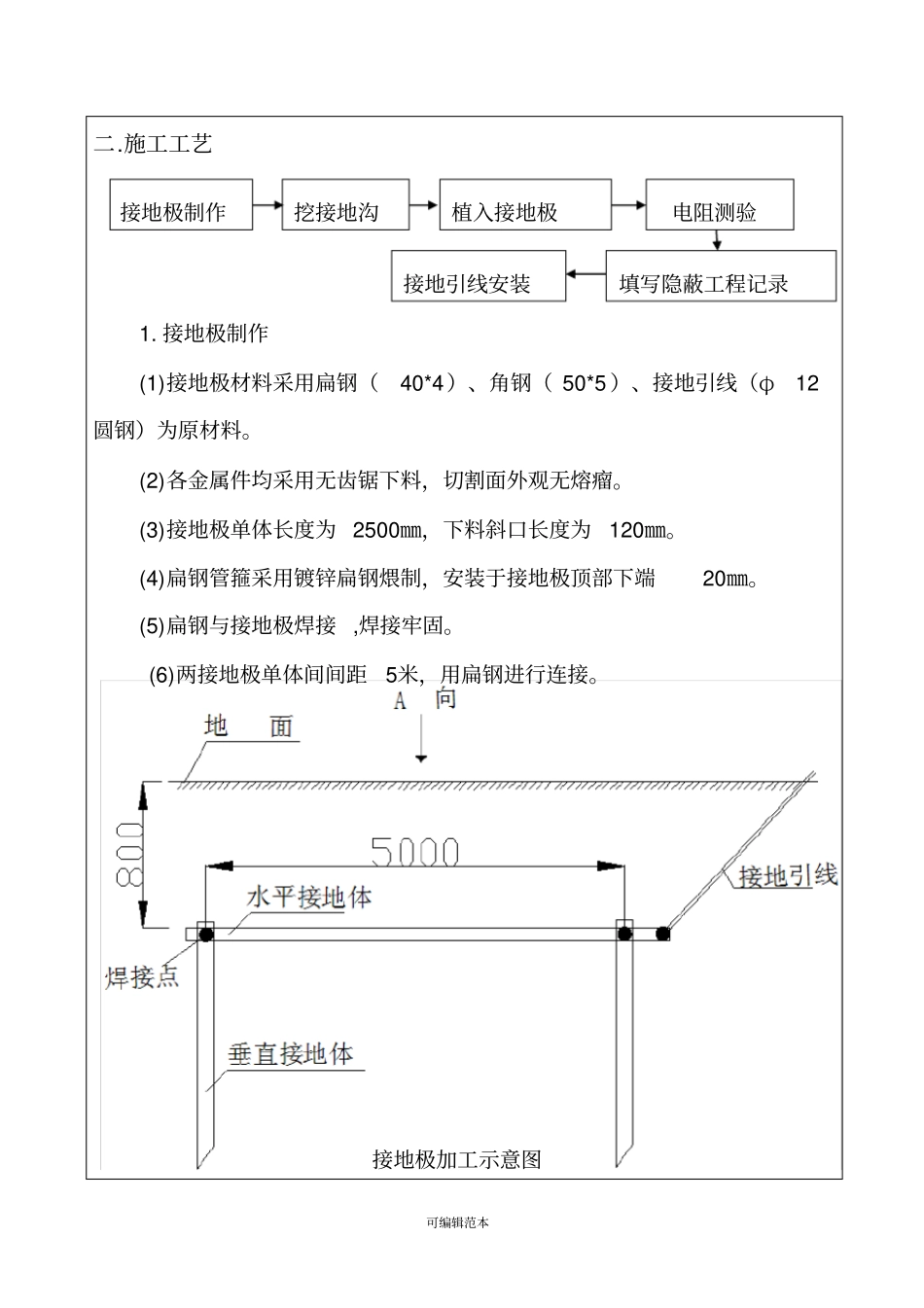

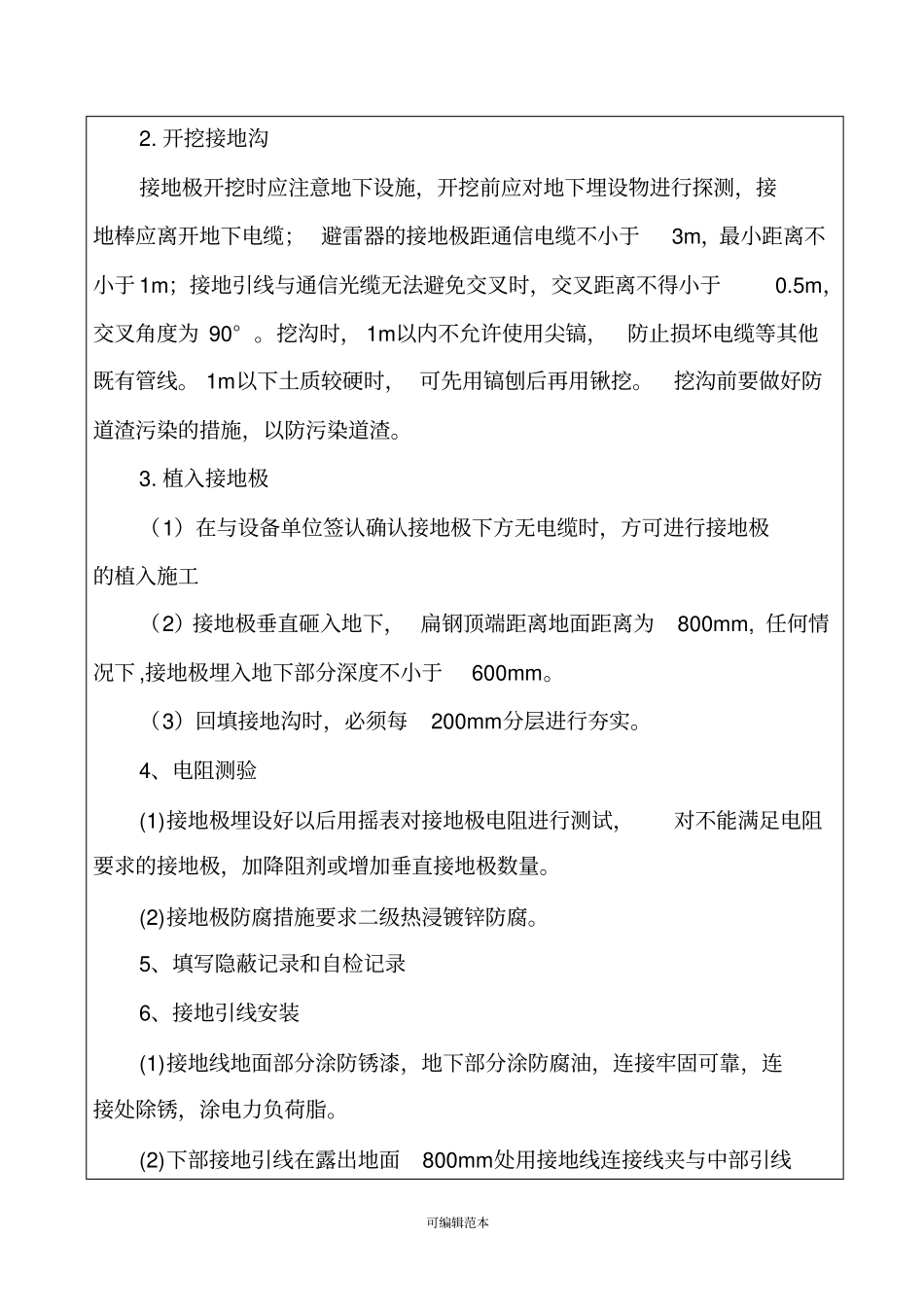

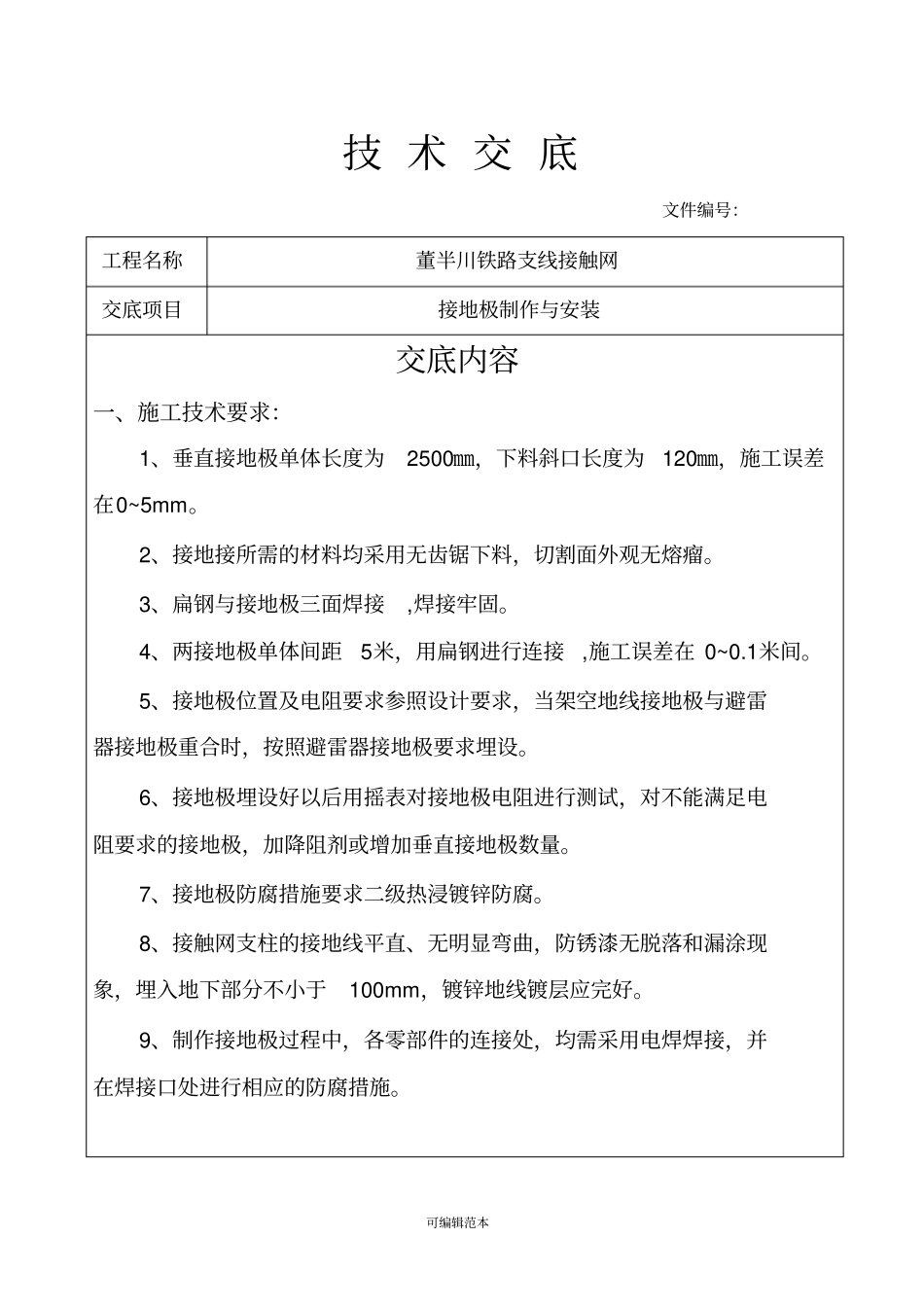

可编辑范本技 术 交 底文件编号：工程名称董半川铁路支线接触网交底项目接地极制作与安装交底内容一、施工技术要求：1、垂直接地极单体长度为2500㎜，下料斜口长度为120㎜，施工误差在0~5mm。2、接地接所需的材料均采用无齿锯下料，切割面外观无熔瘤。3、扁钢与接地极三面焊接,焊接牢固。4、两接地极单体间距5米，用扁钢进行连接,施工误差在 0~0.1米间。5、接地极位置及电阻要求参照设计要求，当架空地线接地极与避雷器接地极重合时，按照避雷器接地极要求埋设。6、接地极埋设好以后用摇表对接地极电阻进行测试，对不能满足电阻要求的接地极，加降阻剂或增加垂直接地极数量。7、接地极防腐措施要求二级热浸镀锌防腐。8、接触网支柱的接地线平直、无明显弯曲，防锈漆无脱落和漏涂现象，埋入地下部分不小于100mm，镀锌地线镀层应完好。9、制作接地极过程中，各零部件的连接处，均需采用电焊焊接，并在焊接口处进行相应的防腐措施。可编辑范本二.施工工艺1. 接地极制作(1)接地极材料采用扁钢（40*4）、角钢（ 50*5 ）、接地引线（φ12圆钢）为原材料。(2)各金属件均采用无齿锯下料，切割面外观无熔瘤。(3)接地极单体长度为 2500㎜，下料斜口长度为120㎜。(4)扁钢管箍采用镀锌扁钢煨制，安装于接地极顶部下端20㎜。(5)扁钢与接地极焊接 ,焊接牢固。(6)两接地极单体间间距5米，用扁钢进行连接。接地极加工示意图接地极制作挖接地沟植入接地极电阻测验填写隐蔽工程记录接地引线安装可编辑范本2. 开挖接地沟接地极开挖时应注意地下设施，开挖前应对地下埋设物进行探测，接地棒应离开地下电缆； 避雷器的接地极距通信电缆不小于3m，最小距离不小于 1m；接地引线与通信光缆无法避免交叉时，交叉距离不得小于0.5m，交叉角度为 90° 。挖沟时， 1m以内不允许使用尖镐，防止损坏电缆等其他既有管线。 1m以下土质较硬时， 可先用镐刨后再用锹挖。挖沟前要做好防道渣污染的措施，以防污染道渣。3. 植入接地极（1）在与设备单位签认确认接地极下方无电缆时，方可进行接地极的植入施工（2）接地极垂直砸入地下， 扁钢顶端距离地面距离为800mm, 任何情况下 ,接地极埋入地下部分深度不小于600mm。（3）回填接地沟时，必须每200mm分层进行夯实。4、电阻测验(1)接地极埋设好以后用摇表对接地极电阻进行测试，对不能满足电阻要求的接地极，加降阻剂或增加垂直接地极数量。(2)接地极防腐措施要求二级热浸镀锌防腐。5、填写隐蔽记录和自检记录6、接地...
