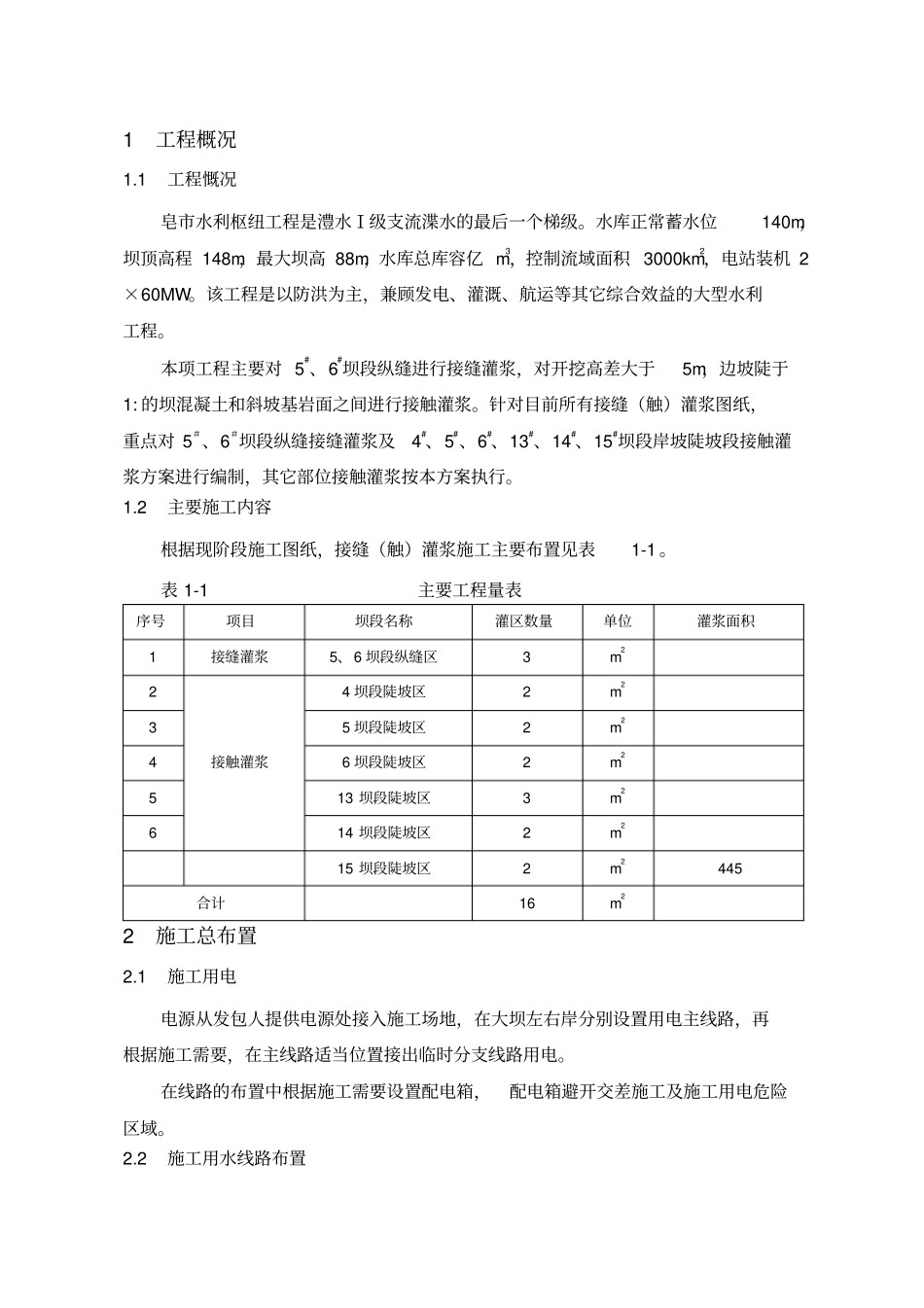

1工程概况1.1工程慨况皂市水利枢纽工程是澧水Ⅰ级支流渫水的最后一个梯级。水库正常蓄水位140m，坝顶高程 148m，最大坝高 88m，水库总库容亿 m3，控制流域面积 3000km2，电站装机 2×60MW 。该工程是以防洪为主，兼顾发电、灌溉、航运等其它综合效益的大型水利工程。本项工程主要对 5#、6#坝段纵缝进行接缝灌浆，对开挖高差大于5m，边坡陡于1: 的坝混凝土和斜坡基岩面之间进行接触灌浆。针对目前所有接缝（触）灌浆图纸，重点对 5＃、6＃坝段纵缝接缝灌浆及4#、5#、6#、13#、14#、15#坝段岸坡陡坡段接触灌浆方案进行编制，其它部位接触灌浆按本方案执行。1.2主要施工内容根据现阶段施工图纸，接缝（触）灌浆施工主要布置见表1-1 。表 1-1 主要工程量表序号项目坝段名称灌区数量单位灌浆面积1接缝灌浆5、6 坝段纵缝区3m 22接触灌浆4 坝段陡坡区2m 235 坝段陡坡区2m 246 坝段陡坡区2m 2513 坝段陡坡区3m 2614 坝段陡坡区2m 215 坝段陡坡区2m 2445合计16m 22施工总布置2.1施工用电电源从发包人提供电源处接入施工场地，在大坝左右岸分别设置用电主线路，再根据施工需要，在主线路适当位置接出临时分支线路用电。在线路的布置中根据施工需要设置配电箱，配电箱避开交差施工及施工用电危险区域。2.2施工用水线路布置施工用水：渫水水质良好， 水源充足，施工用水可直接抽取河水。 根据施工需要，在主管路适当位置接出临时分支管路供各工作面使用。2.3制、供浆系统的布置接触灌浆工程所需水泥采用载重汽车运抵施工现场，水泥存储采用搭建工棚堆码堆放，以不影响交通为原则与集中制浆站配合, 就近布置在施工工作面空地上。（1） 制浆站的布置制浆站根据工程施工进度布置, 在大坝左、右岸设置制浆站各一个。制浆站制好的水泥浆通过输浆管道输送到各个灌浆泵的储浆桶。在灌浆施工工作面附近视情况设置不低于5m3 的弃浆池，弃浆池的弃浆在灌浆后及时清出，按监理要求堆放至指定位置。（2）灌浆管路各灌浆方向均布设进浆管和回浆管二路管路至所承担灌浆的施工面。主灌浆管用吋镀锌管，至各灌浆区的进浆管用高压皮管。回浆管用普通皮管。阀门一律使用半球形高压耐磨阀门，压力表安装油盅，以隔开浆液。2.4排水排污系统(1) 接缝（触）灌浆在大坝混凝土面上施工产生的废浆，经常用压力水冲洗，保持作业面清洁，废水、废浆经自排或抽排至坝外。(2)在坝外修建沉浆池，废水、废浆经沉浆池沉淀后，清水排入河道，泥浆沉积物由专人...
