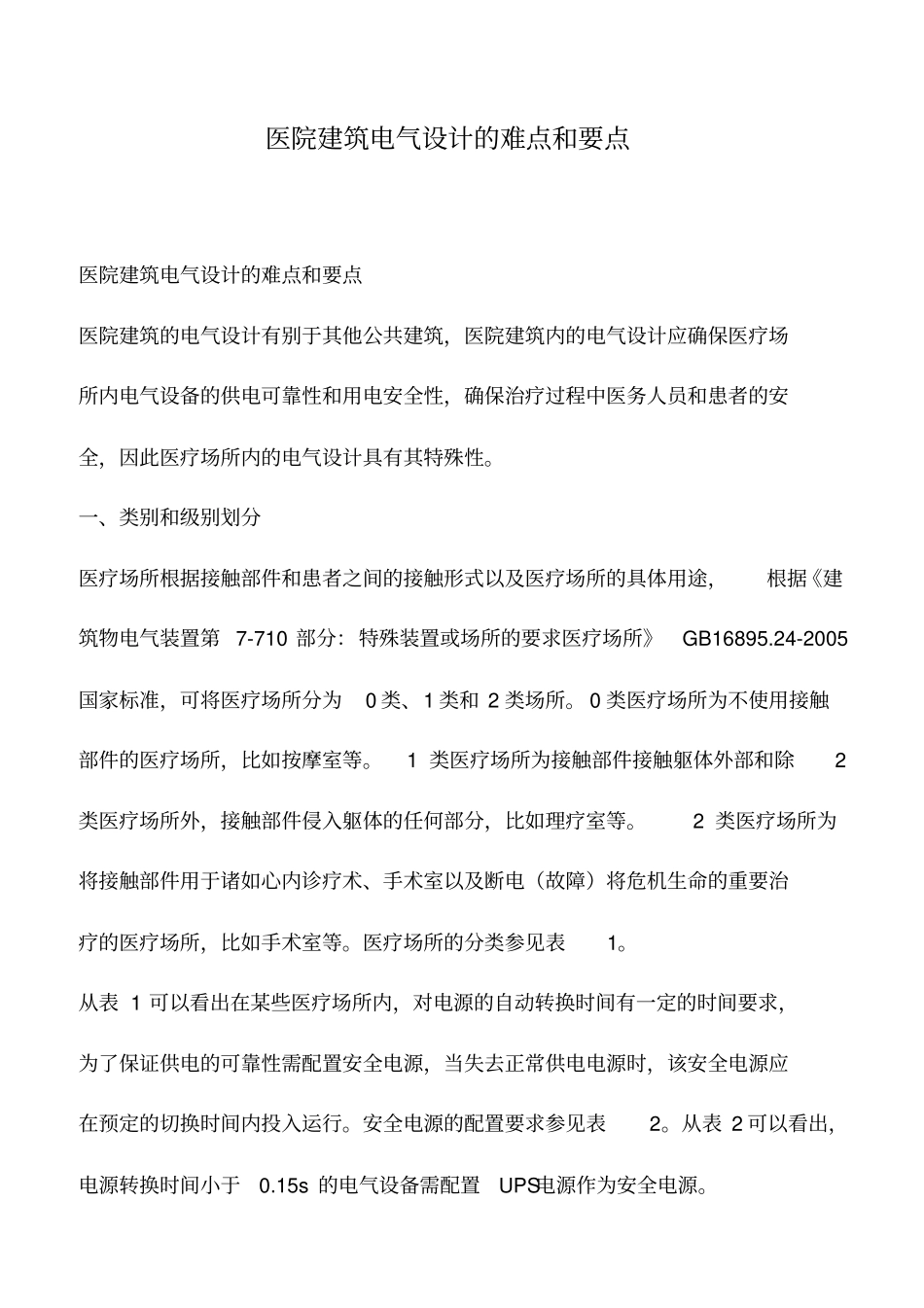

医院建筑电气设计的难点和要点医院建筑电气设计的难点和要点医院建筑的电气设计有别于其他公共建筑，医院建筑内的电气设计应确保医疗场所内电气设备的供电可靠性和用电安全性，确保治疗过程中医务人员和患者的安全，因此医疗场所内的电气设计具有其特殊性。一、类别和级别划分医疗场所根据接触部件和患者之间的接触形式以及医疗场所的具体用途，根据《建筑物电气装置第 7-710 部分：特殊装置或场所的要求医疗场所》GB16895.24-2005国家标准，可将医疗场所分为0 类、1 类和 2 类场所。 0 类医疗场所为不使用接触部件的医疗场所，比如按摩室等。1 类医疗场所为接触部件接触躯体外部和除2类医疗场所外，接触部件侵入躯体的任何部分，比如理疗室等。2 类医疗场所为将接触部件用于诸如心内诊疗术、手术室以及断电（故障）将危机生命的重要治疗的医疗场所，比如手术室等。医疗场所的分类参见表1。从表 1 可以看出在某些医疗场所内，对电源的自动转换时间有一定的时间要求，为了保证供电的可靠性需配置安全电源，当失去正常供电电源时，该安全电源应在预定的切换时间内投入运行。安全电源的配置要求参见表2。从表 2 可以看出，电源转换时间小于0.15s 的电气设备需配置UPS电源作为安全电源。二、对低压配电系统的接地型式要求在医疗场所内使用的医疗电气设备（接触部件），首先应考虑对医务人员和患者的安全，对 2 类危机生命的医疗场所，不仅要加强电气设备用电安全性，同时要提高供电的可靠性。因此医疗场所内的电气设计与设备安装有别于其他公共建筑。首先医疗场所内不允许采用TN-C 系统的接地型式。 0 类和 1 类医疗场所使用TT和 TN-S系统的接地型式， 2 类医疗场所中包括手术台的驱动机构、X 光机、额定功率大于 5kVA的大型设备和不用于维持生命的电气设备的供电回路也可采用TT和 TN-S系统的接地型式。其他2 类医疗场所内的医疗设备必须采用医疗IT 系统的接地型式，满足供电的可靠性和用电的安全性要求。三、低压配电系统的供电方式0 类医疗场所内的电气设备与医务人员和患者无任何接触，因此对供电方式无具体要求。 1 类医疗场所内，由于医疗电气设备与医务人员及患者有接触，应采用剩余电流动作保护器作为附加保护，由于1 类医疗场所内的电气设备的额定电流一般不大于 32A，应采用最大剩余电流为30mA的剩余电流动作保护器。2 类医疗场所中手术台的驱动机构、X 光机、额定功率大于5kVA、额定电流小于32A 的大...
