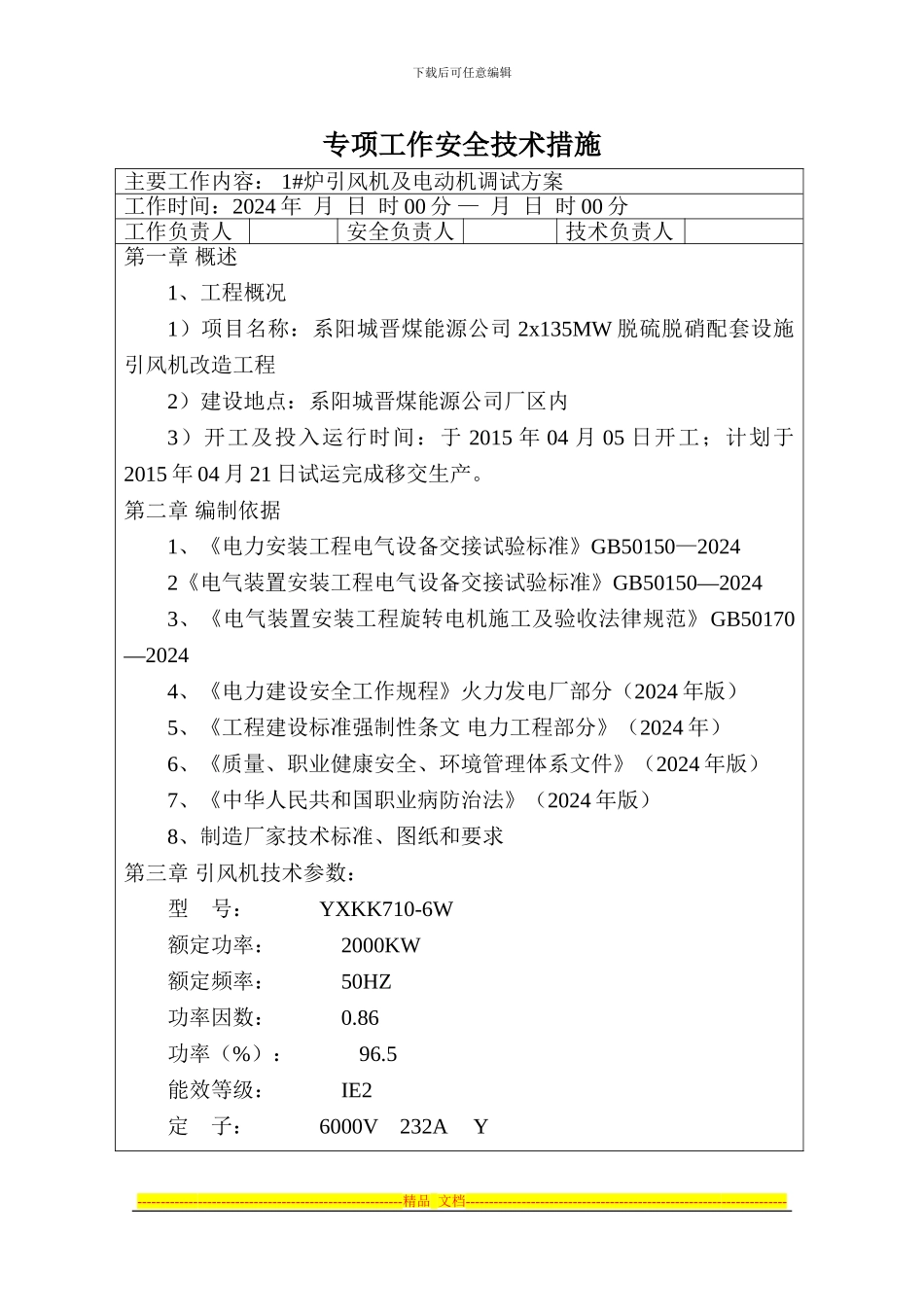

下载后可任意编辑专项工作安全技术措施主要工作内容： 1#炉引风机及电动机调试方案工作时间：2024 年 月 日 时 00 分 — 月 日 时 00 分工作负责人安全负责人技术负责人第一章 概述1、工程概况1）项目名称：系阳城晋煤能源公司 2x135MW 脱硫脱硝配套设施引风机改造工程2）建设地点：系阳城晋煤能源公司厂区内3）开工及投入运行时间：于 2015 年 04 月 05 日开工；计划于2015 年 04 月 21 日试运完成移交生产。第二章 编制依据1、《电力安装工程电气设备交接试验标准》GB50150—20242《电气装置安装工程电气设备交接试验标准》GB50150—20243、《电气装置安装工程旋转电机施工及验收法律规范》GB50170—20244、《电力建设安全工作规程》火力发电厂部分（2024 年版）5、《工程建设标准强制性条文 电力工程部分》（2024 年）6、《质量、职业健康安全、环境管理体系文件》（2024 年版）7、《中华人民共和国职业病防治法》（2024 年版）8、制造厂家技术标准、图纸和要求第三章 引风机技术参数：型 号： YXKK710-6W额定功率： 2000KW额定频率： 50HZ功率因数： 0.86功率（%）： 96.5能效等级： IE2定 子： 6000V 232A Y---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑转 速： 994r/min绝缘等级： F海 拔： 1000m防护等级： IP54冲却方式： IC611环境温度： 40℃标准编号： Q/EB CO1.4401-2024质 量： 11750 kg厂 家： 湘潭电机股份有限公司2、主要性能数据：Tm/Tn：2.0 Jm：158 kg.m2 Tst/Tn：0.6 lst/In：6.5 测温元件为铂热电阻测温元件 Pt100，其电阻值为 0℃时 100Ω。定子每相埋设有 2 只，共 6 只；轴承每端埋设有 1 只，共 2 只；配套仪表用户自备。对电机绕组进行耐压检查时，所有测温元件端子必须接地。3、空间加热器供停机时使用，电压 380V，功率 1.2KW。4、轴承为端盖式滑动轴承，润滑方式为压力油循环润滑，润滑油牌号为 L-TA46，进油压力为 0.05～0.1MPa，进油量为 5L/min（每只轴承）。5、电机副接线盒装有三只电流互感器，型号为：LZZBJ9-10A2 400/5 0.5/10P20 15/15VA6、调节装置：1）型式：入口电动调节挡板 + 内馈调速2）最大力矩：4000 N•m第四章 电动机参数：型 号： YQT2-710-6功 率： 1800 KW电 压： 6 KV电 ...
