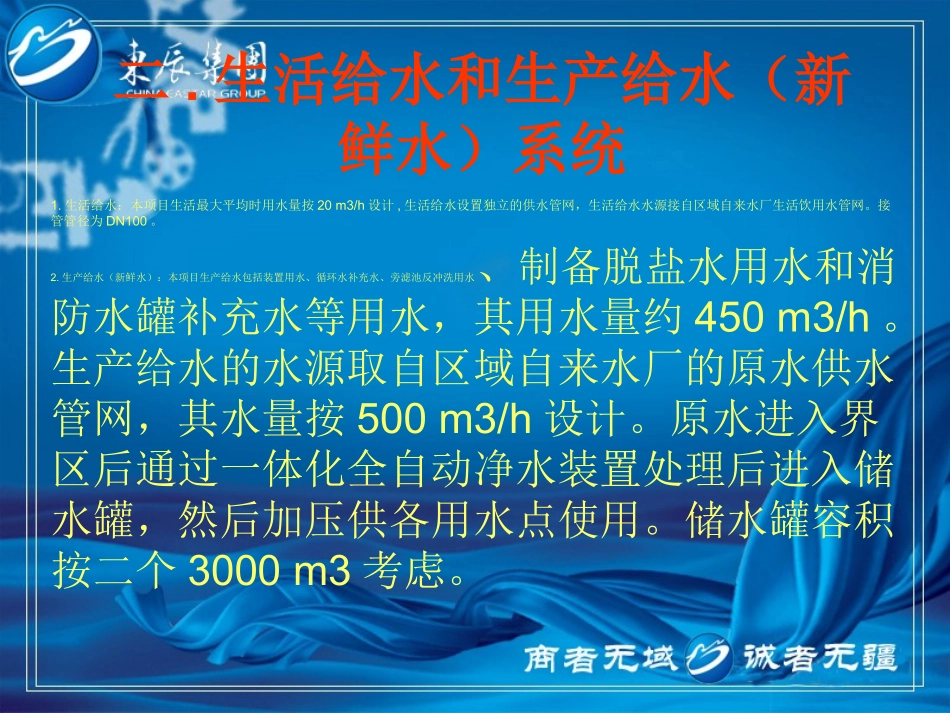

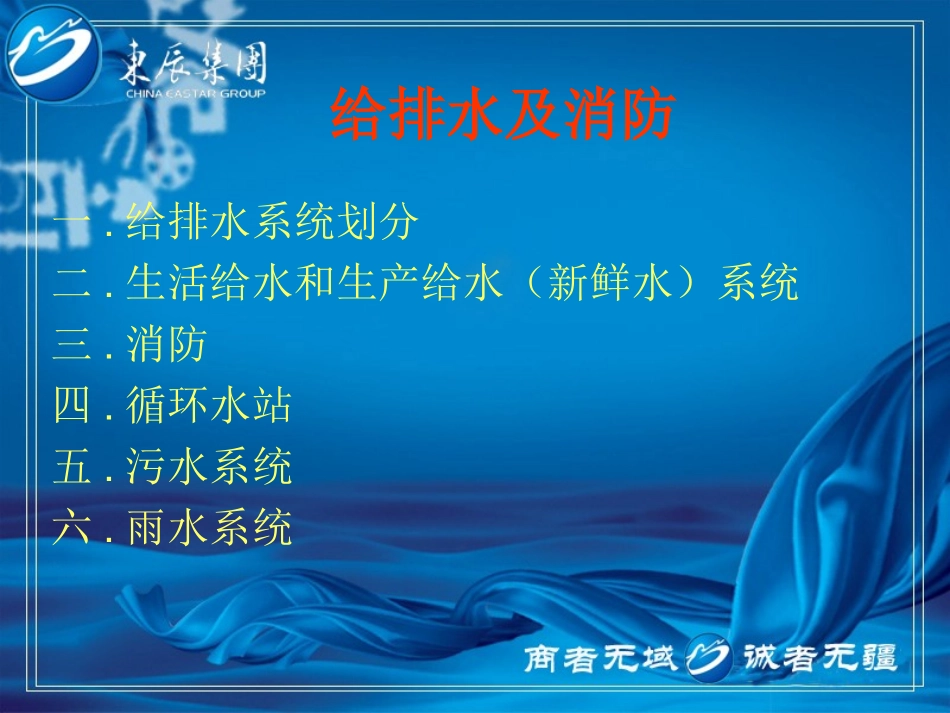

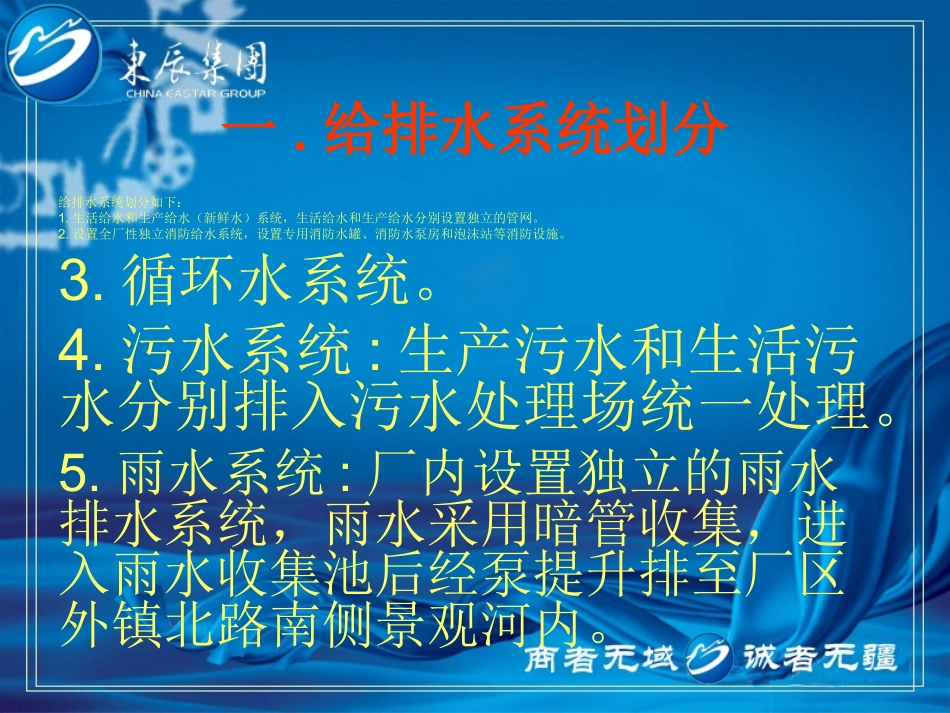

给排水及消防一.给排水系统划分二.生活给水和生产给水（新鲜水）系统三.消防四.循环水站五.污水系统六.雨水系统一.给排水系统划分给排水系统划分如下：1.生活给水和生产给水（新鲜水）系统，生活给水和生产给水分别设置独立的管网。2.设置全厂性独立消防给水系统，设置专用消防水罐、消防水泵房和泡沫站等消防设施。3.循环水系统。4.污水系统:生产污水和生活污水分别排入污水处理场统一处理。5.雨水系统:厂内设置独立的雨水排水系统，雨水采用暗管收集，进入雨水收集池后经泵提升排至厂区外镇北路南侧景观河内。二.生活给水和生产给水（新鲜水）系统1.生活给水：本项目生活最大平均时用水量按20m3/h设计,生活给水设置独立的供水管网，生活给水水源接自区域自来水厂生活饮用水管网。接管管径为DN100。2.生产给水（新鲜水）：本项目生产给水包括装置用水、循环水补充水、旁滤池反冲洗用水、制备脱盐水用水和消防水罐补充水等用水，其用水量约450m3/h。生产给水的水源取自区域自来水厂的原水供水管网，其水量按500m3/h设计。原水进入界区后通过一体化全自动净水装置处理后进入储水罐，然后加压供各用水点使用。储水罐容积按二个3000m3考虑。FAJ-500型一体化自动净水装置FAJ-500型一体化自动净水装置为焊接碳钢结构的方形组合装置,由反应、絮凝、斜管沉淀、集水、配水、过滤、重力反冲洗、自动排泥等系统构成。设备规格：15000×10000×4300设备台数：1台（二系列组合）设计单台平均进水量：540m3/h单台设计净产水量：500m3/h自耗水率:≤7%允许进水悬浮物：≤3000mg/L出水悬浮物：≤3mg/L沉淀区设计表面负荷：6.5-8m3/m2·h过滤池设计滤速：8-10m/h滤池平均反冲洗强度：14-16L/s·m2单格滤池冲洗历时：4-5min（可调）总停留时间：T总=40-45min进水压力：≥0.06MPa主体材质:Q235-A钢制储水罐：2台单台储罐容积：3000m3一级提升泵：3台（二用一备）流量：290m3/h，杨程：26m二级提升泵：3台（二用一备）流量：290m3/h，杨程：48m三.消防l消防水系统本工程消防水系统包括固定消防冷却系统和移动消防冷却系统。界区内消防采用独立的消防给水管网，消防给水管道在装置区和罐区周围形成环状。为保证供水安全性，采用稳高压消防给水系统，使消防给水管网处于带压备战状态。消防时工作压力不低于0.80MPa，平时稳压在0.7MPa，当消防水管网压力低于0.5MPa时，消防泵自动启动。消防给水系统由消防水池、消防泵组、环状消防给水管网、室外地上式消火栓、室内消火栓箱，消防喷淋管、阀门等组成。罐区消防泵房采用两路电源供电。消防泵房内设有三台消防水泵（两用一备），消防稳压泵两台（一用一备）。消防冷却水泵型号为XBD13/210-PS（两用一备），流量Q=210L/s，H=130m；消防稳压泵型号为CR64-4-2E，流量12L/s，扬程79m。2泡沫灭火系统本设计采用固定式、低倍数、液上喷射泡沫灭火系统，泡沫灭火系统由消防水池、消防泵组、阀门、泡沫混合装置、泡沫混合液管道、泡沫产生器、地上式泡沫栓和泡沫枪等组成。泡沫灭火系统的用水由消防泵站内泡沫给水泵供給，泡沫给水泵型号为XBD14/120-PS（两用一备），流量Q=120L/s，H=140m。为保证在5min内将泡沫混合液输送到最远的保护对象，将泡沫站建在罐区中心区域。泡沫混合采用平衡压力式混合装置，工作压力范围0.6～1.6MPa，泡沫混合液供给强度100L/s，泡沫液储罐容量10m3。空气泡沫产生器选用PC16和PC8两种型号，空气泡沫产生器的额定进口压力0.5MPa；泡沫枪型号为PQ4。3消防水总量的确定消防水总量为消防冷却最大用水量与配置泡沫最大用水量之和。本设计最大消防用水量发生在罐区，2000m3球罐的消防冷却用水量400L/s；按6h消防储水量计,消防冷却用水总量取8640m3。4泡沫液储存量的确定10000m3拱顶罐泡沫液选用水成膜泡沫液。拱顶罐泡沫液供给强度为5L/min·m2，连续供给时间30min。泡沫液总量为10m3。5消防泵房及消防水池消防储水池的有效容积为9000m3，设消防储水池两座，每座容积4500m3。消防储水池的补充水为原水净化水。四.循环水站本项目循环水站规模为8000m3/h（预留4000m3/h的位置），循环水站拟建4000m3/h钢筋砼框架机械通风逆流式玻璃钢冷却塔2台...
