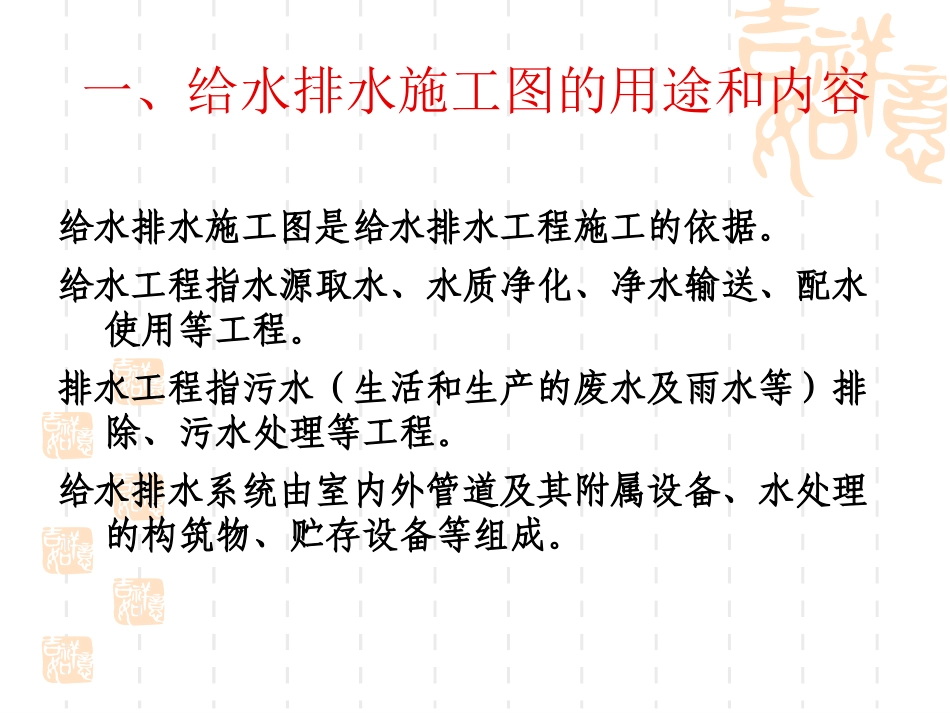

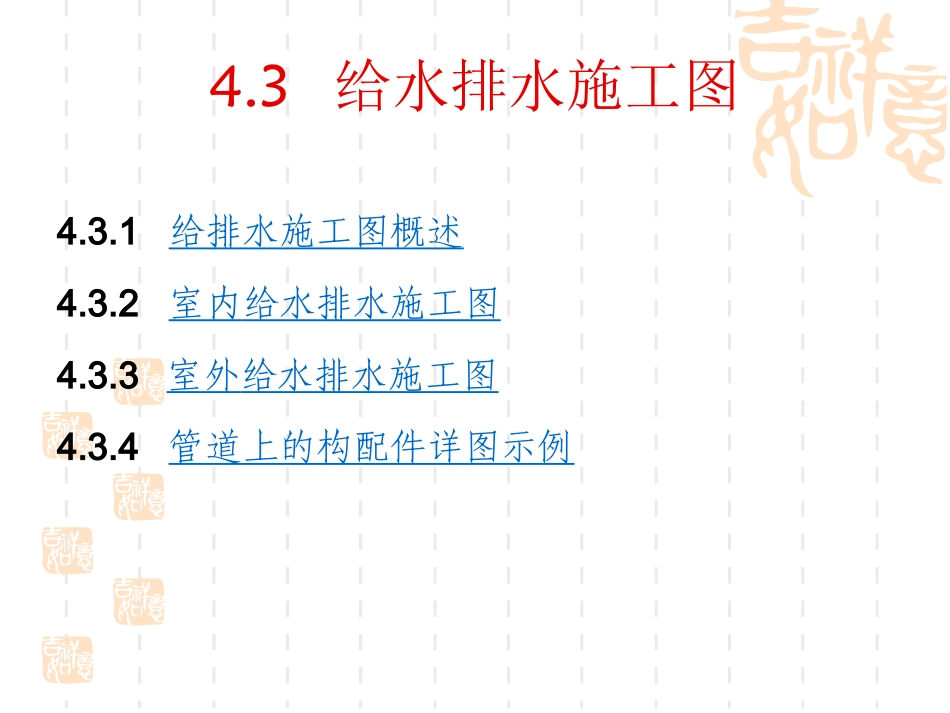

4.3给水排水施工图4.3.1给排水施工图概述4.3.2室内给水排水施工图4.3.3室外给水排水施工图4.3.4管道上的构配件详图示例4.3.1给排水工程施工图概述一、给水排水施工图的用途和内容二、给水排水施工图的规定和图示特点一、给水排水施工图的用途和内容给水排水施工图是给水排水工程施工的依据。给水工程指水源取水、水质净化、净水输送、配水使用等工程。排水工程指污水（生活和生产的废水及雨水等）排除、污水处理等工程。给水排水系统由室内外管道及其附属设备、水处理的构筑物、贮存设备等组成。给水排水施工图的内容给水排水施工图有：室内给水排水施工图室外给水排水施工图水处理设备的构筑物工艺图二、给水排水施工图的规定及图示特点符合《给水排水制图标准》（GB/T50106-2001）1.给水排水工程图中的常用图例2.给水系统流程、排水系统流程3.系统图----轴测图4.对土建专业要求，图纸注明1.给水排水工程图中的常用图例名称图例说明名称图例说明管道用于一张图内，只有一种管道J生活给水F废水，W污水用图例表示管道类别JF交叉管指管道交叉，不连接，在下方和后面的管道应断开三通连接四通连接管道立管XL-1系统X为管道代号存水弯检查口通气帽圆形地漏自动冲洗水箱铅丝球成品通用。如为无水封地漏应加存水弯X为管道类别L为立管1为编号1.给水排水工程图中的常用图例名称图例说明名称图例说明洗脸盆浴缸盥洗槽污水池截止阀闸阀放水龙头DN≥500DN<500浮球阀平面系统平面系统1.给水排水工程图中的常用图例名称图例说明名称图例说明矩形化粪池水表阀门井检查井淋浴喷头HCHC为化粪池代号多孔管法兰连接承插连接活接头管堵法兰堵盖2.给水、排水系统流程1.给水系统由引入管、水表节点、给水管网（干管和支管）、配水器具及附件、升压及贮水设备组成。2.排水系统由排水横管、排水立管、干管、排出管、通气管、清通设备组成。4.3.2室内给排水施工图室内给水系统分为生活给水、生产给水及消防给水。室内排水系统分废水（F）系统和污水（W）系统室内给水排水施工图是表示卫生洁具、管道及其附件在房屋中的位置、安装方法等图样4.3.2室内给排水施工图室内给水排水施工图是用来表示卫生洁具、管道及其附件在房屋中的位置、安装方法等的图样。一、给水排水平面图二、给水排水系统图一、给水排水平面图室内给水排水平面图主要反映管道系统各组成部分的平面位置。管道—立管、干管、支管，引入管、废水管、污水管卫生设备《给排水制图标准》（GB/T50106-2001）底层给水排水平面图引入管阀门阀门水表水龙头地漏引入管阀门阀门水表水龙头FLFL排出管排出管排出管给水排水平面图给水排水平面图二、给水排水系统图室内给水排水系统图表示管道的空间布置情况，各管段的管径、坡度、标高以及附件在管道上的位置。正面斜等测图绘制给水系统图排水系统图排水系统图例图4.3.3室外给排水施工图区域内的各种室外排水管道布置的图样同时表示室内管道的引入管和排出管之间的连接、管道坡度、埋深和交接等内容包括室外给水排水平面图、管道纵断面图、附属设备的施工图。一、室外给水排水平面图二、室外给水和排水管道纵断面图一、室外给水排水平面图例图表示了新建住宅附近的给水、污水、雨水等管道的布置。比例同总平面图建筑及附属设施—中或细线条管道设备—粗实、虚、点画线等二、室外给水和排水管道纵断面图横竖两种不同的比例压力管—粗实线绘制重力管—粗实线双线绘制地面、检查井等—中实线绘制设计数据4.3.4管道上的配件详图表达卫生器具的安装、管道连接的详图套用国家或地区标准图集图示详尽、尺寸齐全、主要材料和有关说明一、浴盆安装详图二、管道穿墙防水套管安装详图一、浴盆安装详图150480二、管道穿墙防水套管安装详图THEENDThankyou!
