厂长办公室新风系统方案VIP专享VIP免费

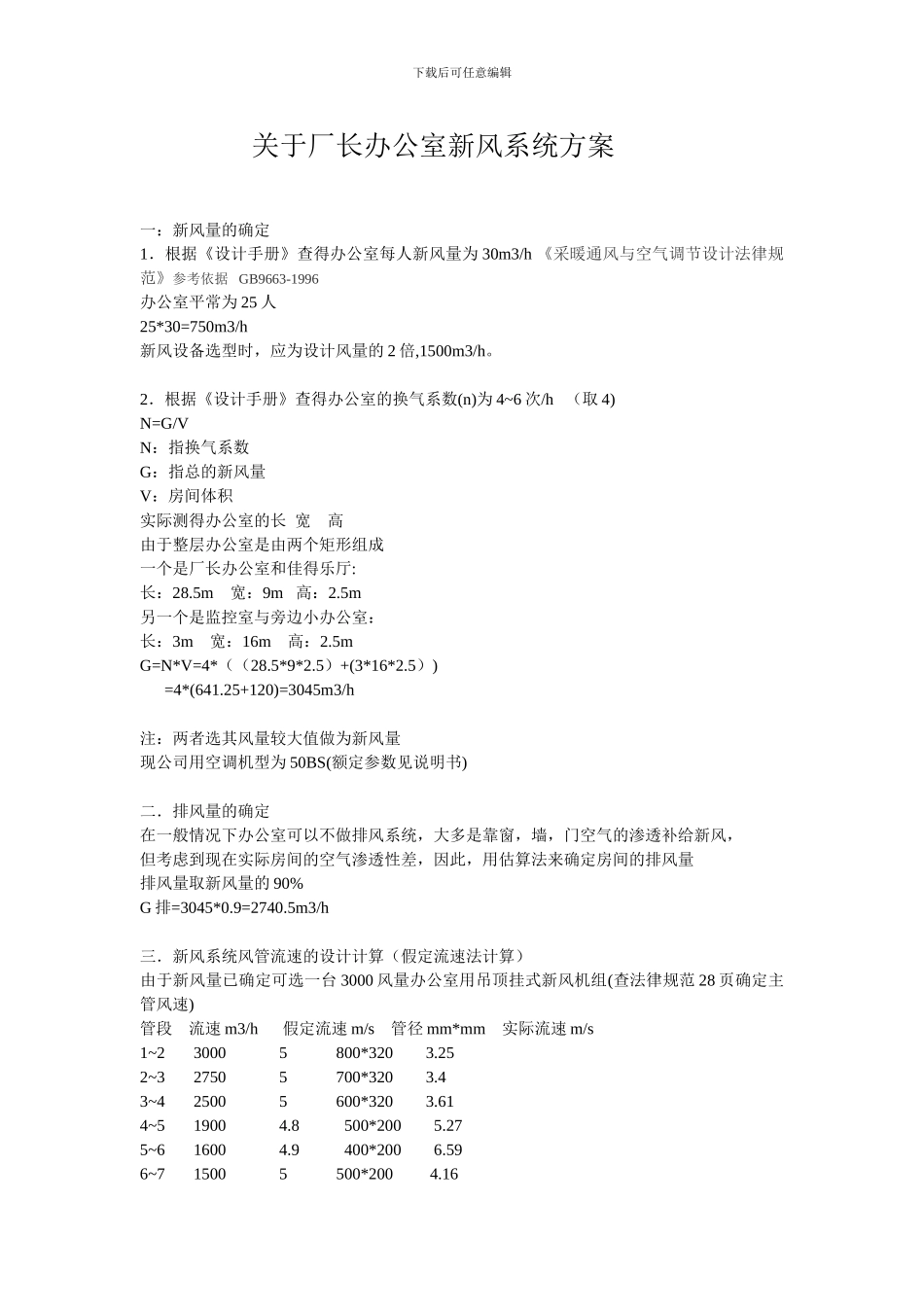

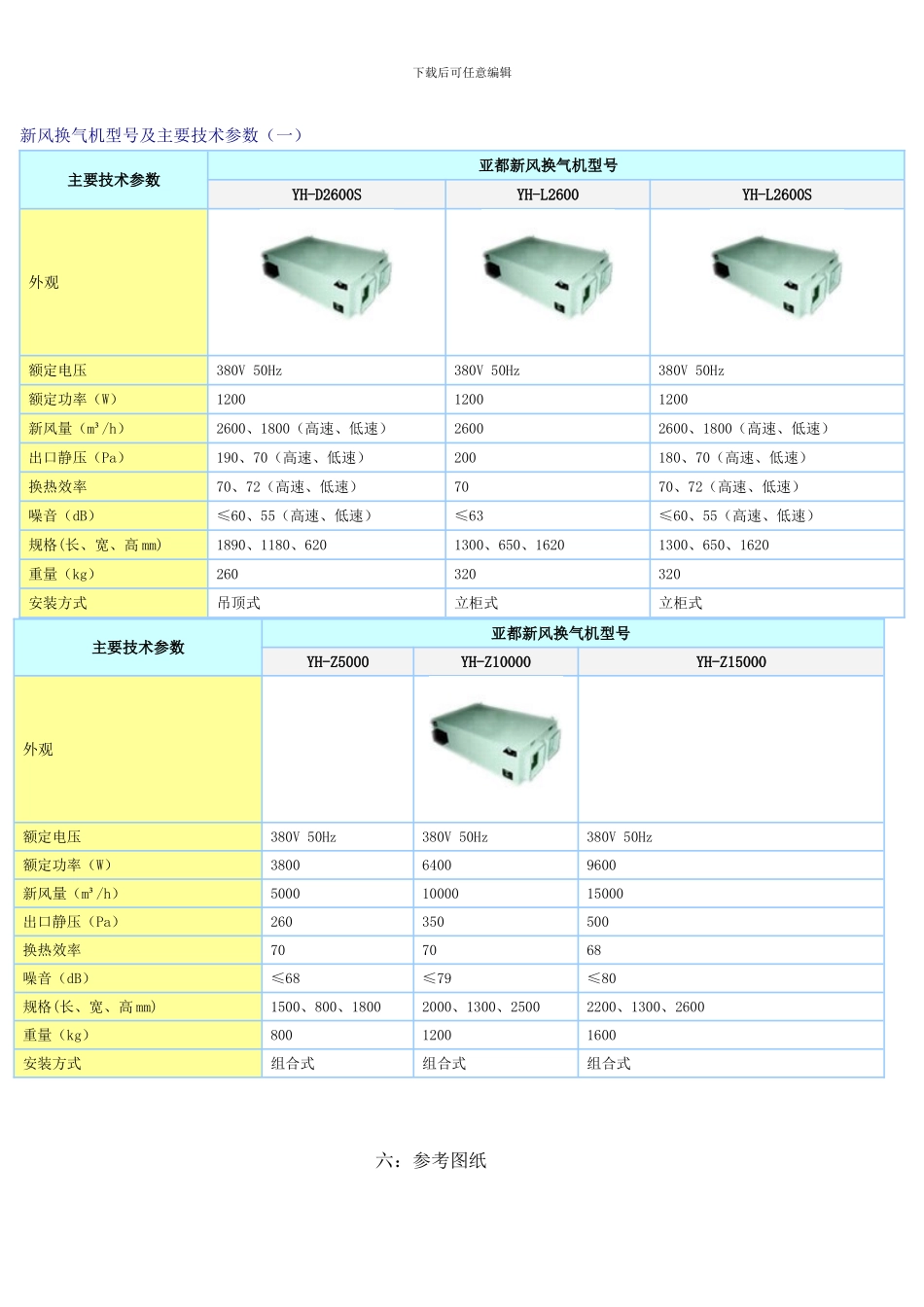

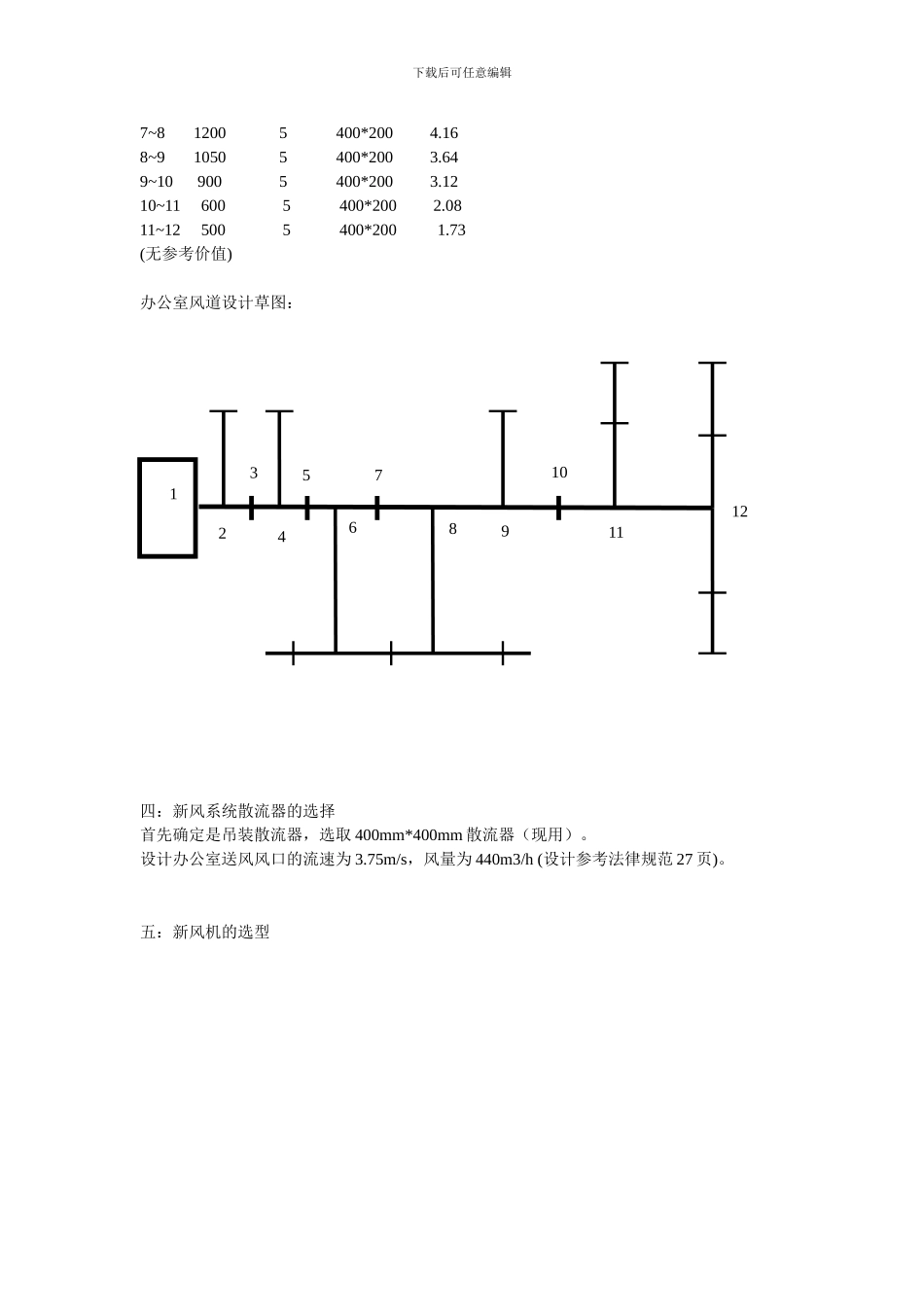

下载后可任意编辑关于厂长办公室新风系统方案一：新风量的确定1．根据《设计手册》查得办公室每人新风量为 30m3/h 《采暖通风与空气调节设计法律规范》参考依据 GB9663-1996办公室平常为 25 人25*30=750m3/h新风设备选型时，应为设计风量的 2 倍,1500m3/h。2．根据《设计手册》查得办公室的换气系数(n)为 4~6 次/h （取 4)N=G/VN：指换气系数G：指总的新风量V：房间体积实际测得办公室的长 宽 高由于整层办公室是由两个矩形组成一个是厂长办公室和佳得乐厅:长：28.5m 宽：9m 高：2.5m另一个是监控室与旁边小办公室：长：3m 宽：16m 高：2.5mG=N*V=4*（（28.5*9*2.5）+(3*16*2.5）) =4*(641.25+120)=3045m3/h注：两者选其风量较大值做为新风量现公司用空调机型为 50BS(额定参数见说明书)二．排风量的确定在一般情况下办公室可以不做排风系统，大多是靠窗，墙，门空气的渗透补给新风，但考虑到现在实际房间的空气渗透性差，因此，用估算法来确定房间的排风量排风量取新风量的 90%G 排=3045*0.9=2740.5m3/h三．新风系统风管流速的设计计算（假定流速法计算）由于新风量已确定可选一台 3000 风量办公室用吊顶挂式新风机组(查法律规范 28 页确定主管风速)管段 流速 m3/h 假定流速 m/s 管径 mm*mm 实际流速 m/s1~2 3000 5 800*320 3.25 2~3 2750 5 700*320 3.43~4 2500 5 600*320 3.614~5 1900 4.8 500*200 5.275~6 1600 4.9 400*200 6.596~7 1500 5 500*200 4.16下载后可任意编辑7~8 1200 5 400*200 4.168~9 1050 5 400*200 3.649~10 900 5 400*200 3.1210~11 600 5 400*200 2.0811~12 500 5 400*200 1.73(无参考价值)办公室风道设计草图：四：新风系统散流器的选择首先确定是吊装散流器，选取 400mm*400mm 散流器（现用）。设计办公室送风风口的流速为 3.75m/s，风量为 440m3/h (设计参考法律规范 27 页)。五：新风机的选型123456789101112下载后可任意编辑新风换气机型号及主要技术参数（一）主要技术参数 亚都新风换气机型号 YH-D2600S YH-L2600 YH-L2600S 外观 额定电压 380V 50Hz 380V 50Hz 380V 50Hz 额定功率（W） 1200 1200 1200 新风量（m³/h） 2600、1800（高速、低速） 2600 2600、1800（高速、低速） 出口静压（Pa） 190、70（高速、低速） 200 180、70（高速、低速） 换热效率 70、72（高速、低速） 70 70、72（高速...
