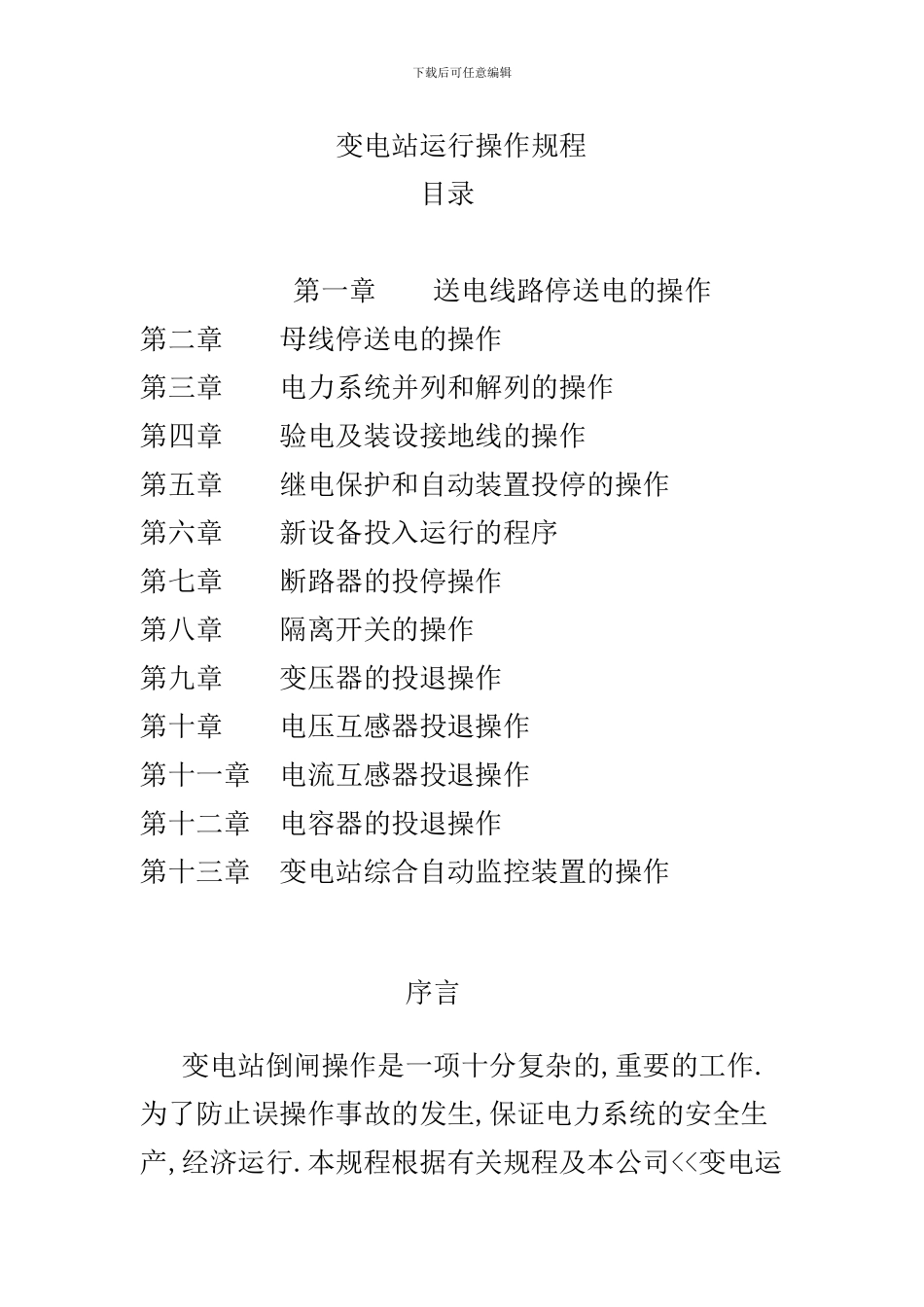

下载后可任意编辑 变电站运行操作规程 目录 第一章 送电线路停送电的操作第二章 母线停送电的操作第三章 电力系统并列和解列的操作第四章 验电及装设接地线的操作第五章 继电保护和自动装置投停的操作第六章 新设备投入运行的程序第七章 断路器的投停操作第八章 隔离开关的操作第九章 变压器的投退操作第十章 电压互感器投退操作第十一章 电流互感器投退操作第十二章 电容器的投退操作第十三章 变电站综合自动监控装置的操作 序言 变电站倒闸操作是一项十分复杂的,重要的工作.为了防止误操作事故的发生,保证电力系统的安全生产,经济运行.本规程根据有关规程及本公司<<变电运下载后可任意编辑行管理>>的有关制度规定,结合我县变电站实际情况制定.如对本规程有异议或建议.请及时上报. 变电站运行值班员应严格遵守倒闸操作制度及本规程的规定.第一章 送电线路启停的操作 1.在启用送电线路前应先投入其控制回路的熔断器和继电保护装置,新设备投入或带有极性的保护装置校验后投入运行时,应先将该保护装置投入,待设备带负荷后,申请调度退出保护装置,测保护电流相量正确后再将保护装置投入.2 .在合闸操作时,为先检查断路器在断开位置,先合上母线侧隔离开关,后合上负荷侧隔离开关,再合断路器.3 .当小电流接地系统发生单相接地时,首先检查本站设备有无接地情况.用试断.合断路器,寻找单相接地线路时,事先得到调度批准,应注意监视电压表推断是否该项线路接地.第二章 母线停送电操作1.母线停送电备用1).断开接至该母线上的所有断路器(先断开负荷侧,后断电源侧).2).可不拉开母线电压互感器和接至该母线上的所用变压器隔离开关,但必须取下电压互感器低压侧熔断器熔丝,拉开所用变压器低压侧隔离开关.2.母线停电检修1).断开接至该项母线上的所有断路器2).拉开所有断路器两侧的隔离开关,将母线电压互感器和接至该母线上的所用变压器从高.低压侧断开.3).在母线上工作地点验电接接地.第三章 电力系统并列和解列的操作1.两系统并列时应符合下列条件:1),相序.相位相同. 2)电压.频率相等允许电压最大差值,一般35KV以上不超过10%,10KV及以下不超过5%,电压调整范围不得超过额定电压上.下限的规定.频率误差不得超过+0.5HZ,高调整时期的最低频率不得低于48.5HZ.2.解列操作 必须将解列线路的有功功率,无功功率调整至最小,解列后的两个下载后可任意编辑系统的频率.电压在允许范围内,才能进行解列操作.3.解环和合环注意事项:1)相序.相位应相同.新设备...
