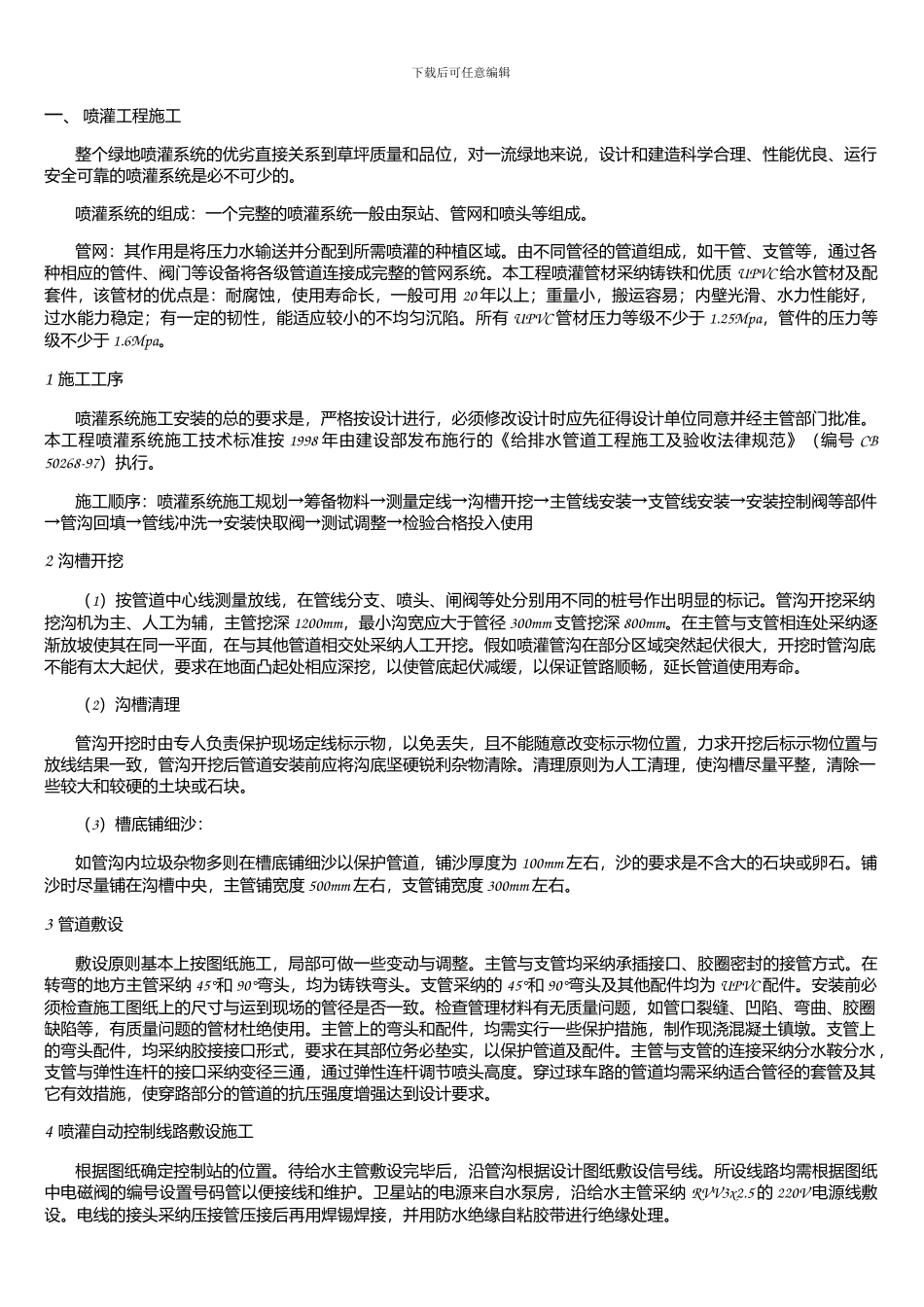

下载后可任意编辑一、喷灌工程施工整个绿地喷灌系统的优劣直接关系到草坪质量和品位，对一流绿地来说，设计和建造科学合理、性能优良、运行安全可靠的喷灌系统是必不可少的。喷灌系统的组成：一个完整的喷灌系统一般由泵站、管网和喷头等组成。管网：其作用是将压力水输送并分配到所需喷灌的种植区域。由不同管径的管道组成，如干管、支管等，通过各种相应的管件、阀门等设备将各级管道连接成完整的管网系统。本工程喷灌管材采纳铸铁和优质 UPVC 给水管材及配套件，该管材的优点是：耐腐蚀，使用寿命长，一般可用 20 年以上；重量小，搬运容易；内壁光滑、水力性能好，过水能力稳定；有一定的韧性，能适应较小的不均匀沉陷。所有 UPVC 管材压力等级不少于 1.25Mpa，管件的压力等级不少于 1.6Mpa。1 施工工序喷灌系统施工安装的总的要求是，严格按设计进行，必须修改设计时应先征得设计单位同意并经主管部门批准。本工程喷灌系统施工技术标准按 1998 年由建设部发布施行的《给排水管道工程施工及验收法律规范》（编号 CB 50268-97）执行。施工顺序：喷灌系统施工规划→筹备物料→测量定线→沟槽开挖→主管线安装→支管线安装→安装控制阀等部件→管沟回填→管线冲洗→安装快取阀→测试调整→检验合格投入使用2 沟槽开挖（1）按管道中心线测量放线，在管线分支、喷头、闸阀等处分别用不同的桩号作出明显的标记。管沟开挖采纳挖沟机为主、人工为辅，主管挖深 1200mm，最小沟宽应大于管径 300mm 支管挖深 800mm。在主管与支管相连处采纳逐渐放坡使其在同一平面，在与其他管道相交处采纳人工开挖。假如喷灌管沟在部分区域突然起伏很大，开挖时管沟底不能有太大起伏，要求在地面凸起处相应深挖，以使管底起伏减缓，以保证管路顺畅，延长管道使用寿命。（2）沟槽清理管沟开挖时由专人负责保护现场定线标示物，以免丢失，且不能随意改变标示物位置，力求开挖后标示物位置与放线结果一致，管沟开挖后管道安装前应将沟底坚硬锐利杂物清除。清理原则为人工清理，使沟槽尽量平整，清除一些较大和较硬的土块或石块。（3）槽底铺细沙：如管沟内垃圾杂物多则在槽底铺细沙以保护管道，铺沙厚度为 100mm 左右，沙的要求是不含大的石块或卵石。铺沙时尽量铺在沟槽中央，主管铺宽度 500mm 左右，支管铺宽度 300mm 左右。3 管道敷设敷设原则基本上按图纸施工，局部可做一些变动与调整。主管与支管均采纳承插接口、胶圈密封的接管方式。在转弯...
