地下工程和深基坑安全监测预警系统.VIP免费

地下工程和深基坑安全监测预警系统._第1页
1/4
地下工程和深基坑安全监测预警系统._第2页
2/4
地下工程和深基坑安全监测预警系统._第3页
3/4

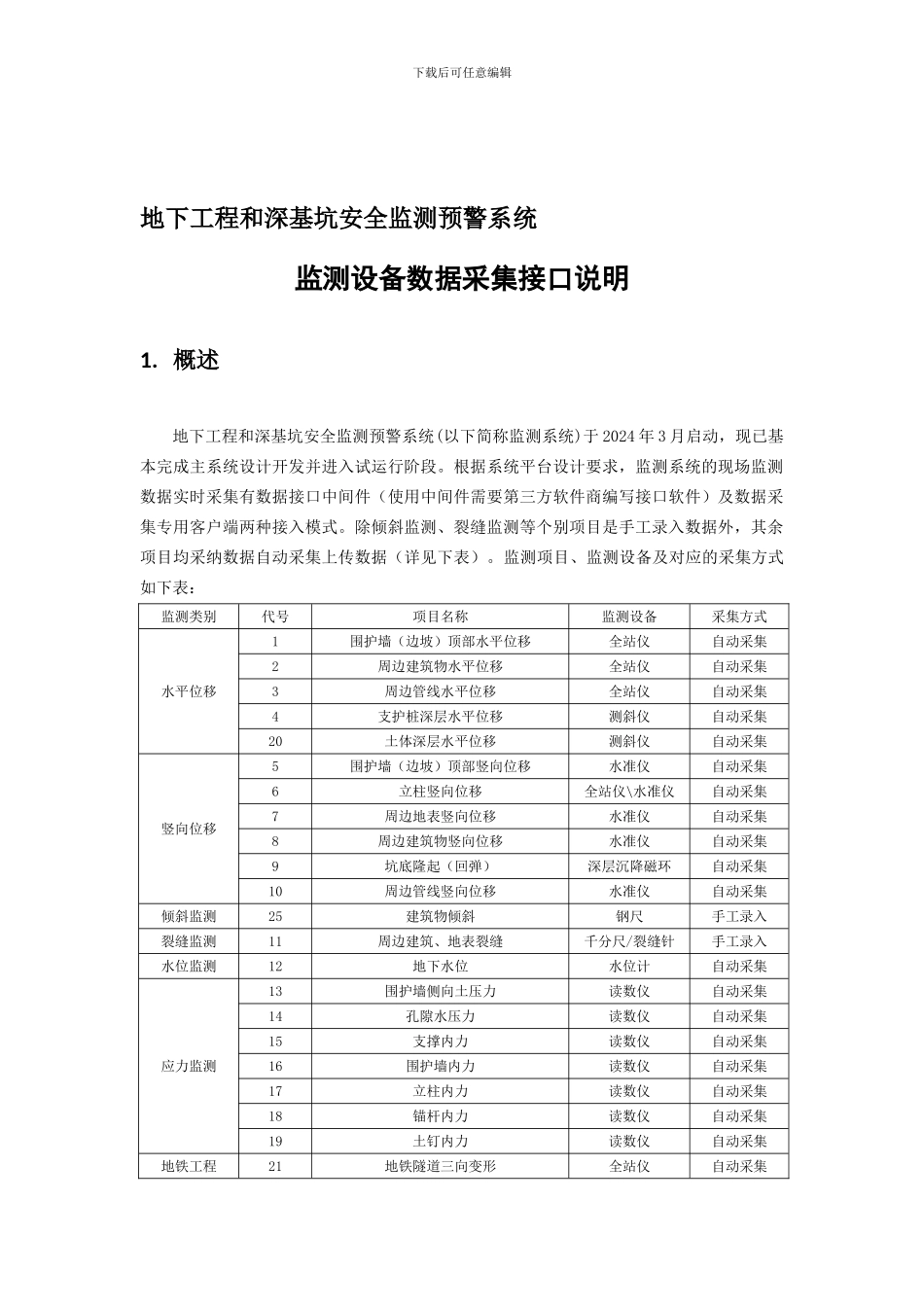

下载后可任意编辑地下工程和深基坑安全监测预警系统监测设备数据采集接口说明1. 概述地下工程和深基坑安全监测预警系统(以下简称监测系统)于 2024 年 3 月启动,现已基本完成主系统设计开发并进入试运行阶段。根据系统平台设计要求,监测系统的现场监测数据实时采集有数据接口中间件(使用中间件需要第三方软件商编写接口软件)及数据采集专用客户端两种接入模式。除倾斜监测、裂缝监测等个别项目是手工录入数据外,其余项目均采纳数据自动采集上传数据(详见下表)。监测项目、监测设备及对应的采集方式如下表:监测类别代号项目名称监测设备采集方式水平位移1围护墙(边坡)顶部水平位移全站仪自动采集2周边建筑物水平位移全站仪自动采集3周边管线水平位移全站仪自动采集4支护桩深层水平位移测斜仪自动采集20土体深层水平位移测斜仪自动采集竖向位移5围护墙(边坡)顶部竖向位移水准仪自动采集6立柱竖向位移全站仪\水准仪自动采集7周边地表竖向位移水准仪自动采集8周边建筑物竖向位移水准仪自动采集9坑底隆起(回弹)深层沉降磁环自动采集10周边管线竖向位移水准仪自动采集倾斜监测25建筑物倾斜钢尺手工录入裂缝监测11周边建筑、地表裂缝千分尺/裂缝针手工录入水位监测12地下水位水位计自动采集应力监测13围护墙侧向土压力读数仪自动采集14孔隙水压力读数仪自动采集15支撑内力读数仪自动采集16围护墙内力读数仪自动采集17立柱内力读数仪自动采集18锚杆内力读数仪自动采集19土钉内力读数仪自动采集地铁工程21地铁隧道三向变形全站仪自动采集下载后可任意编辑22风井水平位移全站仪自动采集23风井竖向位移水准仪自动采集24裂缝观测千分尺/裂缝针手工录入2. 数据流程监测系统数据传输流程如下图:数据接口中间件由系统技术支持单位提供数据接口中间件(Dll 动态库)及调用说明,由监测单位自行完成各监测设备的实时数据上传工作。第三方接口软件各监测机构自行或委托专业单位编写接口软件以实现各监测设备的数据实时上传的工作。数据采集专用客户端自行开发或委托专业单位开发并提供技术支持。基坑监测设备在满足一定技术要求后,方可接入基坑监测系统,否则不允许进行数据传输。设备技术和操作主要要求包含以下几点: + 或3G/ADSL加密通道地下工程及深基坑安全监测系统平台全站仪水准仪频率计测斜仪水位计其他设备第三方 数据接软件商 + 口中间编写接 件口软件口软件数 据 采集 专 用客户端下载后可任意编辑1)设备具有通讯输出...
