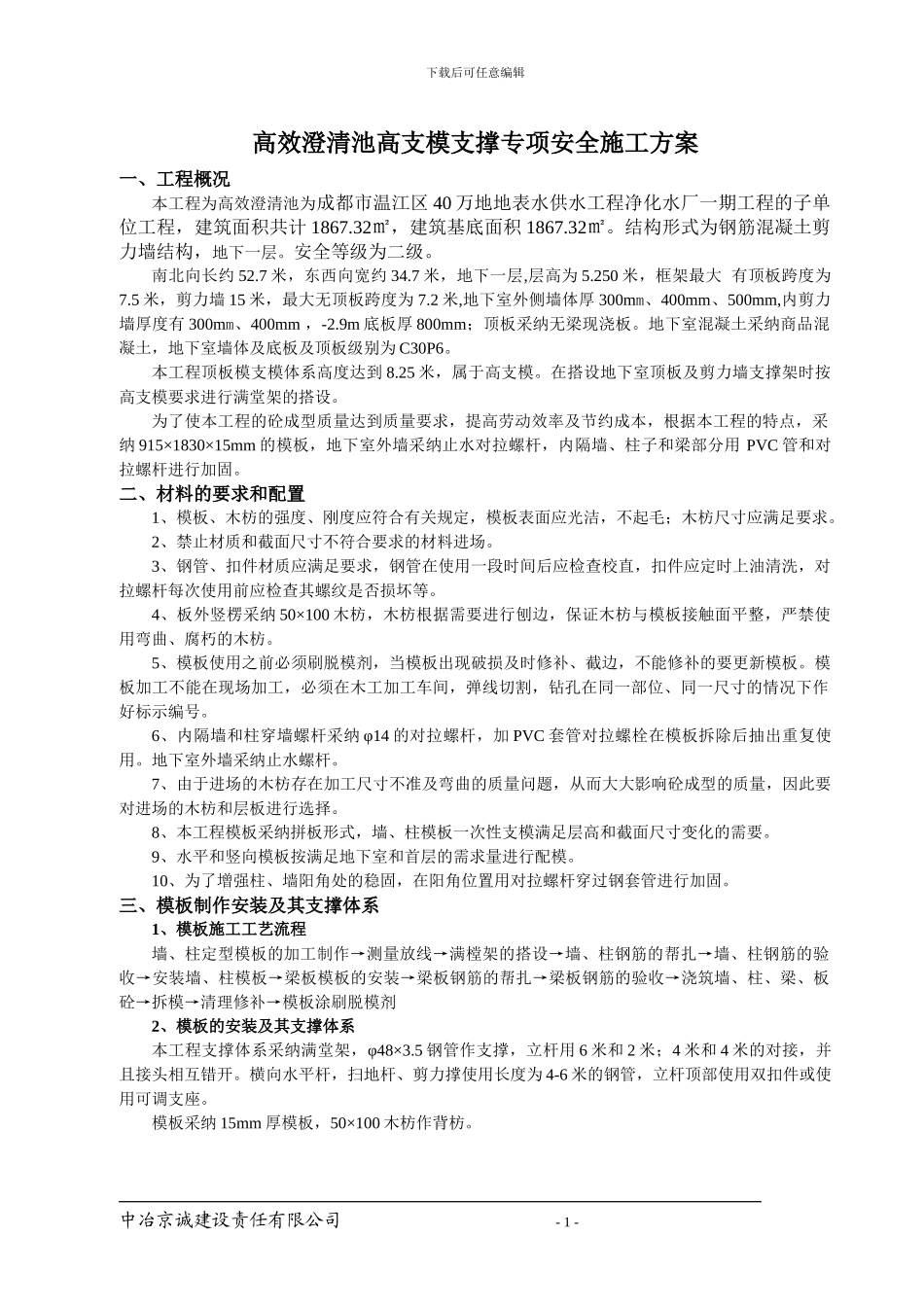

下载后可任意编辑高效澄清池高支模支撑专项安全施工方案一、工程概况本工程为高效澄清池为成都市温江区 40 万地地表水供水工程净化水厂一期工程的子单位工程，建筑面积共计 1867.32㎡，建筑基底面积 1867.32㎡。结构形式为钢筋混凝土剪力墙结构，地下一层。安全等级为二级。南北向长约 52.7 米，东西向宽约 34.7 米，地下一层,层高为 5.250 米，框架最大 有顶板跨度为7.5 米，剪力墙 15 米，最大无顶板跨度为 7.2 米,地下室外侧墙体厚 300mm、400mm、500mm,内剪力墙厚度有 300mm、400mm ，-2.9m 底板厚 800mm；顶板采纳无梁现浇板。地下室混凝土采纳商品混凝土，地下室墙体及底板及顶板级别为 C30P6。本工程顶板模支模体系高度达到 8.25 米，属于高支模。在搭设地下室顶板及剪力墙支撑架时按高支模要求进行满堂架的搭设。为了使本工程的砼成型质量达到质量要求，提高劳动效率及节约成本，根据本工程的特点，采纳 915×1830×15mm 的模板，地下室外墙采纳止水对拉螺杆，内隔墙、柱子和梁部分用 PVC 管和对拉螺杆进行加固。二、材料的要求和配置1、模板、木枋的强度、刚度应符合有关规定，模板表面应光洁，不起毛；木枋尺寸应满足要求。2、禁止材质和截面尺寸不符合要求的材料进场。3、钢管、扣件材质应满足要求，钢管在使用一段时间后应检查校直，扣件应定时上油清洗，对拉螺杆每次使用前应检查其螺纹是否损坏等。4、板外竖楞采纳 50×100 木枋，木枋根据需要进行刨边，保证木枋与模板接触面平整，严禁使用弯曲、腐朽的木枋。5、模板使用之前必须刷脱模剂，当模板出现破损及时修补、截边，不能修补的要更新模板。模板加工不能在现场加工，必须在木工加工车间，弹线切割，钻孔在同一部位、同一尺寸的情况下作好标示编号。6、内隔墙和柱穿墙螺杆采纳 φ14 的对拉螺杆，加 PVC 套管对拉螺栓在模板拆除后抽出重复使用。地下室外墙采纳止水螺杆。7、由于进场的木枋存在加工尺寸不准及弯曲的质量问题，从而大大影响砼成型的质量，因此要对进场的木枋和层板进行选择。8、本工程模板采纳拼板形式，墙、柱模板一次性支模满足层高和截面尺寸变化的需要。9、水平和竖向模板按满足地下室和首层的需求量进行配模。10、为了增强柱、墙阳角处的稳固，在阳角位置用对拉螺杆穿过钢套管进行加固。 三、模板制作安装及其支撑体系1、模板施工工艺流程墙、柱定型模板的加工制作→测量放线→满樘架的搭设→墙、柱钢筋的帮扎→墙、柱钢...
