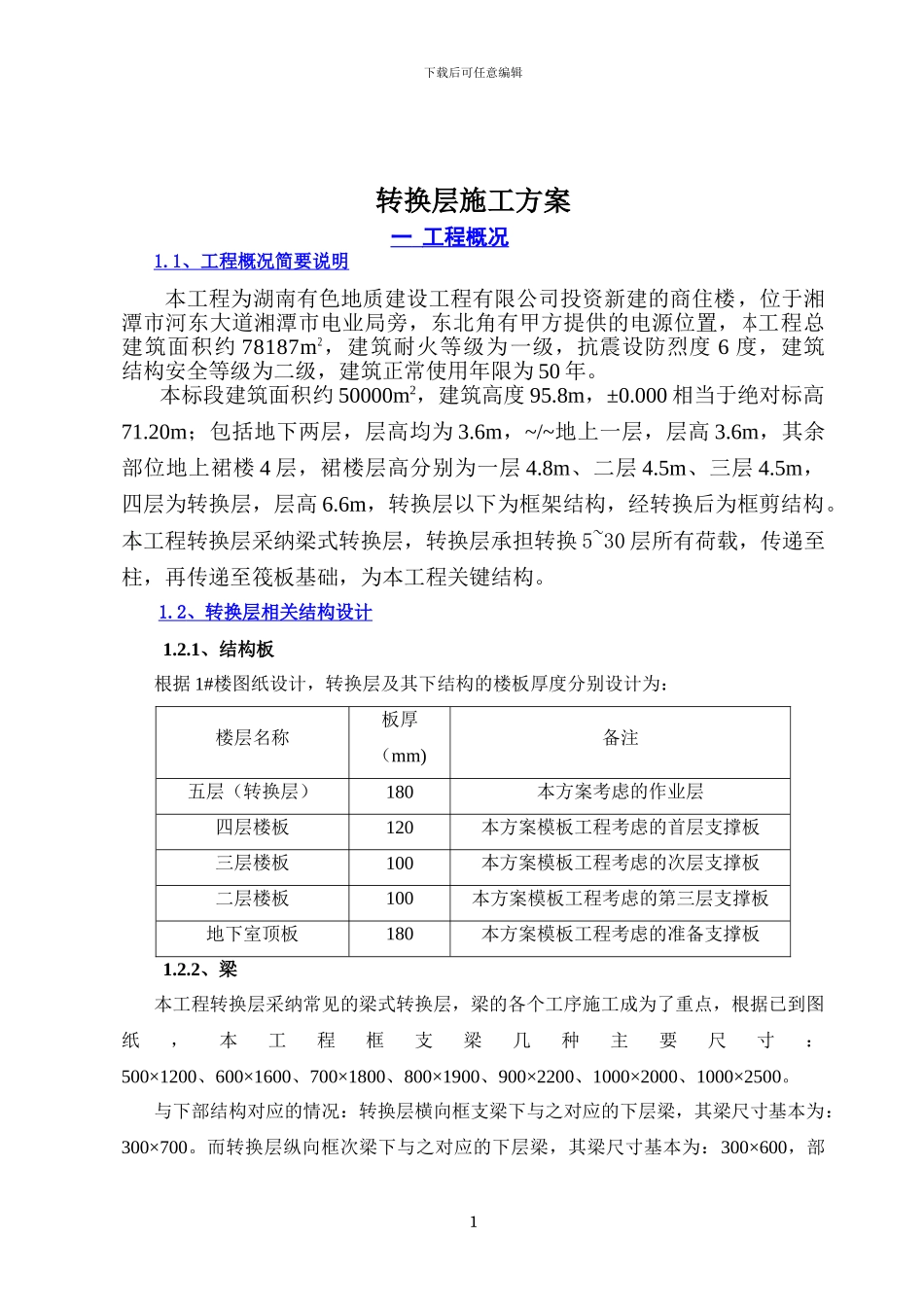

下载后可任意编辑转换层施工方案一 工程概况 1
1 、工程概况简要说明 本工程为湖南有色地质建设工程有限公司投资新建的商住楼，位于湘潭市河东大道湘潭市电业局旁，东北角有甲方提供的电源位置，本工程总建筑面积约 78187m2，建筑耐火等级为一级，抗震设防烈度 6 度，建筑结构安全等级为二级，建筑正常使用年限为 50 年
本标段建筑面积约 50000m2，建筑高度 95
000 相当于绝对标高71
20m；包括地下两层，层高均为 3
6m，~/~地上一层，层高 3
6m，其余部位地上裙楼 4 层，裙楼层高分别为一层 4
8m、二层 4
5m、三层 4
5m，四层为转换层，层高 6
6m，转换层以下为框架结构，经转换后为框剪结构
本工程转换层采纳梁式转换层，转换层承担转换 5~30 层所有荷载，传递至柱，再传递至筏板基础，为本工程关键结构
2 、转换层相关结构设计 1
1、结构板根据 1#楼图纸设计，转换层及其下结构的楼板厚度分别设计为：楼层名称板厚（mm)备注五层（转换层）180本方案考虑的作业层四层楼板120本方案模板工程考虑的首层支撑板三层楼板100本方案模板工程考虑的次层支撑板二层楼板100本方案模板工程考虑的第三层支撑板地下室顶板180本方案模板工程考虑的准备支撑板1
2、梁本工程转换层采纳常见的梁式转换层，梁的各个工序施工成为了重点，根据已到图纸，本工程框支梁几种主要尺寸：500×1200、600×1600、700×1800、800×1900、900×2200、1000×2000、1000×2500
与下部结构对应的情况：转换层横向框支梁下与之对应的下层梁，其梁尺寸基本为：300×700
而转换层纵向框次梁下与之对应的下层梁，其梁尺寸基本为：300×600，部1下载后可任意编辑分跨下部无对应的结构梁，其支撑必定直接落在下层楼板上，将成为支撑设计
