地暖施工方案VIP免费

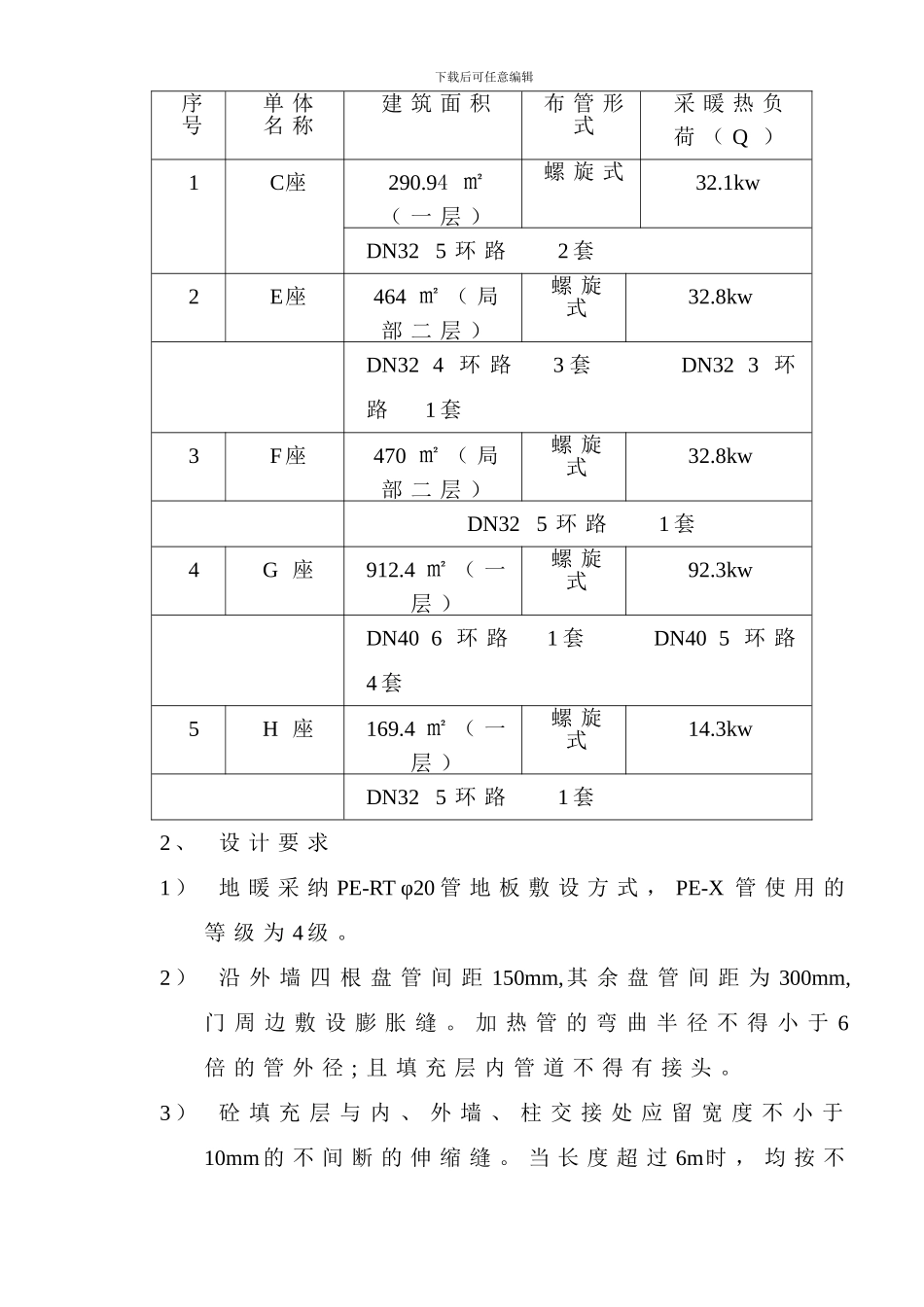

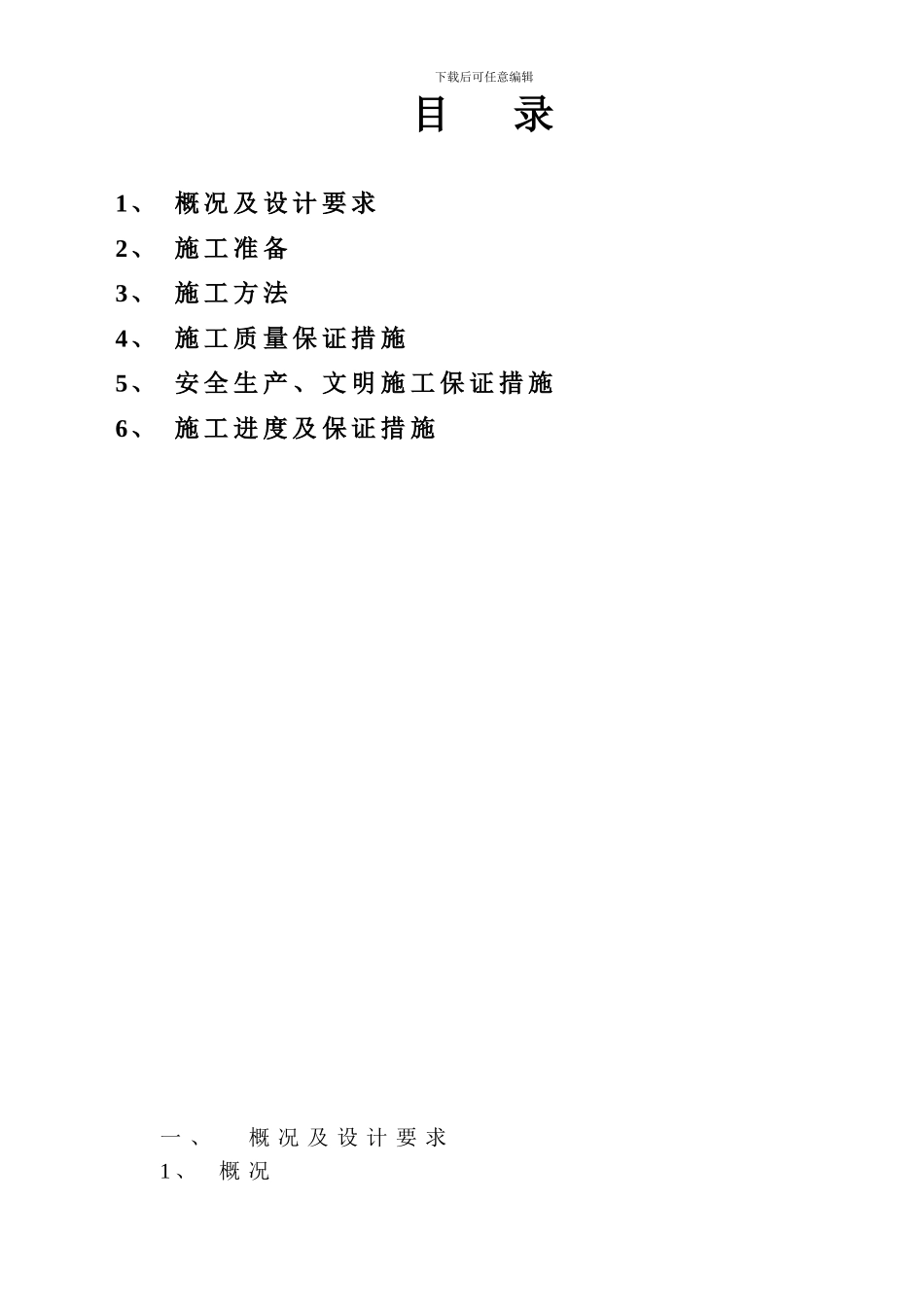

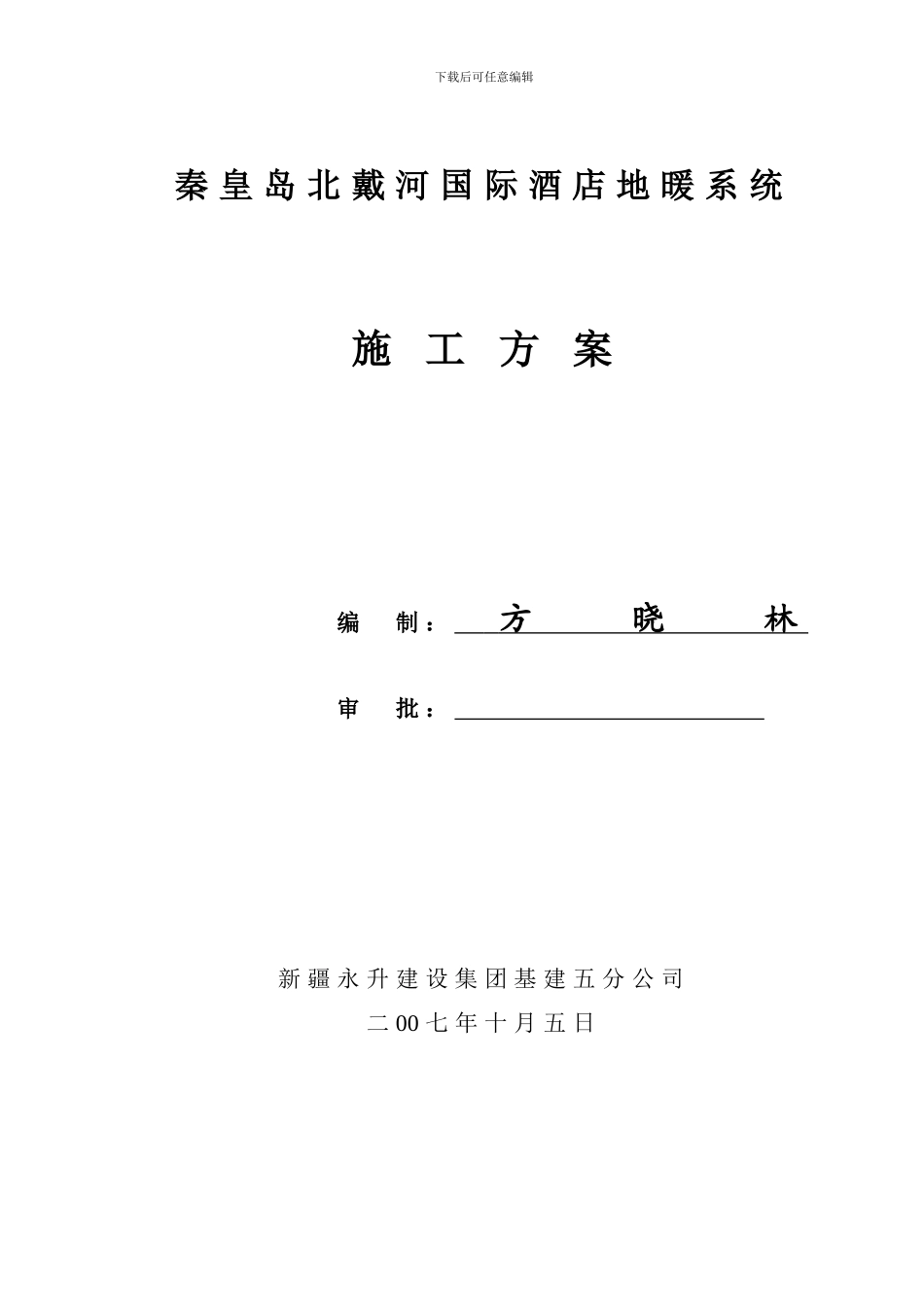

下载后可任意编辑秦 皇 岛 北 戴 河 国 际 酒 店 地 暖 系 统施 工 方 案编 制 ： 方 晓 林 审 批 ： 新 疆 永 升 建 设 集 团 基 建 五 分 公 司二 00 七 年 十 月 五 日下载后可任意编辑目 录1、 概 况 及 设 计 要 求2、 施 工 准 备3、 施 工 方 法4、 施 工 质 量 保 证 措 施5、 安 全 生 产 、 文 明 施 工 保 证 措 施6、 施 工 进 度 及 保 证 措 施一 、概 况 及 设 计 要 求1 、概 况下载后可任意编辑序号单 体名 称建 筑 面 积布 管 形式采 暖 热 负荷 （ Q ）1C座290.94 ㎡（ 一 层 ）螺 旋 式32.1kwDN32 5 环 路 2 套2E座464 ㎡ （ 局部 二 层 ）螺 旋式32.8kwDN32 4 环 路 3 套 DN32 3 环路 1 套3F座470 ㎡ （ 局部 二 层 ）螺 旋式32.8kwDN32 5 环 路 1 套4G 座912.4 ㎡ （ 一层 ）螺 旋式92.3kwDN40 6 环 路 1 套 DN40 5 环 路 4 套5H 座169.4 ㎡ （ 一层 ）螺 旋式14.3kwDN32 5 环 路 1 套2 、设 计 要 求1 ）地 暖 采 纳 PE-RT φ20 管 地 板 敷 设 方 式 ， PE-X 管 使 用 的等 级 为 4 级 。2 ）沿 外 墙 四 根 盘 管 间 距 150mm,其 余 盘 管 间 距 为 300mm,门 周 边 敷 设 膨 胀 缝 。 加 热 管 的 弯 曲 半 径 不 得 小 于 6倍 的 管 外 径 ; 且 填 充 层 内 管 道 不 得 有 接 头 。3 ）砼 填 充 层 与 内 、 外 墙 、 柱 交 接 处 应 留 宽 度 不 小 于10mm 的 不 间 断 的 伸 缩 缝 。 当 长 度 超 过 6m时 ， 均 按 不下载后可任意编辑大 于 6m间 距 设 置 伸 缩 缝 ， 宽 度 不 小 于 8mm ， 用 高 发泡 聚 乙 烯 泡 沫 塑 料 填 充 。 管 道 穿 越 伸 缩 缝 时 应 设 长度 不 小 于 200 mm的 柔 性 套 管 。4 ）塑 料 管 应 用 专 用 塑 料 管 卡 固 定 于 绝 缘 层 上 。 固 定点 的 间 距 ， 直 管 段 不 应 大 于 700 mm， 弯 曲 管 段 不 应大 于 300 mm。5 ）加 热 盘 管 水 压 试 验 0.8Mpa,5 分 钟 降 压 不 超 过 0..02 Mpa,为 合 格 。 加 热 盘 管 ...
