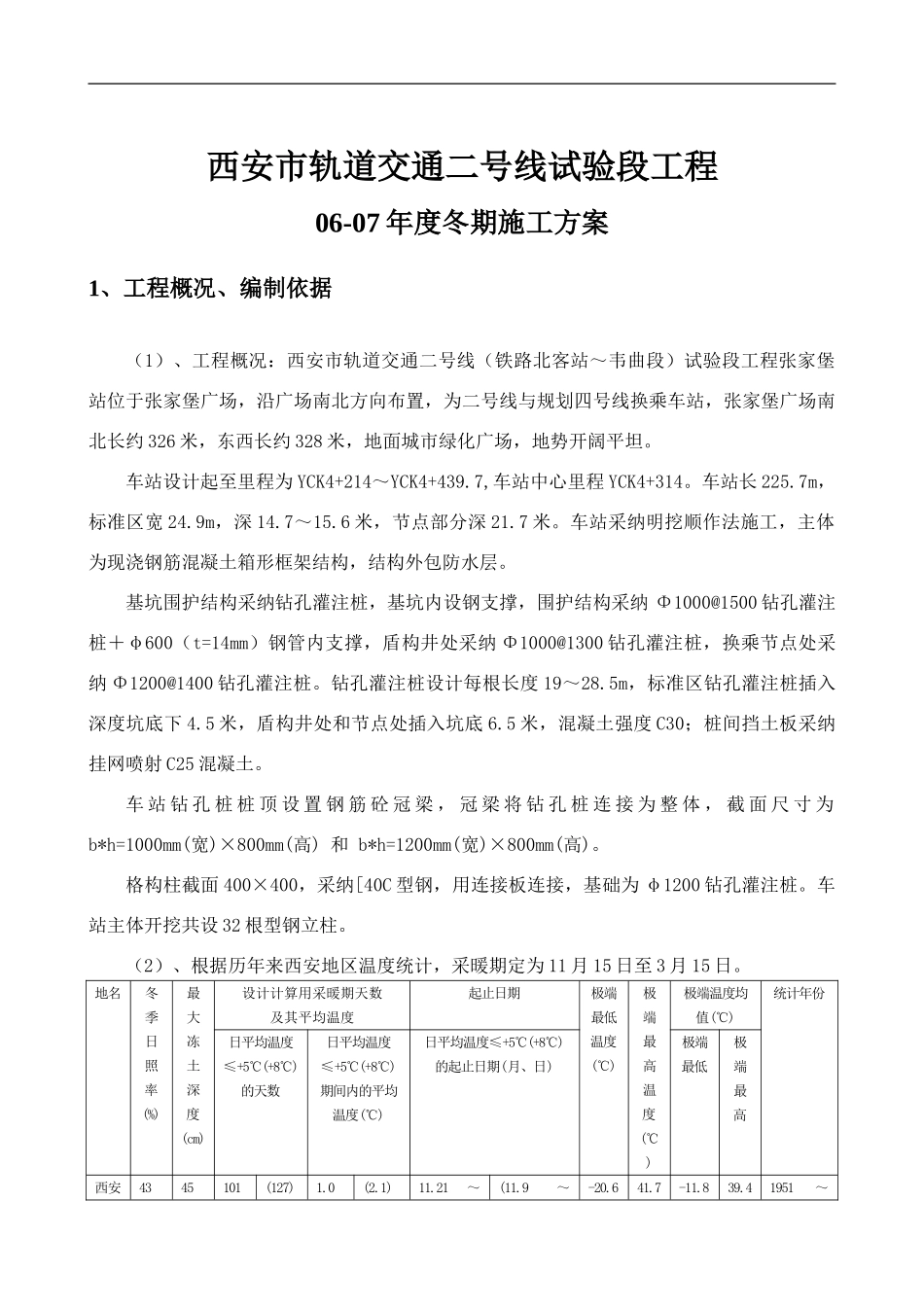

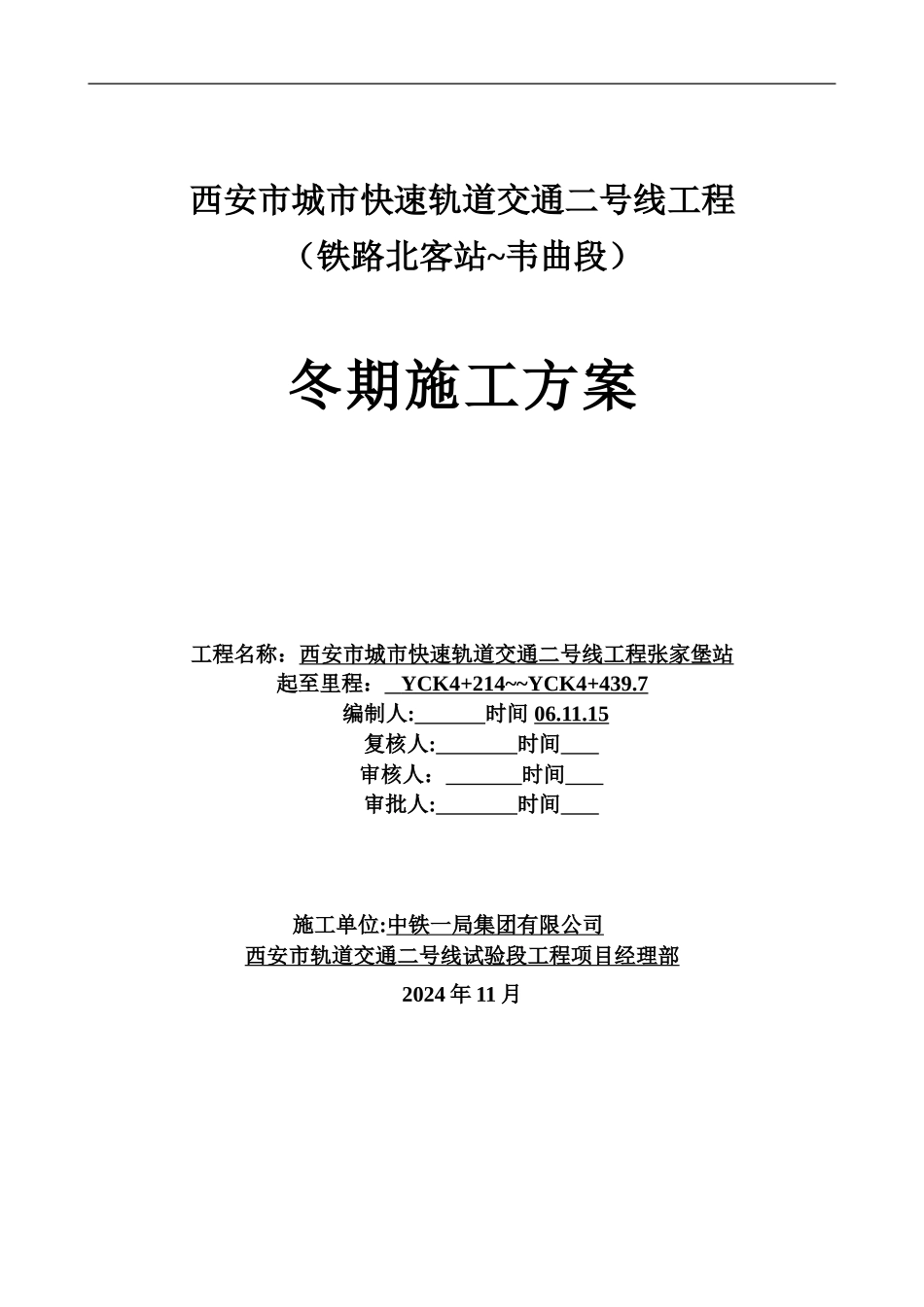

西安市城市快速轨道交通二号线工程（铁路北客站~韦曲段）冬期施工方案工程名称：西安市城市快速轨道交通二号线工程张家堡站起至里程： YCK4+214~~YCK4+439.7 编制人: 时间 06.11.15复核人: 时间 审核人： 时间 审批人: 时间 施工单位:中铁一局集团有限公司西安市轨道交通二号线试验段工程项目经理部2024 年 11 月西安市轨道交通二号线试验段工程06-07 年度冬期施工方案1、工程概况、编制依据（1）、工程概况：西安市轨道交通二号线（铁路北客站～韦曲段）试验段工程张家堡站位于张家堡广场，沿广场南北方向布置，为二号线与规划四号线换乘车站，张家堡广场南北长约 326 米，东西长约 328 米，地面城市绿化广场，地势开阔平坦。车站设计起至里程为 YCK4+214～YCK4+439.7,车站中心里程 YCK4+314。车站长 225.7m，标准区宽 24.9m，深 14.7～15.6 米，节点部分深 21.7 米。车站采纳明挖顺作法施工，主体为现浇钢筋混凝土箱形框架结构，结构外包防水层。基坑围护结构采纳钻孔灌注桩，基坑内设钢支撑，围护结构采纳 Φ1000@1500 钻孔灌注桩＋φ600（t=14mm）钢管内支撑，盾构井处采纳 Φ1000@1300 钻孔灌注桩，换乘节点处采纳 Φ1200@1400 钻孔灌注桩。钻孔灌注桩设计每根长度 19～28.5m，标准区钻孔灌注桩插入深度坑底下 4.5 米，盾构井处和节点处插入坑底 6.5 米，混凝土强度 C30；桩间挡土板采纳挂网喷射 C25 混凝土。车 站 钻 孔 桩 桩 顶 设 置 钢 筋 砼 冠 梁 ， 冠 梁 将 钻 孔 桩 连 接 为 整 体 ， 截 面 尺 寸 为b*h=1000mm(宽)×800mm(高) 和 b*h=1200mm(宽)×800mm(高)。格构柱截面 400×400，采纳[40C 型钢，用连接板连接，基础为 φ1200 钻孔灌注桩。车站主体开挖共设 32 根型钢立柱。（2）、根据历年来西安地区温度统计，采暖期定为 11 月 15 日至 3 月 15 日。地名冬季日照率(%)最大冻土深度(cm)设计计算用采暖期天数及其平均温度起止日期极端最低温度(℃)极端最高温度(℃)极端温度均值(℃)统计年份日平均温度≤+5℃(+8℃)的天数日平均温度≤+5℃(+8℃)期间内的平均温度(℃)日平均温度≤+5℃(+8℃)的起止日期(月、日)极端最低极端最高西安4345101(127)1.0(2.1)11.21～(11.9～-20.641.7-11.839.41951～下载后可任意编辑3.13.15)1980（3）、根据总体施工进度安排，张家堡车站的围护结构桩工程、冠梁、旋喷桩、场地布置和第Ⅰ施工段的垫层、底板砼...
