城西路站围护结构堵漏施工方案VIP免费

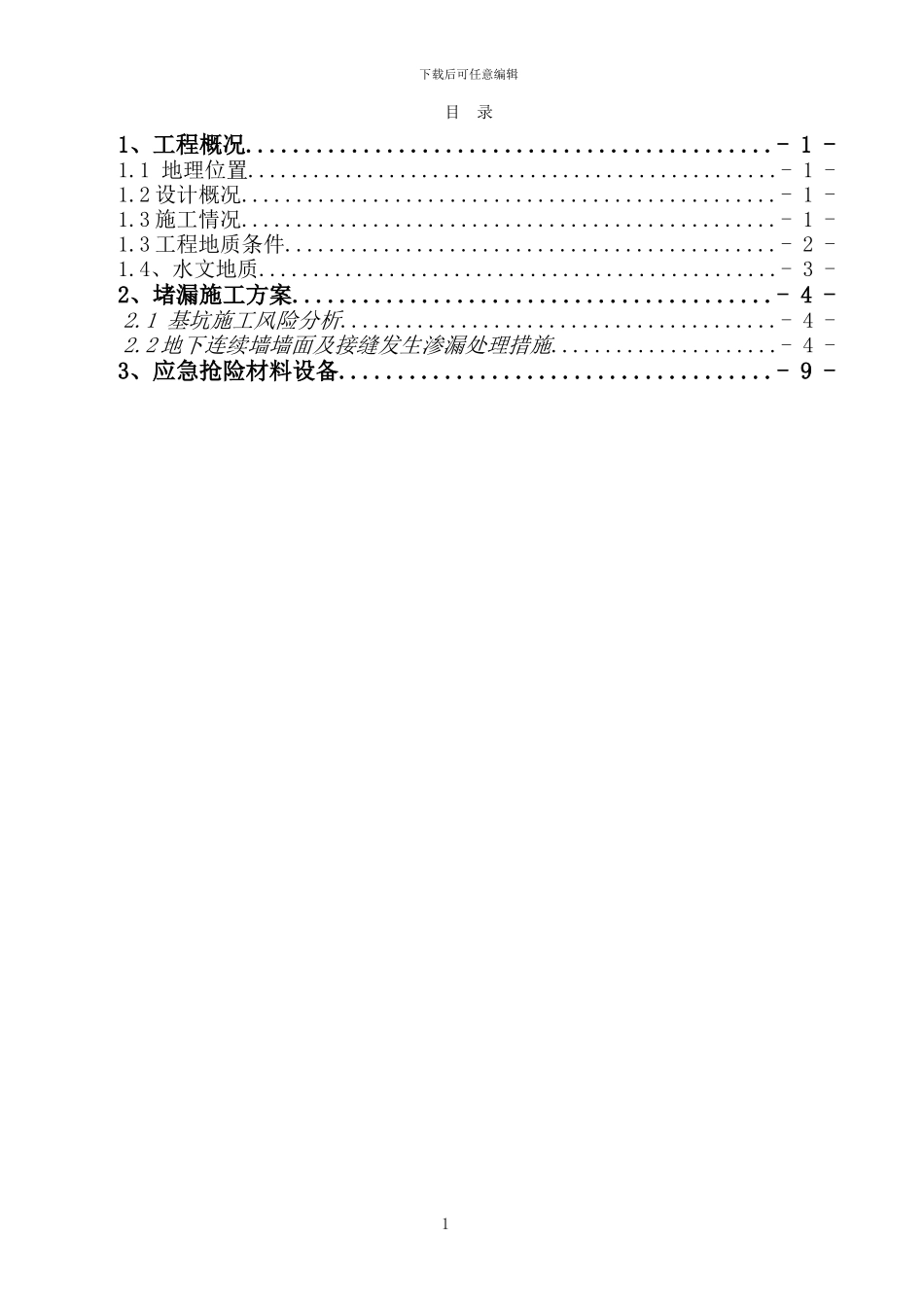

下载后可任意编辑目 录1、工程概况.............................................- 1 -1.1 地理位置.................................................- 1 -1.2 设计概况.................................................- 1 -1.3 施工情况.................................................- 1 -1.3 工程地质条件.............................................- 2 -1.4、水文地质................................................- 3 -2、堵漏施工方案.........................................- 4 -2.1 基坑施工风险分析........................................- 4 -2.2 地下连续墙墙面及接缝发生渗漏处理措施.....................- 4 -3、应急抢险材料设备.....................................- 9 -1下载后可任意编辑城西路站围护结构堵漏施工方案1、工程概况1.1 地理位置城西路站位于南京市珠江镇巩固村，城西路站沿宁乌公路东西方向布设。车站范围内宁乌公路两侧以少量的多层住宅和单层厂房为主，车站北侧有一条现状宽约 20m 深约 3~4m的雨山河道。1.2 设计概况本站为地下二层岛式车站，主体结构分为上（站厅层）、下（站台层）两层，车站规模 420.5m×宽 19.6m×高 12.9m，总建筑面积 22703.8m2，围护结构采纳地下连续墙形式,连续墙厚度为 800mm，深度为 19.612m -22.201m。地下连续墙使用阶段与主体形成复合式侧墙结构，单元槽段共 152 幅，采纳“H”型钢板接头。基 坑 深 度 16-17.4m 左 右 ， 标 准 段 竖 向 设 置 四 道 支 撑 ， 第 一 道 为 钢 筋 混 凝 土 支 撑（800×900mm），其余为 Ф609 钢支撑，其中第四道为换撑。 1.3 施工情况地下连续墙于 2024 年 4 月 18 日开工，2024 年 10 月 9 日顺利完工。地下连续墙施工工艺为：测量放线→导墙施工→地下墙成槽→清孔→钢筋笼吊放→水下砼浇注，如“图 1.3-1 地下连续墙施工工艺流程图。1下载后可任意编辑图 1.3-1 地下连续墙施工工艺流程图1.3 工程地质条件城西路站属于长江高漫滩地貌，主要土层为①-1 杂填土、①-2-2 素填土、①-3 淤泥、2下载后可任意编辑②-1b2-3 粉质粘土、②-2b4 淤泥质粉质粘土～粉质粘土、-3b1-2 粉质粘土、-4e-2 粉质粘土混卵砾石、K2P-2 强风化粉砂质泥岩、K2P-3 中风化泥质粉砂岩、泥质粉砂岩等。车站底板大部分坐落于强风化泥质粉砂...
