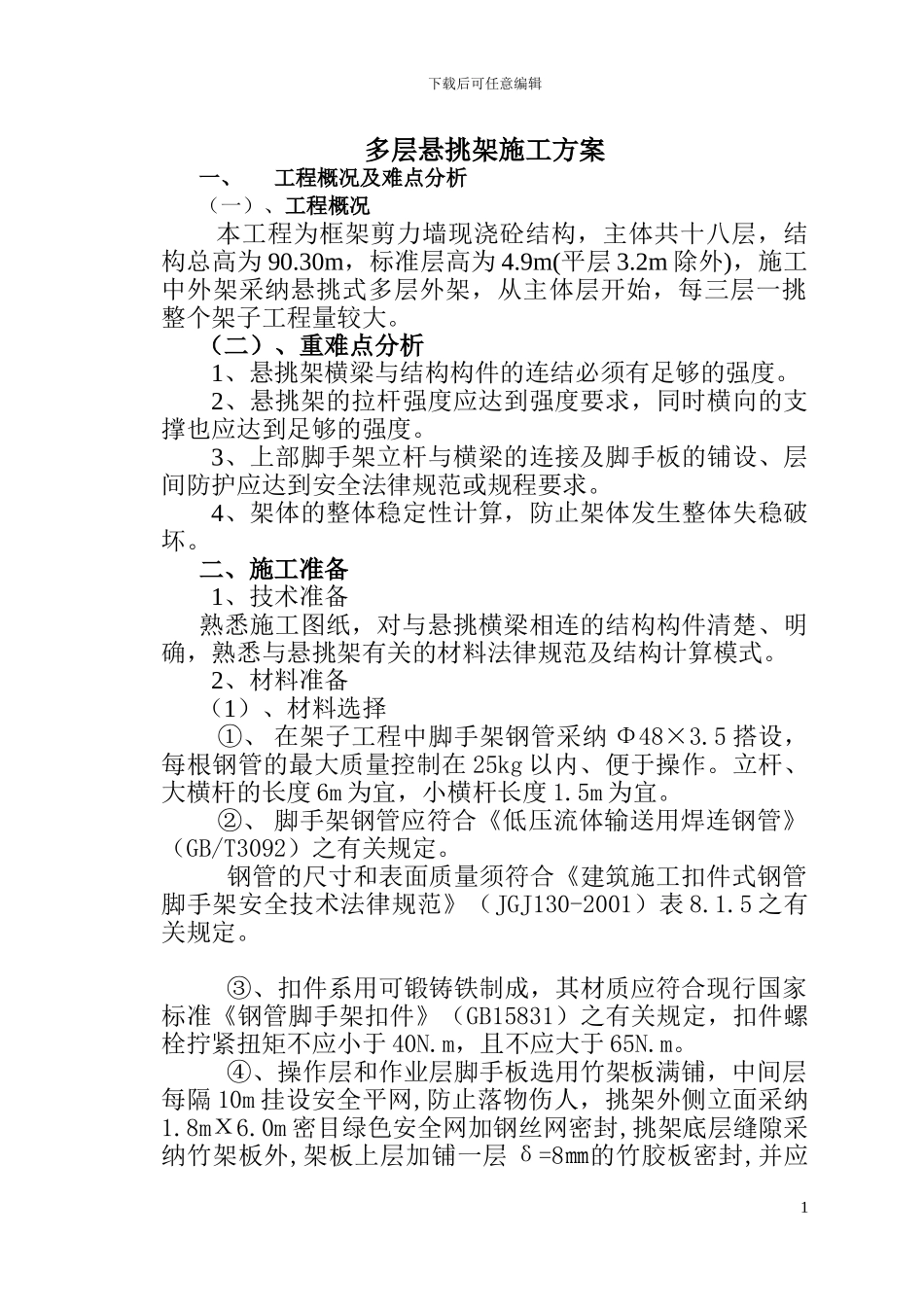

下载后可任意编辑多层悬挑架施工方案一、工程概况及难点分析（一）、工程概况本工程为框架剪力墙现浇砼结构，主体共十八层，结构总高为 90.30m，标准层高为 4.9m(平层 3.2m 除外)，施工中外架采纳悬挑式多层外架，从主体层开始，每三层一挑整个架子工程量较大。（二）、重难点分析1、悬挑架横梁与结构构件的连结必须有足够的强度。2、悬挑架的拉杆强度应达到强度要求，同时横向的支撑也应达到足够的强度。3、上部脚手架立杆与横梁的连接及脚手板的铺设、层间防护应达到安全法律规范或规程要求。4、架体的整体稳定性计算，防止架体发生整体失稳破坏。二、施工准备1、技术准备熟悉施工图纸，对与悬挑横梁相连的结构构件清楚、明确，熟悉与悬挑架有关的材料法律规范及结构计算模式。2、材料准备（1）、材料选择①、 在架子工程中脚手架钢管采纳 Φ48×3.5 搭设，每根钢管的最大质量控制在 25kg 以内、便于操作。立杆、大横杆的长度 6m 为宜，小横杆长度 1.5m 为宜。②、 脚手架钢管应符合《低压流体输送用焊连钢管》（GB/T3092）之有关规定。钢管的尺寸和表面质量须符合《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）表 8.1.5 之有关规定。③、扣件系用可锻铸铁制成，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）之有关规定，扣件螺栓拧紧扭矩不应小于 40N.m，且不应大于 65N.m。④、操作层和作业层脚手板选用竹架板满铺，中间层每隔 10m 挂设安全平网,防止落物伤人，挑架外侧立面采纳1.8mХ6.0m 密目绿色安全网加钢丝网密封,挑架底层缝隙采纳竹架板外,架板上层加铺一层 δ=8㎜的竹胶板密封,并应1下载后可任意编辑固定,不得移位。3、机具准备架子搭设前应准备好扳手、安全带、18 井铁丝等器具。三、主要施工方法及技术措施本工程采纳悬挑双排扣件式外脚手架，每 3 层一挑，搭设高度为 16M，悬挑杆件间距为 1.5M，立杆横距 0.8M，纵距 1.5M，水平大横杆步距为 1.65M，横向水平小横杆间距 1.5M，纵向水平大横杆间距 1.0M，水平连墙件按二步三跨设置。1、悬挑梁及架体稳定（1）、悬挑梁采纳 Φ48Х3.5 的钢管搭设，尾端固定在钢筋砼楼板上，另一端悬挑出楼板，悬挑长度为1.20M，悬挑杆件（梁）按间距 1.5M 布置。立杆与悬挑梁采纳扣件连接。悬挑梁尾端使用“n”和“Ω”形钢筋环扣固定在钢筋砼楼板上，其示意图如下：（二面图）（2）、架体的整体稳定依靠连接件的侧向支撑增加架体的横向...
