大北煤矿探放水钻孔安全技术措施.VIP免费

大北煤矿探放水钻孔安全技术措施._第1页
1/7

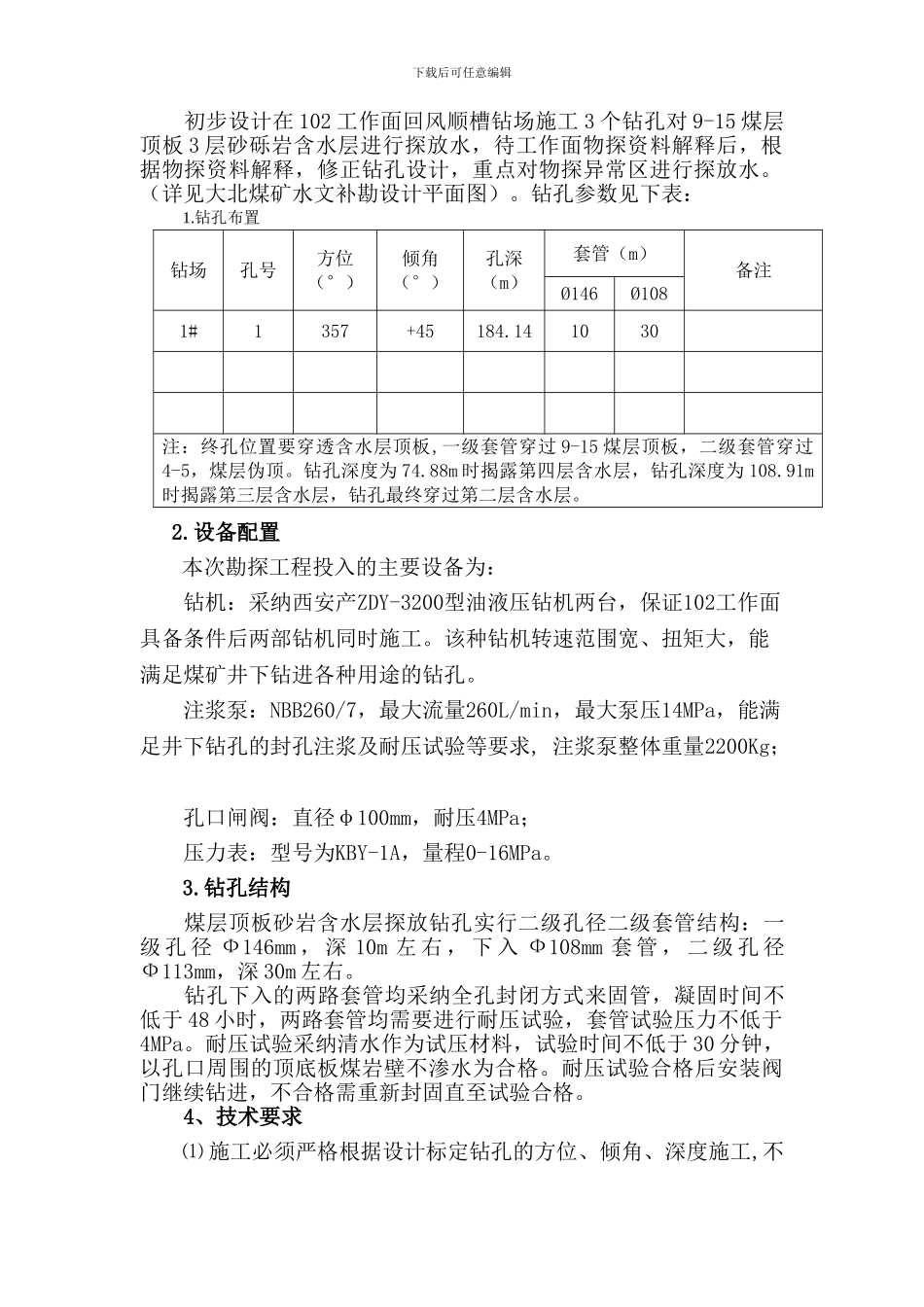

大北煤矿探放水钻孔安全技术措施._第2页
2/7

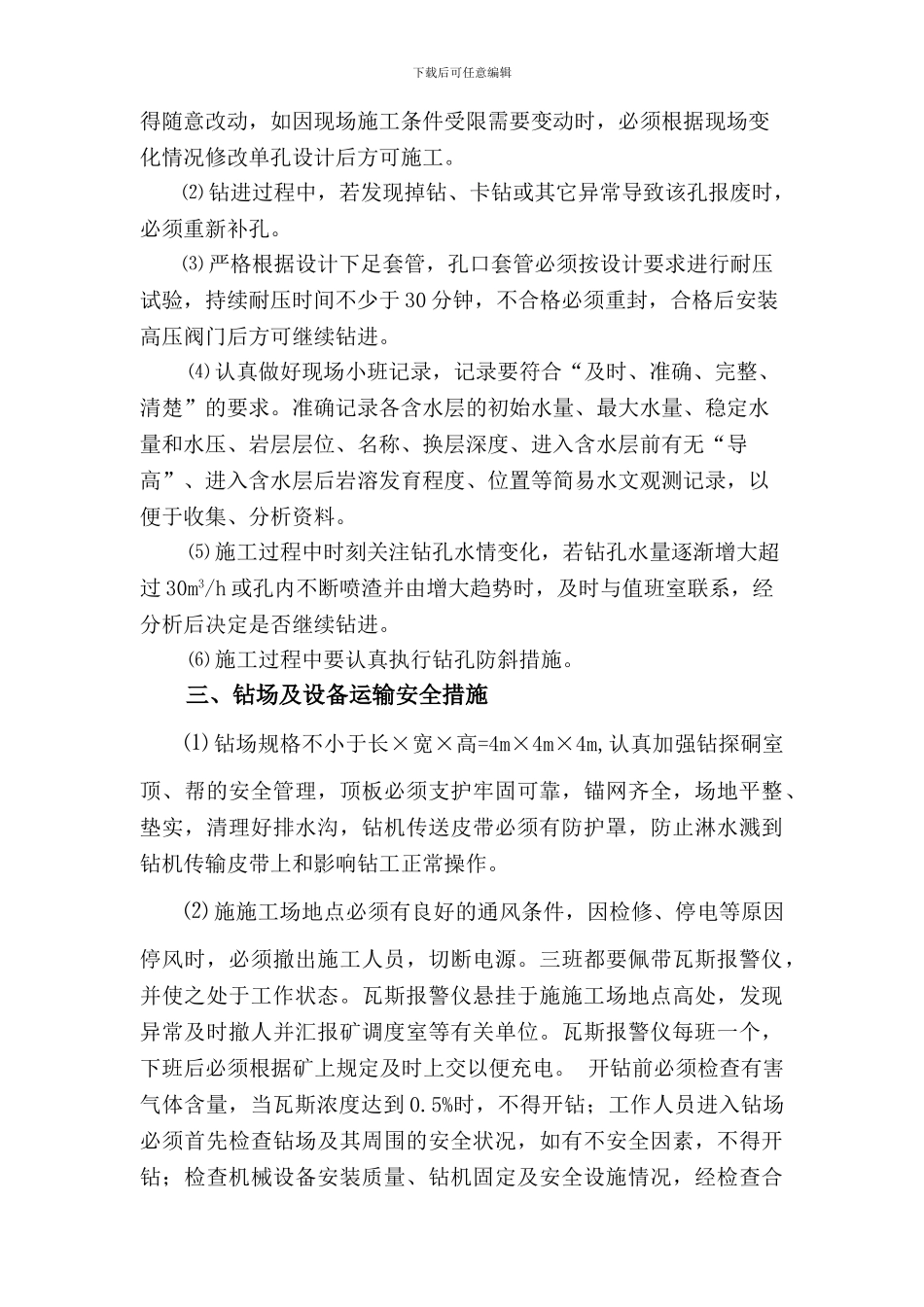

大北煤矿探放水钻孔安全技术措施._第3页
3/7
大北煤矿探放水钻孔施工安全技术措施为了更好地指导大北煤矿 102 工作面顶板探放水工作,安徽惠洲地下灾害讨论设计院于 2024 年 6 月 1 日对大北煤矿 102 工作面外段顶板富水性进行了瞬变电磁探测。由于施工现场条件限制,探测仅 在 工 作 面 回 风 顺 槽 进 行 , 朝 向 工 作 面 面 内 共 测0°、15°、30°、45°、60°、75°六个方向,面外 60°一个方向探测。测点间距离为 10m。测量范围内存在两个较明显低阻异常区。第一个低阻异常区在倾角 15°剖面中反映明显,异常区位置在 0m~20m,沿 15°探测方向前方 20m 处。第二个低阻异常区范围较大,在各个剖面图中反映都比较明显,异常区位置在 140m~160m, 30°~60°倾角沿探测方向30m 处(详见附图)。因此专家建议在探测 160m 处与巷道垂直方向往面内以+45°倾角钻探进行验证。02 04 06 08 01 0 01 2 01 4 01 6 01 8 002 04 06 08 01 0 01 2 01 4 01 6 01 8 002 04 06 08 01 0 002 04 06 08 01 0 0 45°倾角剖面图因此,本单位决定在井下对矿井煤层顶板砂岩含水层进行探放,探放位置在 102 回风顺槽测量控制点 H2 向里 160m 处与巷道垂直方向往面内以+45°倾角钻探,钻探深度为 184.14m。为保证探放钻孔顺利施工,特制订本安全技术措施。一、施工目的:1、在 E(9-15)102 工作面对煤层顶板砂岩含水层进行探放,探明顶板砂岩含水层与煤层顶板的距离及富水性;2、通过顶板砂岩含水层探放钻孔的施工,对 E(9-15)102 工作面顶板砂岩含水层进行大量放水,结合地面钻孔及井上下物探资料的解释,确保工作面的安全回采。二、钻孔设计及要求下载后可任意编辑初步设计在 102 工作面回风顺槽钻场施工 3 个钻孔对 9-15 煤层顶板 3 层砂砾岩含水层进行探放水,待工作面物探资料解释后,根据物探资料解释,修正钻孔设计,重点对物探异常区进行探放水。(详见大北煤矿水文补勘设计平面图)。钻孔参数见下表:1.钻孔布置钻场孔号方位(°)倾角(°)孔深(m)套管(m)备注Ø146Ø1081#1357+45184.141030注:终孔位置要穿透含水层顶板,一级套管穿过 9-15 煤层顶板,二级套管穿过4-5,煤层伪顶。钻孔深度为 74.88m 时揭露第四层含水层,钻孔深度为 108.91m时揭露第三层含水层,钻孔最终穿过第二层含水层。2.设备配置本次勘探工程投入的主要设备为:钻机:采纳西安产ZDY-3200型油液压钻机两台,保证...
