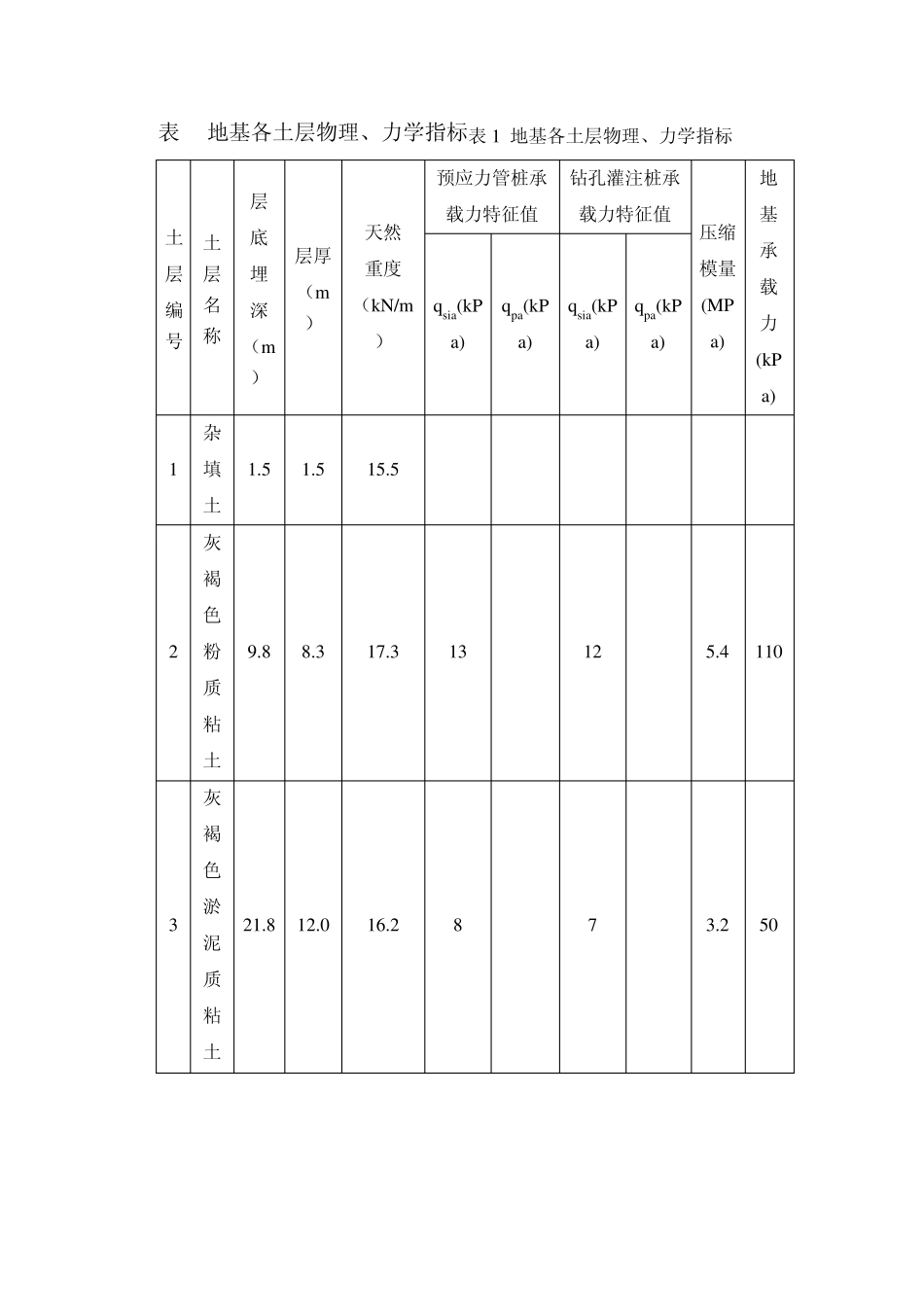

1. 设计资料 1.1 上部结构资料 某教学实验楼，上部结构为7层框架，其框架主梁、次梁均为现浇整体式，混凝土强度等级 C30。底层层高 3.4m（局部10m，内有 10t桥式吊车，其余层高 3.3m，底层柱网平面布置及柱底荷载如图 2所示。 1.2建筑物场地资料 （1）拟建建筑物场地位于市区内，地势平坦，建筑物平面位置如图1所示 图 1建筑物平面位置示意图 （2）建筑场地位于非地震区，不考虑地震影响。 场地地下水类型为潜水，地下水位离地表 2.1m，根据已有分析资料，该场地地下水对混凝土无腐蚀作用。 （3）建筑地基的土层分布情况及各土层物理、力学指标见表 1。 表1 地基各土层物理、力学指标表1 地基各土层物理、力学指标 土层 编号 土层名称 层底埋深 （m） 层厚 （m） 天然 重度（kN/m） 预应力管桩承载力特征值 钻孔灌注桩承载力特征值 压缩 模量(MPa) 地基承载力(kPa) qsia(kPa) qpa(kPa) qsia(kPa) qpa(kPa) 1 杂填土 1.5 1.5 15.5 2 灰褐色粉质粘土 9.8 8.3 17.3 13 12 5.4 110 3 灰褐色淤泥质粘土 21.8 12.0 16.2 8 7 3.2 50 4 黄褐色粉土夹粉质粘土 27.1 5.3 18.3 30 1100 24 600 11.0 148 5 灰-绿色粉质粘土 >27.1 18.9 35 2500 32 2000 8.2 198 柱号 轴力(kN) 弯矩(kNm ) 剪力(kN) 2. 选择桩型、桩端持力层 、承台埋深 2.1 选择桩型 根据施工场地、地基条件以及场地周围环境条件，选择桩基础。采用预应力高强混凝土薄壁管桩，这样可以较好的保证桩身质量，并在较短的施工工期完成沉桩任务。桩截面尺寸选用：D=500mm ，壁厚 18 2547 25 14 t=50mm。混凝土强度C30。 考虑承台埋深1.5 m，以4 层黄褐色粉土夹粉质粘土为持力层，桩端进入持力层深度2 倍桩径即0.6m，桩顶嵌入承台0.1m。这时桩端一下持力层厚度大于4 倍桩径，满足要求。 3.确定单桩承载力特征值 初步设计时，单桩竖向承载力特征值估算 siappaaqUqRilkN4296.0241273.812(5.014.325.014.316002 作施工图设计时，根据单桩竖向静荷载试验，得到单桩竖向承载力特征值 kNRa429 4 .确定桩数、桩位布置、拟定承台底面尺寸 先不计承台及承台上覆土重及偏心荷载估算桩的数量 94.54292547 aKRFn 取桩数n=6 根 为进一步减轻挤土效应，软土中桩距取 4 倍径，即 2m，桩的布置如图，承台尺寸mmm135，满足构造要求。承台及上覆重...
