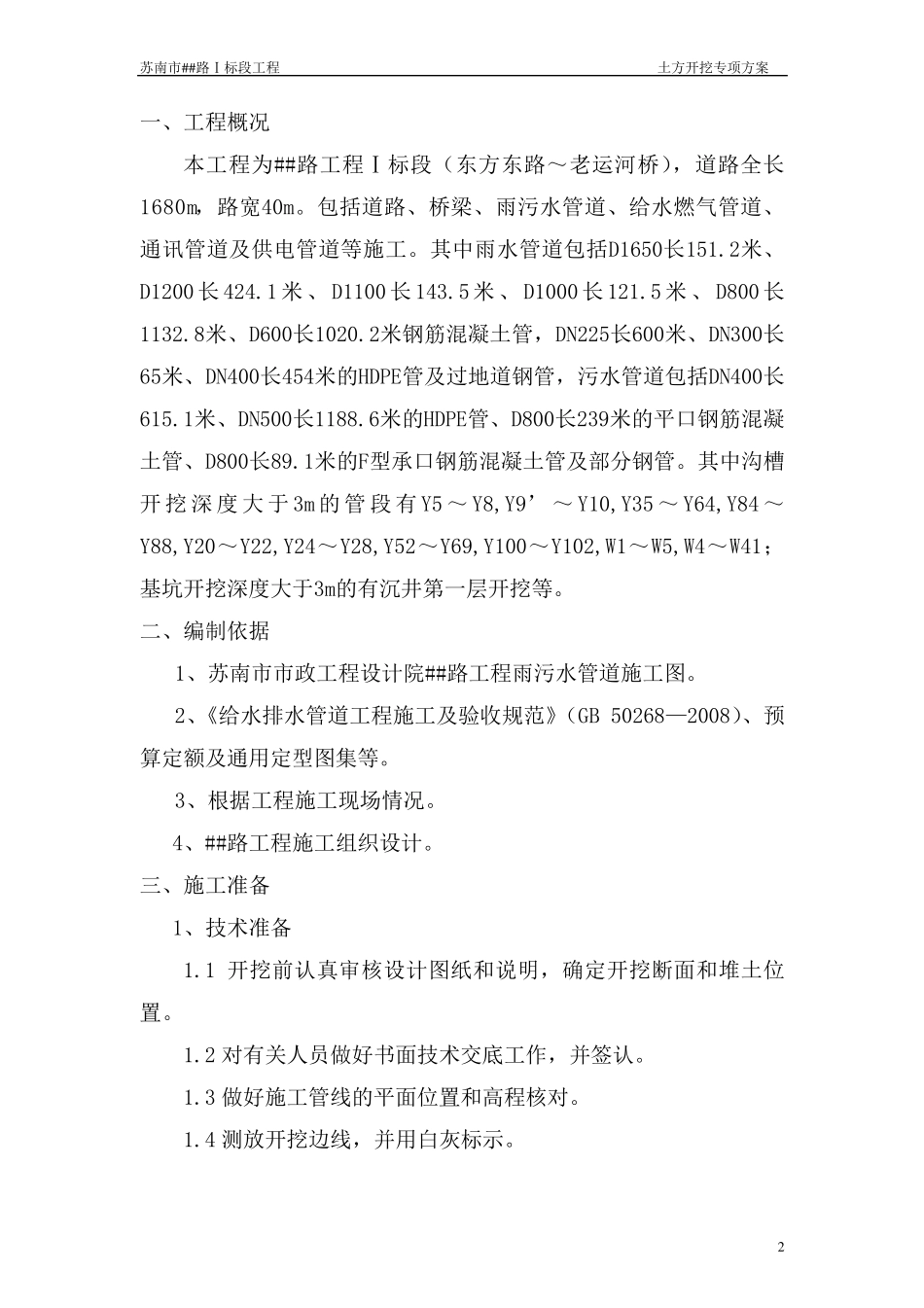

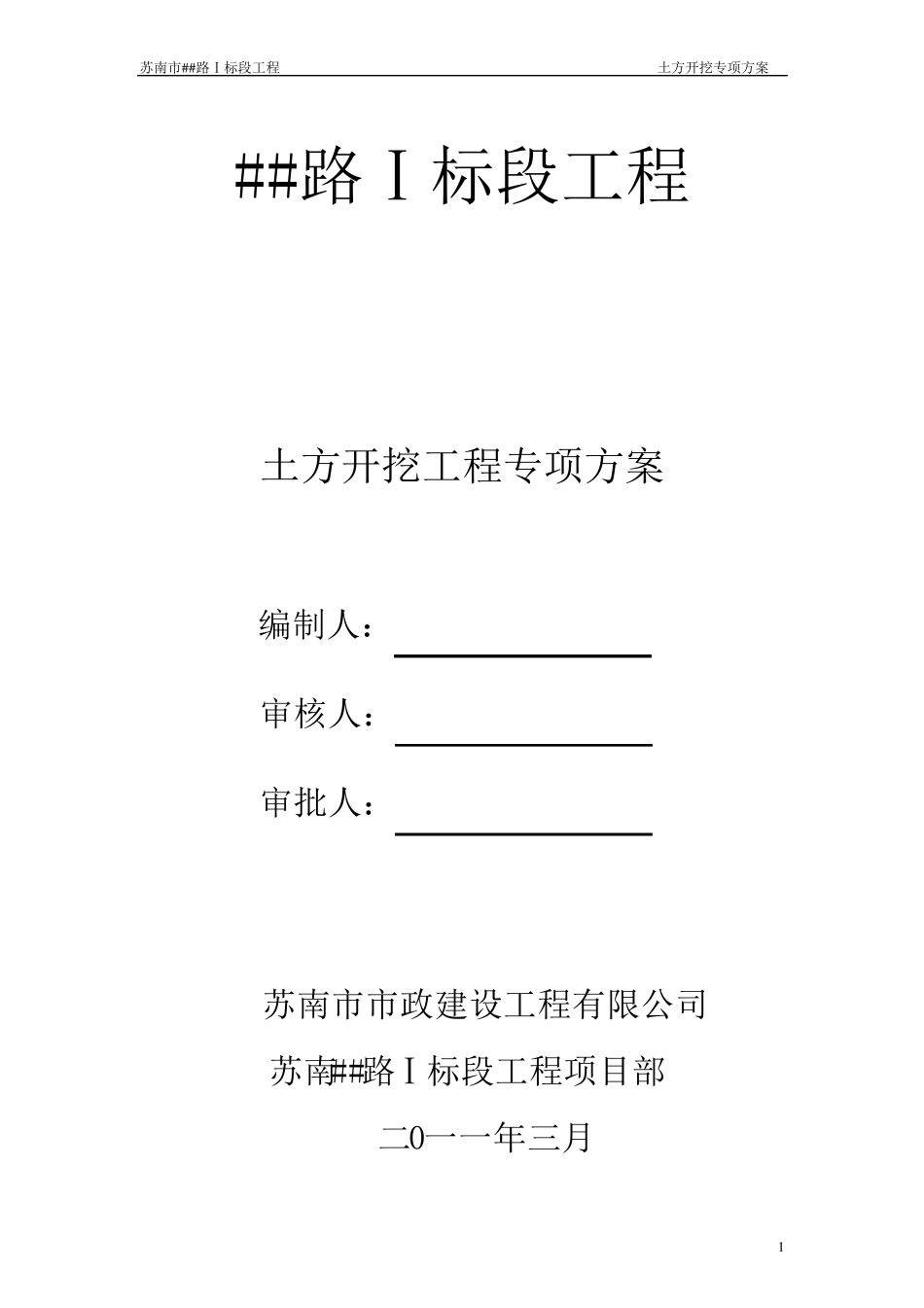

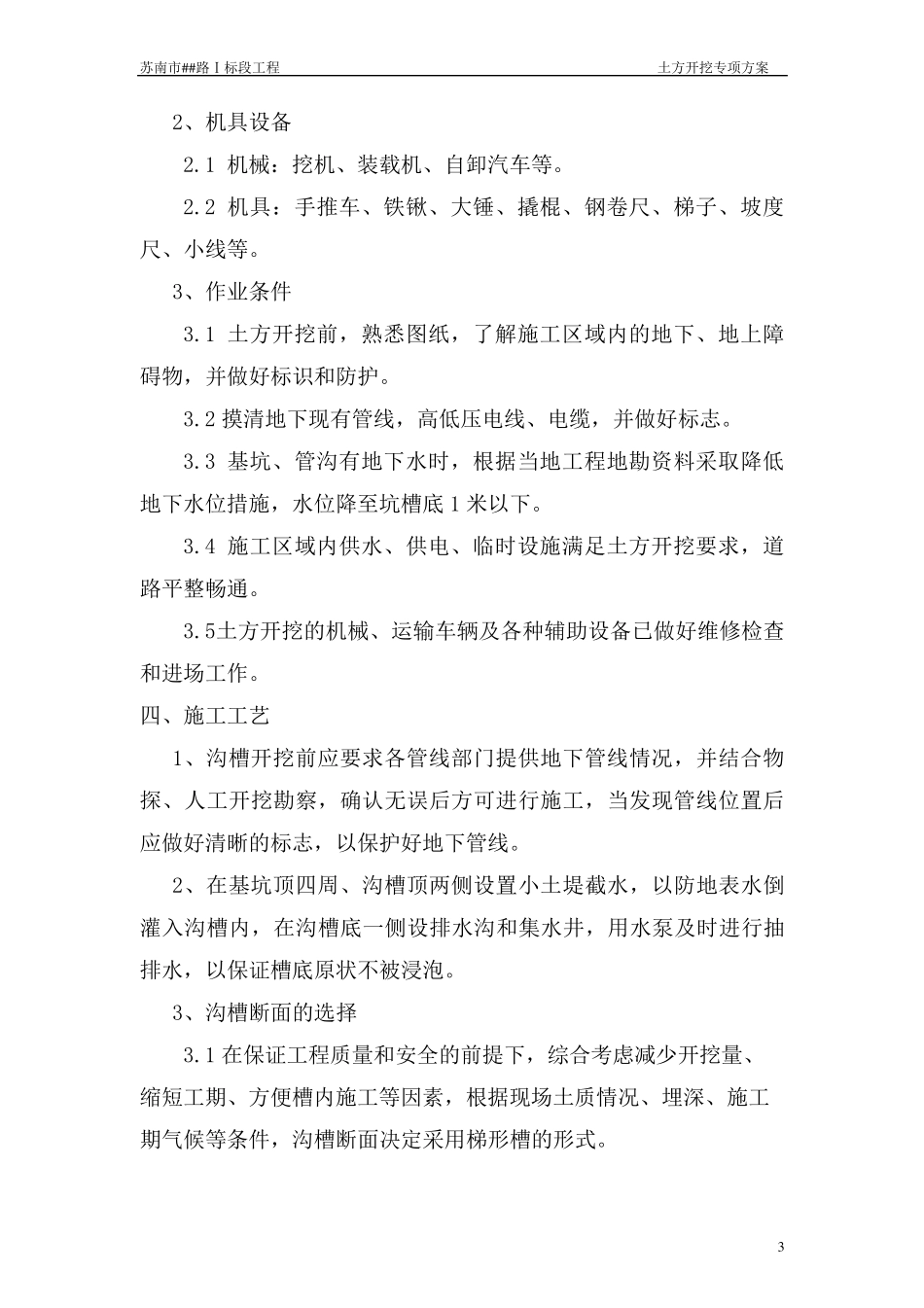

苏南市# # 路Ⅰ标段工程 土方开挖专项方案 1 ##路Ⅰ标段工程 土方开挖工程专项方案 编制人： 审核人： 审批人： 苏南市市政建设工程有限公司 苏南##路Ⅰ标段工程项目部 二0一一年三月 苏南市# # 路Ⅰ标段工程 土方开挖专项方案 2 一、工程概况 本工程为##路工程Ⅰ标段（东方东路～老运河桥），道路全长1680m，路宽40m。包括道路、桥梁、雨污水管道、给水燃气管道、通讯管道及供电管道等施工。其中雨水管道包括D1650长151.2米、D1200 长424.1 米、D1100 长143.5 米、D1000 长121.5 米、D800 长1132.8米、D600长1020.2米钢筋混凝土管，DN225长600米、DN300长65米、DN400长454米的HDPE管及过地道钢管，污水管道包括DN400长615.1米、DN500长1188.6米的HDPE管、D800长239米的平口钢筋混凝土管、D800长89.1米的F型承口钢筋混凝土管及部分钢管。其中沟槽开挖深度大于3m 的管段有Y5 ～Y8,Y9’～Y10,Y35 ～Y64,Y84 ～Y88,Y20～Y22,Y24～Y28,Y52～Y69,Y100～Y102,W1～W5,W4～W41；基坑开挖深度大于3m的有沉井第一层开挖等。 二、编制依据 1、苏南市市政工程设计院##路工程雨污水管道施工图。 2、《给水排水管道工程施工及验收规范》（GB 50268—2008）、预算定额及通用定型图集等。 3、根据工程施工现场情况。 4、##路工程施工组织设计。 三、施工准备 1、技术准备 1.1 开挖前认真审核设计图纸和说明，确定开挖断面和堆土位置。 1.2 对有关人员做好书面技术交底工作，并签认。 1.3 做好施工管线的平面位置和高程核对。 1.4 测放开挖边线，并用白灰标示。 苏南市# # 路Ⅰ标段工程 土方开挖专项方案 3 2、机具设备 2.1 机械：挖机、装载机、自卸汽车等。 2.2 机具：手推车、铁锹、大锤、撬棍、钢卷尺、梯子、坡度尺、小线等。 3、作业条件 3.1 土方开挖前，熟悉图纸，了解施工区域内的地下、地上障碍物，并做好标识和防护。 3.2 摸清地下现有管线，高低压电线、电缆，并做好标志。 3.3 基坑、管沟有地下水时，根据当地工程地勘资料采取降低地下水位措施，水位降至坑槽底 1 米以下。 3.4 施工区域内供水、供电、临时设施满足土方开挖要求，道路平整畅通。 3.5土方开挖的机械、运输车辆及各种辅助设备已做好维修检查和进场工作。 四、施工工艺 1、沟槽开挖前应要求各管线部门提供地下管线情况，并结合物探、人工开挖勘察，确认无误后方可进行施工，当发现管线位置后应做好清晰的标志，以...
