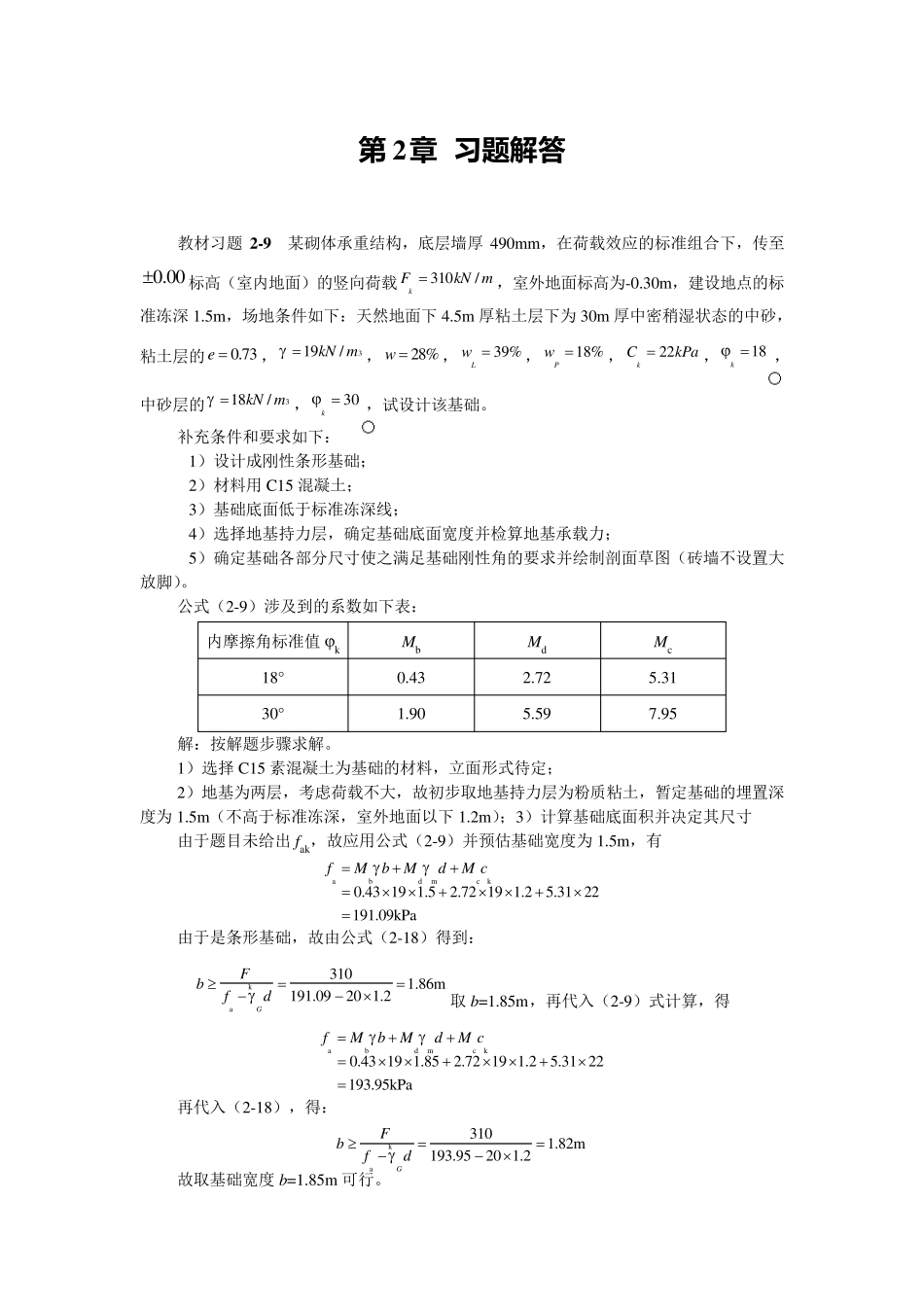

第 2 章 习题解答 教材习题2 -9 某砌体承重结构，底层墙厚490mm，在荷载效应的标准组合下，传至0.00标高（室内地面）的竖向荷载310/kFkN m，室外地面标高为-0.30m，建设地点的标准冻深1.5m，场地条件如下：天然地面下4.5m 厚粘土层下为30m 厚中密稍湿状态的中砂，粘土层的0.73e ，319/kN m ，28%w，39%Lw ，18%Pw ，22kCkPa，18k ，中砂层的318/kN m ，30k ，试设计该基础。 补充条件和要求如下： 1）设计成刚性条形基础； 2）材料用 C15 混凝土； 3）基础底面低于标准冻深线； 4）选择地基持力层，确定基础底面宽度并检算地基承载力； 5）确定基础各部分尺寸使之满足基础刚性角的要求并绘制剖面草图（砖墙不设置大放脚）。 公式（2-9）涉及到的系数如下表： 内摩擦角标准值 k Mb Md Mc 18° 0.43 2.72 5.31 30° 1.90 5.59 7.95 解：按解题步骤求解。 1）选择 C15 素混凝土为基础的材料，立面形式待定； 2）地基为两层，考虑荷载不大，故初步取地基持力层为粉质粘土，暂定基础的埋置深度为1.5m（不高于标准冻深，室外地面以下1.2m）；3）计算基础底面积并决定其尺寸 由于题目未给出 fak，故应用公式（2-9）并预估基础宽度为1.5m，有 abdmck0.43 19 1.52.72 19 1.25.31 22191.09kPafMbMdM c 由于是条形基础，故由公式（2-18）得到： ka3101.86m191.0920 1.2GFbfd取 b=1.85m，再代入（2-9）式计算，得 abdmck0.43 19 1.852.72 19 1.25.31 22193.95kPafMbMdM c 再代入（2-18），得： ka3101.82m193.9520 1.2GFbfd 故取基础宽度 b=1.85m 可行。 在上述计算中，注意d 的取值。 4）因为是建筑基础，地基条件尚可，在不考虑水平荷载的条件下不必计算地基基础的稳定性，（沉降是否计算要看其它条件）； 5）检算基础的刚性角或台阶的宽高比 按题目，基础上的砖墙需不做大放脚，故基础每边挑出的宽度为： 21 (1.850.49)0.68m2b  基底压力为： kkk31020 1.85 1.2191.57kPa1.85 1.0FGpA 根据上述条件，由表 2-1 查得基础的容许宽高比 1：1.00，所以基础的厚度应大于 0.68m，现取基础高度为 h0=0.7m，基础台阶的宽高比满足要求。 6）决定基础的细部尺寸并绘制结构图 基础厚度 700mm>500mm，考虑做成台阶形，为简...
