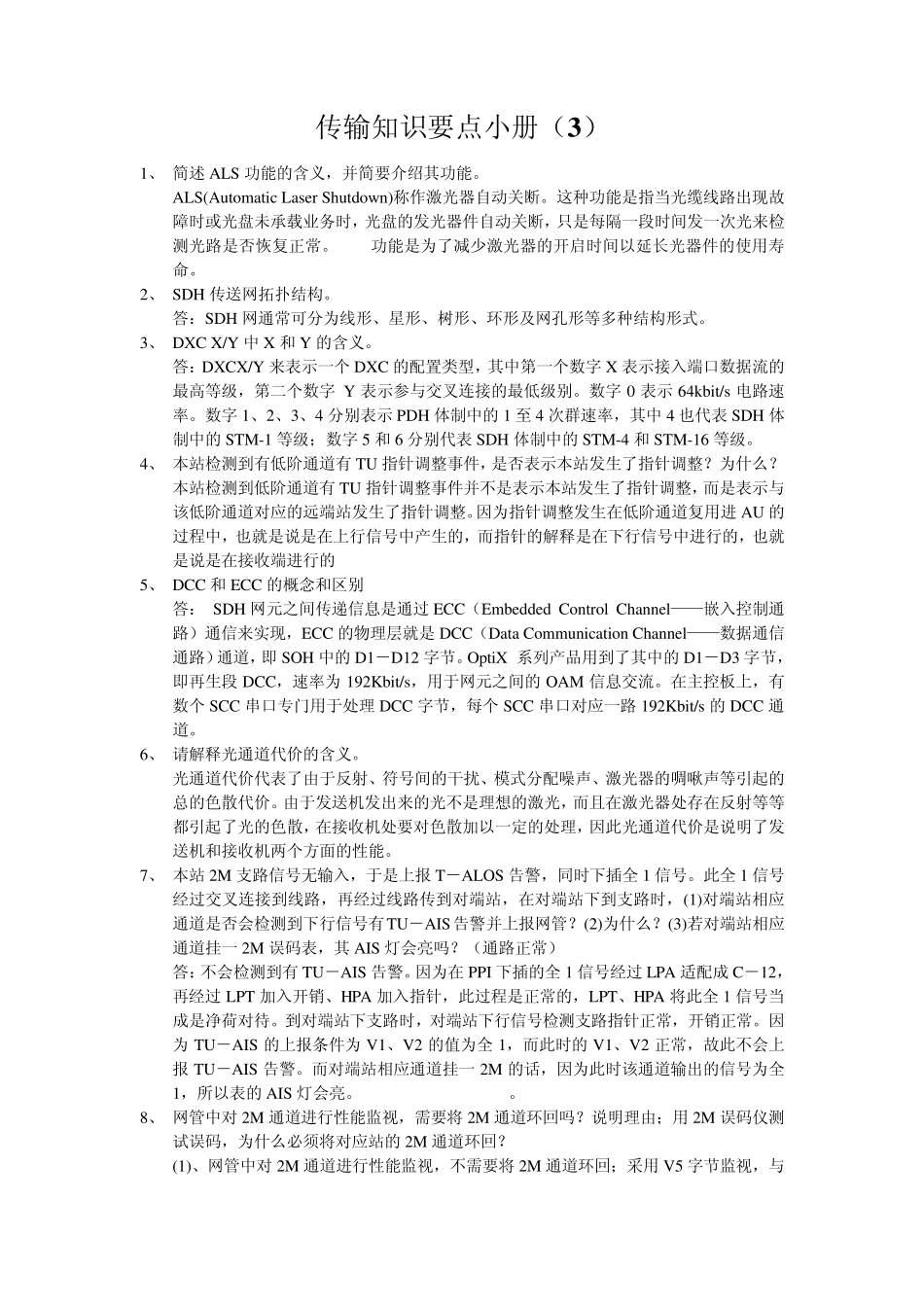

传输知识要点小册（3 ） 1、 简述 ALS 功能的含义，并简要介绍其功能。 ALS(Automatic Laser Shutdow n)称作激光器自动关断。这种功能是指当光缆线路出现故障时或光盘未承载业务时，光盘的发光器件自动关断，只是每隔一段时间发一次光来检测光路是否恢复正常。ALS功能是为了减少激光器的开启时间以延长光器件的使用寿命。 2、 SDH 传送网拓扑结构。 答：SDH 网通常可分为线形、星形、树形、环形及网孔形等多种结构形式。 3、 DXC X/Y 中 X 和 Y 的含义。 答：DXCX/Y 来表示一个 DXC 的配置类型，其中第一个数字 X 表示接入端口数据流的最高等级，第二个数字 Y 表示参与交叉连接的最低级别。数字 0 表示 64kbit/s 电路速率。数字 1、2、3、4 分别表示 PDH 体制中的 1 至4 次群速率，其中 4 也代表 SDH 体制中的 STM-1 等级；数字 5 和 6 分别代表 SDH 体制中的 STM-4 和 STM-16 等级。 4、 本站检测到有低阶通道有TU 指针调整事件，是否表示本站发生了指针调整？为什么？ 本站检测到低阶通道有TU 指针调整事件并不是表示本站发生了指针调整，而是表示与该低阶通道对应的远端站发生了指针调整。因为指针调整发生在低阶通道复用进AU 的过程中，也就是说是在上行信号中产生的，而指针的解释是在下行信号中进行的，也就是说是在接收端进行的 5、 DCC 和 ECC 的概念和区别 答： SDH 网元之间传递信息是通过ECC（Embedded Control Channel——嵌入控制通路）通信来实现，ECC 的物理层就是 DCC（Data Communication Channel——数据通信通路）通道，即 SOH 中的 D1－D12 字节。OptiX 系列产品用到了其中的 D1－D3 字节，即再生段 DCC，速率为 192Kbit/s，用于网元之间的 OAM 信息交流。在主控板上，有数个 SCC 串口专门用于处理 DCC 字节，每个 SCC 串口对应一路 192Kbit/s 的 DCC 通道。 6、 请解释光通道代价的含义。 光通道代价代表了由于反射、符号间的干扰、模式分配噪声、激光器的啁啾声等引起的总的色散代价。由于发送机发出来的光不是理想的激光，而且在激光器处存在反射等等都引起了光的色散，在接收机处要对色散加以一定的处理，因此光通道代价是说明了发送机和接收机两个方面的性能。 7、 本站2M 支路信号无输入，于是上报 T－ALOS 告警，同时下插全 1 信号。此全 1 信号经过交叉连接到线路，再经过线路传到对端站，在对端站下...
