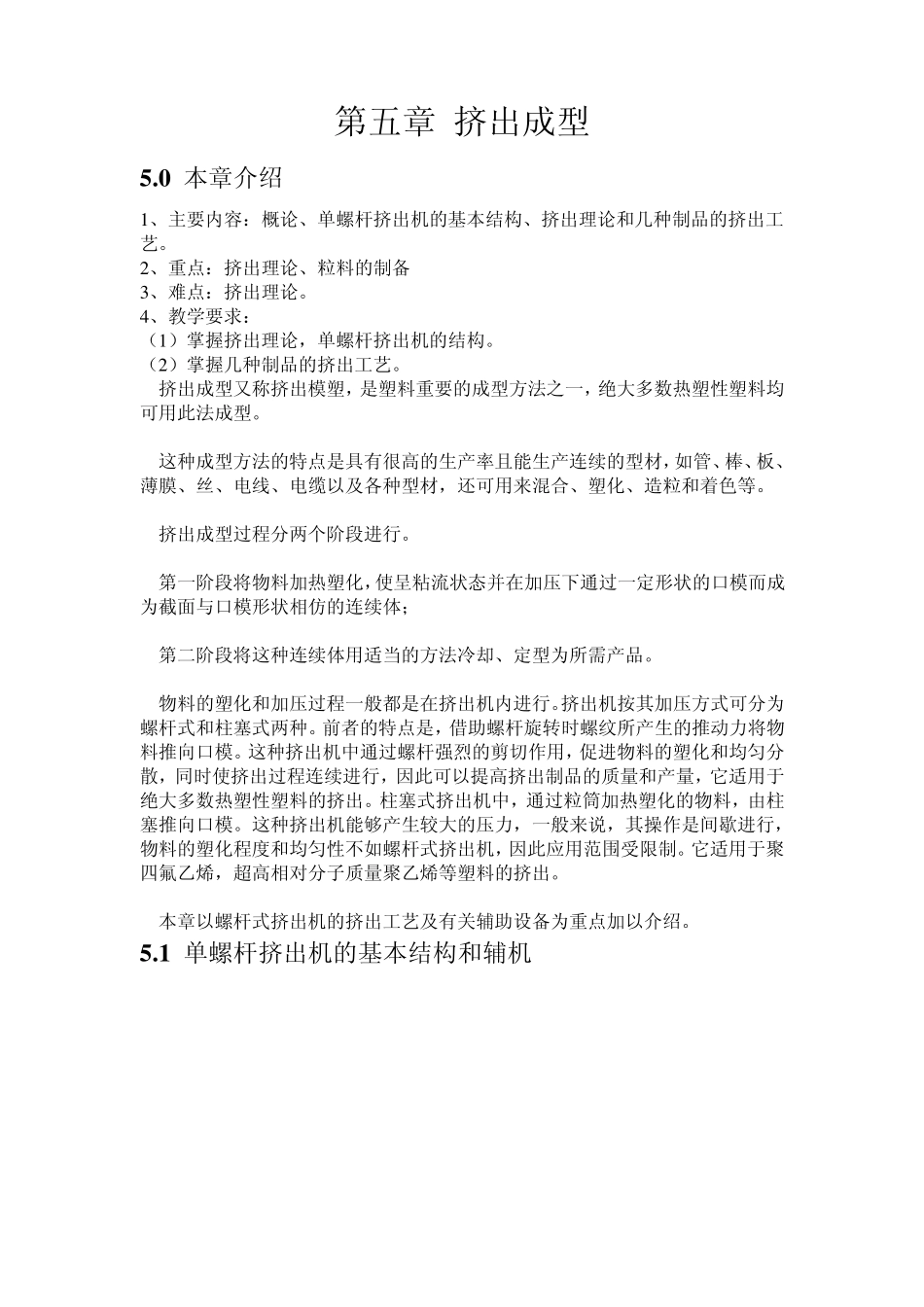

第五章 挤出成型 5 .0 本章介绍 1 、主要内容：概论、单螺杆挤出机的基本结构、挤出理论和几种制品的挤出工艺。 2 、重点：挤出理论、粒料的制备 3 、难点：挤出理论。 4 、教学要求： （1 ）掌握挤出理论，单螺杆挤出机的结构。 （2 ）掌握几种制品的挤出工艺。 挤出成型又称挤出模塑，是塑料重要的成型方法之一，绝大多数热塑性塑料均可用此法成型。 这种成型方法的特点是具有很高的生产率且能生产连续的型材，如管、棒、板、薄膜、丝、电线、电缆以及各种型材，还可用来混合、塑化、造粒和着色等。 挤出成型过程分两个阶段进行。 第一阶段将物料加热塑化，使呈粘流状态并在加压下通过一定形状的口模而成为截面与口模形状相仿的连续体； 第二阶段将这种连续体用适当的方法冷却、定型为所需产品。 物料的塑化和加压过程一般都是在挤出机内进行。挤出机按其加压方式可分为螺杆式和柱塞式两种。前者的特点是，借助螺杆旋转时螺纹所产生的推动力将物料推向口模。这种挤出机中通过螺杆强烈的剪切作用，促进物料的塑化和均匀分散，同时使挤出过程连续进行，因此可以提高挤出制品的质量和产量，它适用于绝大多数热塑性塑料的挤出。柱塞式挤出机中，通过粒筒加热塑化的物料，由柱塞推向口模。这种挤出机能够产生较大的压力，一般来说，其操作是间歇进行，物料的塑化程度和均匀性不如螺杆式挤出机，因此应用范围受限制。它适用于聚四氟乙烯，超高相对分子质量聚乙烯等塑料的挤出。 本章以螺杆式挤出机的挤出工艺及有关辅助设备为重点加以介绍。 5 .1 单螺杆挤出机的基本结构和辅机 一、单螺杆挤出机基本结构 单螺杆挤出机基本结构，主要由传动系统、加料系统、挤压系统、加热系统、冷却系统以及机头和口模等部分组成 1、传动系统 传动系统是挤出机的重要组成部分之一。它的作用是在给定的工艺条件(如机头压力、螺杆转数、挤出量、温度等)下使螺杆具有必要的扭矩和转数均匀地回转而完成挤出过程。 传动系统由电动机、减速装置、变速器及轴承系统组成。 常用的挤出机电动机有交流整流子电动机和直流电动机。减速器一般为定轴轮系减速器、齿轮减速器和涡轮减速器。国产挤出机有采用摆线针轮减速器的。 三相整流子电动机和普通齿轮减速器和涡轮减速箱组成的传动系统，运转可靠、性能稳定，控制、维修方便。电动机得到合理的利用，启动性能也很好，其调速范围有 1:3, 1:6； 1:160 但由于调速范围大于 1:3 后电动机体积...
