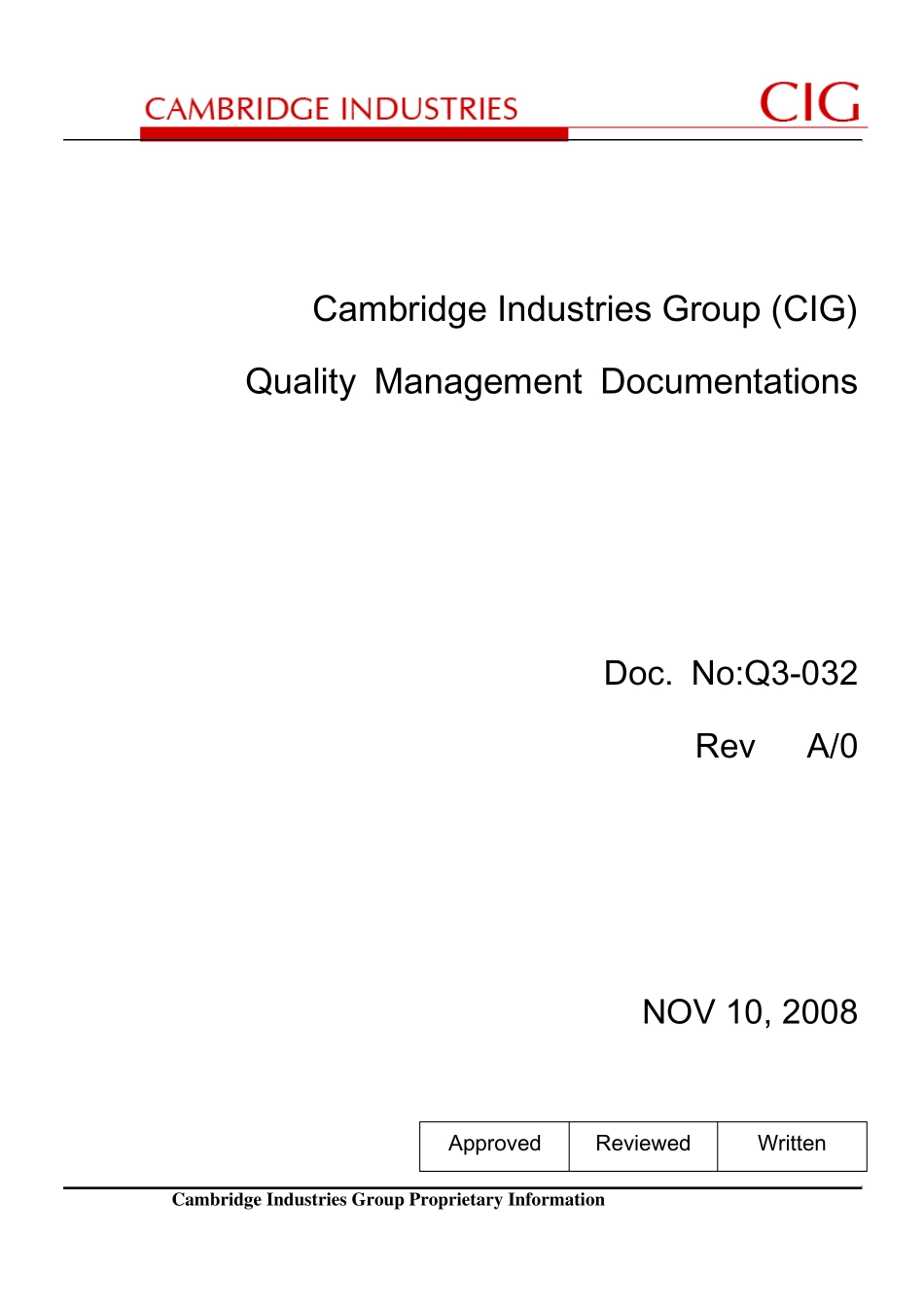

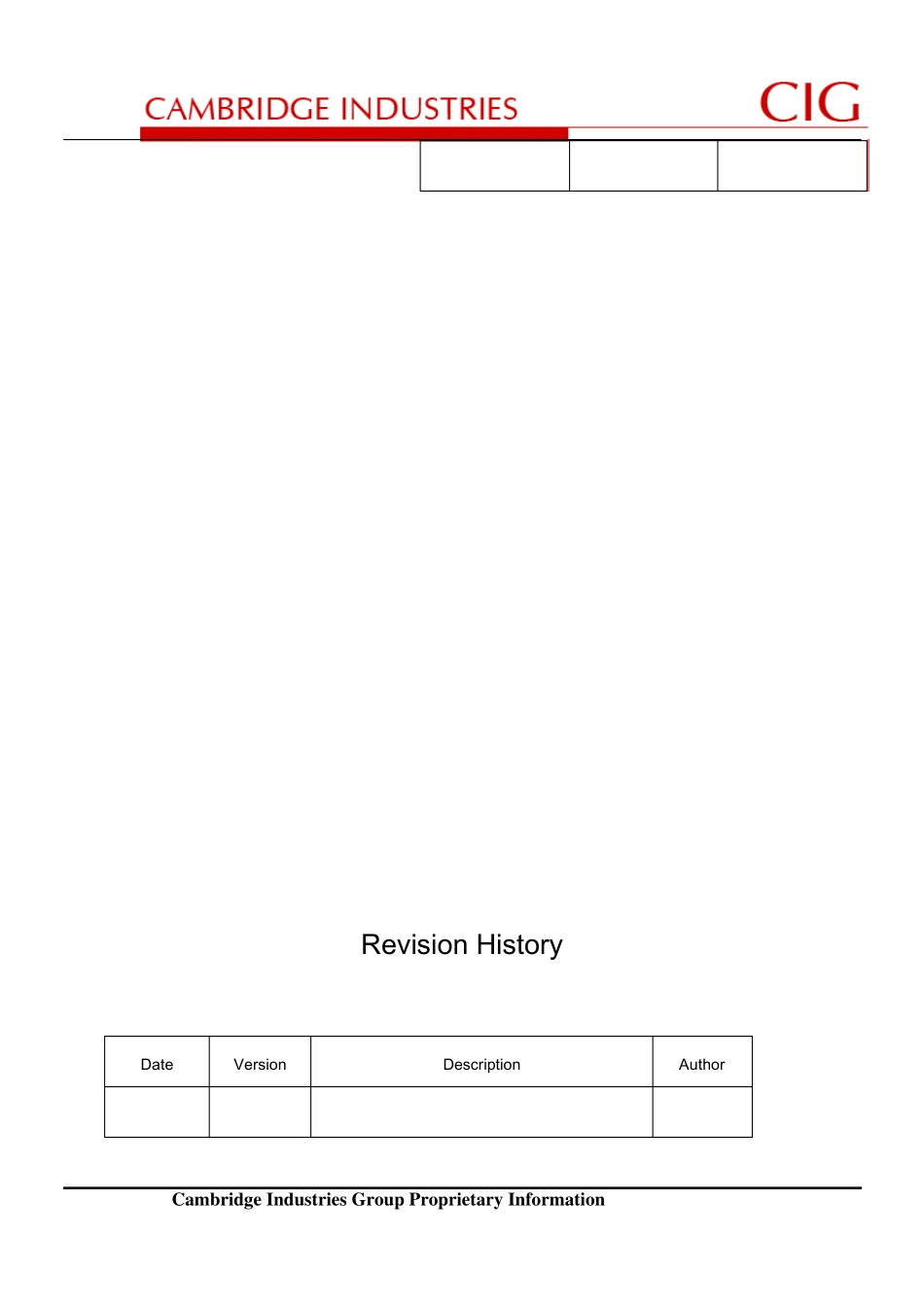

Cambridge Industries Group Proprietary Information Cambridge Industries Group (CIG) Quality Management Documentations 塑胶件检验标准 Doc. No:Q3-032 Rev： A/0 NOV 10, 2008 Approved Reviewed Written Cambridge Industries Group Proprietary Information Revision History Date Version Description Author Cambridge Industries Group Proprietary Information Cambridge Industries Group Proprietary Information 1. 目的 作为塑胶件外观检验判定依据以确保塑胶件品质能符合需求。 2. 范围 本标准适用于公司塑胶部品及其表面的喷油(电镀)、印刷。 3. 定义 : 3.1 缺点分类： A 类缺陷：指其缺点可能导致故障或功能不全，影响产品识别，降低产品之使用性能，以致无法符合产品规格。 B 类缺陷：指实质上不致减低期望目的之缺点，虽与已设定之标准有差异，但使用与操作上功能正常。 3.2 级面定义： 3.2.1 产品本体外观级面定义： Cambridge Industries Group Proprietary Information Ⅰ级面：产品本体的上视面、前视面以及LOGO 面。 Ⅱ级面：本体的所有侧面及背面。 Ⅲ级面：产品的底面及隐藏面。 3.3 缺陷定义 3.3.1 点（含杂质）：具有点的形状，测量时以其最大直径为其尺寸。 3.3.2 毛边：分模面挤出的塑胶。 3.3.3亮痕：在成型中形成的气体使塑料零件表面退色。 3.3.4气泡：透明制品内部形成的中空。 3.3.5 变形：制造中内应力差异或冷却不良引起的塑料零件变形。 3.3.6 顶白：成品被顶出模具所造成之泛白及变形﹐通常发生在母模面。 3.3.7缺料：由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形。 3.3.8拉白：开模时分模面或皮纹拖拉制件表面造成的划痕。 3.3.9缩水：零件表面出现凹陷的痕迹（通常为成型不良所致）。 3.3.10色差：指实际部品颜色与承认样品颜色或色号比对超出允收值。 3.3.11 水纹：成型时留在制件表面的银色条纹。 3.3.12熔接痕：由于两条或更多的熔融的塑料流汇聚，而形成在零件表面的线性痕迹。 3.3.13装配缝隙：除了设计时规定的缝隙外，由两部组件装配造成的缝隙。 3.3.14毛屑：分布在注塑件、喷漆件表面的线型杂质。 3.3.15修饰不良：修除制件毛边、浇口不良，过切或未修除干净。 3.3.16 烧焦：塑胶燃烧变质，通常颜色发黄，严重时炭化发黑。 3.3.17漏印：印刷内容缺划或缺角或字体断印缺陷大于0....
